Przecięcie i ucinanie

Wiele z dotychczasowych przykładów koncentrowało się na konstruowaniu geometrii wyższych wymiarów z obiektów niższych wymiarów. Metody przecięcia umożliwiają generowanie obiektów niższych wymiarów za pomocą geometrii wyższych wymiarów, natomiast polecenia ucinania i ucinania selektywnego umożliwiają skryptowi znaczne modyfikowanie form geometrycznych po ich utworzeniu.

Metoda Intersect jest zdefiniowana dla wszystkich elementów geometrii w dodatku Dynamo, co oznacza, że teoretycznie każdy element geometrii może zostać przecięty za pomocą dowolnego innego elementu geometrii. Naturalnie niektóre przecięcia są bez znaczenia, na przykład przecięcia z punktami, ponieważ obiekt wynikowy będzie zawsze punktem wejściowym. Pozostałe możliwe kombinacje przecięć między obiektami zostały przedstawione w poniższym zestawieniu. W poniższej tabeli przedstawiono wyniki różnych operacji przecięcia:

Przecięcie

Z:	Powierzchnia	Łuk	Płaszczyzna	Wypełnienie
Powierzchnia	Łuk	Punkt	Punkt, krzywa	Powierzchnia
Łuk	Punkt	Punkt	Punkt	Łuk
Płaszczyzna	Łuk	Punkt	Łuk	Łuk
Bryła	Powierzchnia	Łuk	Łuk	Wypełnienie

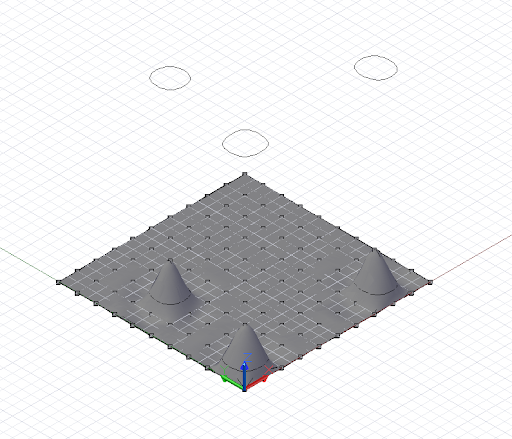

Poniższy bardzo prosty przykład przedstawia przecięcie płaszczyzny z powierzchnią NurbsSurface. To przecięcie generuje szyk NurbsCurve, który może być używany jak każdy inny obiekt NurbsCurve.

// python_points_5 is a set of Points generated with
// a Python script found in Chapter 12, Section 10

surf = NurbsSurface.ByPoints(python_points_5, 3, 3);

WCS = CoordinateSystem.Identity();

pl = Plane.ByOriginNormal(WCS.Origin.Translate(0, 0,
    0.5), WCS.ZAxis);

// intersect surface, generating three closed curves
crvs = surf.Intersect(pl);

crvs_moved = crvs.Translate(0, 0, 10);

Metoda Trim jest bardzo podobna do metody Intersect pod tym względem, że jest zdefiniowana dla niemal każdego elementu geometrii. Jednak dla metody Trim istnieje znacznie więcej ograniczeń niż dla metody Intersect.

Utnij

	Za pomocą: punkt	Łuk	Płaszczyzna	Powierzchnia	Wypełnienie
Na: krzywa	Tak	Nie	Nie	Nie	Nie
Wielobok	-	Nie	Tak	Nie	Nie
Powierzchnia	-	Tak	Tak	Tak	Tak
Wypełnienie	-	-	Tak	Tak	Tak

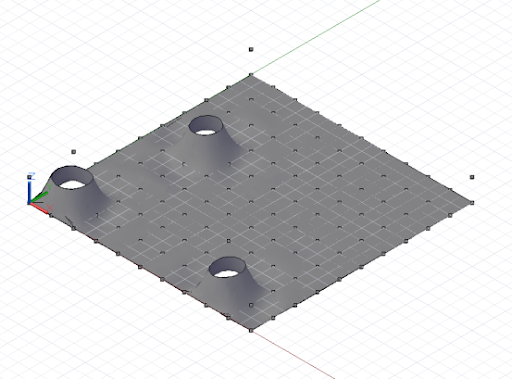

W przypadku metod Trim warto pamiętać o wymaganiu punktu „wyboru”, określającego, która geometria zostanie odrzucona, a które elementy zostaną zachowane. Dodatek Dynamo znajduje i odrzuca uciętą geometrię najbliżej wybranego punktu.

// python_points_5 is a set of Points generated with
// a Python script found in Chapter 12, Section 10

surf = NurbsSurface.ByPoints(python_points_5, 3, 3);

tool_pts = Point.ByCoordinates((-10..20..10)<1>,
    (-10..20..10)<2>, 1);

tool = NurbsSurface.ByPoints(tool_pts);

pick_point = Point.ByCoordinates(8, 1, 3);

result = surf.Trim(tool, pick_point);
