Obszar roboczy

Obszar roboczy dodatku Dynamo to obszar, w którym opracowuje się programy wizualne, a także sprawdza się podgląd geometrii wynikowej. Niezależnie od tego, czy pracuje się w głównym obszarze roboczym, czy w węźle niestandardowym, można nawigować za pomocą myszy lub przycisków w prawym górnym rogu. Przełączanie się między trybami u dołu po prawej stronie pozwala przechodzić między podglądami, po których się nawiguje.

Uwaga: węzły i geometria mają porządek rysowania, więc obiekty mogą być renderowane jeden na drugim. Może to być mylące podczas dodawania wielu kolejnych węzłów, ponieważ mogą one być renderowane w tym samym położeniu w obszarze roboczym.

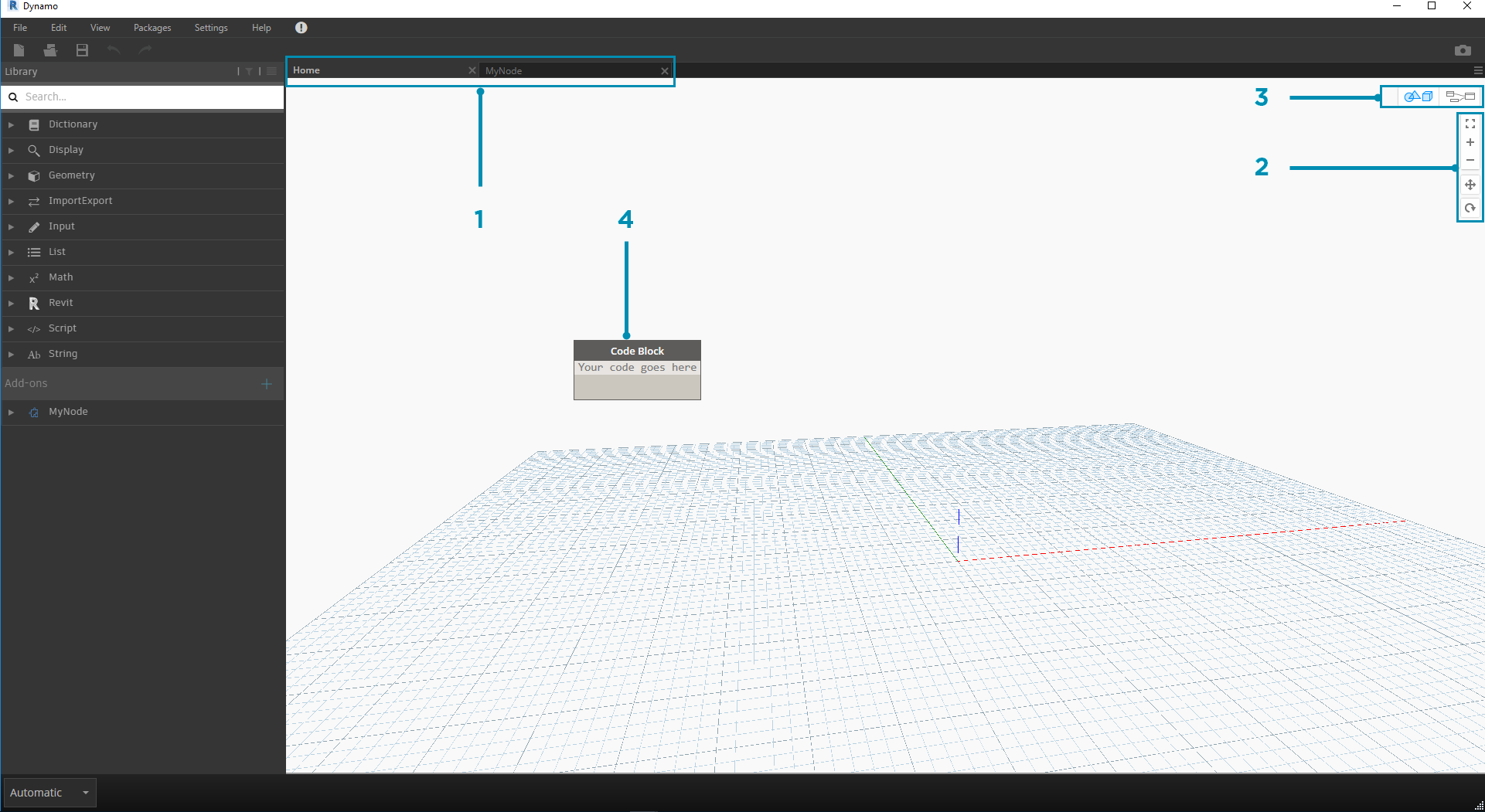

1. Karty
2. Przyciski powiększania/przesuwania
3. Tryb podglądu
4. Kliknięcie dwukrotne obszaru roboczego

Karty

Aktywna karta obszaru roboczego umożliwia nawigację i edycję programu. Po otwarciu nowego pliku domyślnie otwierany jest nowy główny obszar roboczy. Można również otworzyć nowy obszar roboczy węzła niestandardowego z menu Plik lub za pomocą dostępnej po kliknięciu prawym przyciskiem myszy opcji Nowy węzeł według wyboru, gdy są wybrane węzły (więcej o tej funkcji później).

Uwaga: może być otwarty tylko jeden główny obszar roboczy jednocześnie, ale na dodatkowych kartach może być otwartych wiele obszarów roboczych węzłów niestandardowych.

Nawigacja po podglądzie 3D i wykresach

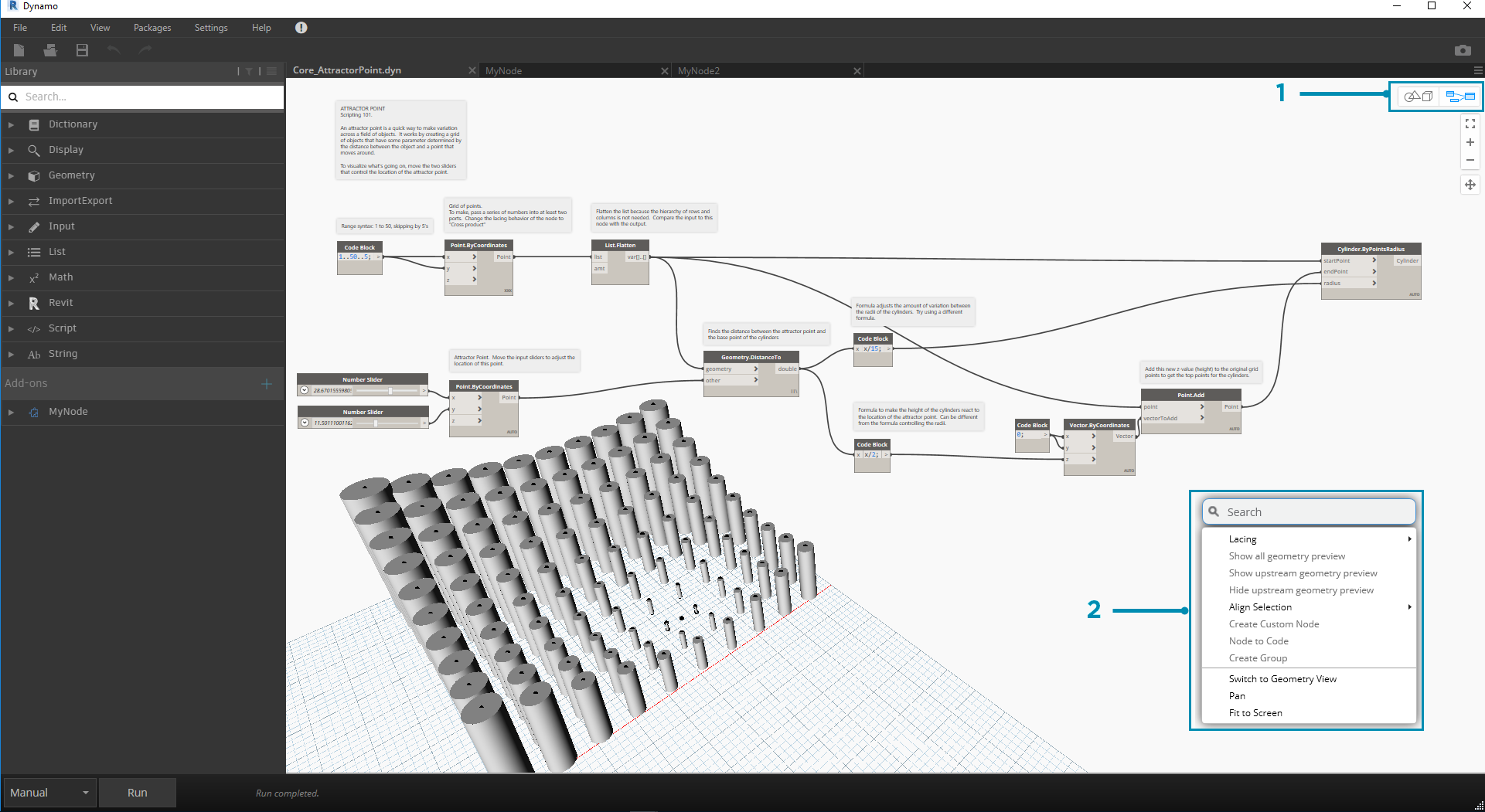

W dodatku Dynamo w obszarze roboczym są renderowane zarówno wykres, jak i wyniki 3D wykresu (jeśli tworzymy geometrię). Domyślnie wykres jest aktywnym podglądem, więc używanie przycisków nawigacji lub środkowego przycisku myszy do przesuwania i powiększania powoduje nawigowanie po wykresie. Między aktywnymi podglądami można przełączać się na trzy sposoby:

1. Przyciski przełączania podglądu w obszarze roboczym
2. Kliknij prawym przyciskiem myszy w obszarze roboczym i wybierz opcję Przełącz na ... Widok
3. Skrót klawiaturowy (Ctrl+B)

Tryb nawigacji w podglądzie 3D umożliwia również bezpośrednie manipulowanie punktami, co zaprezentowano w części Pierwsze kroki.

Powiększanie w celu ponownego wyśrodkowania

W trybie nawigacji w podglądzie 3D można łatwo przesuwać, powiększać i obracać modele. Aby jednak powiększyć konkretnie obiekt utworzony przez węzeł geometrii, można użyć ikony Powiększ wszystko z wybranym pojedynczym węzłem.

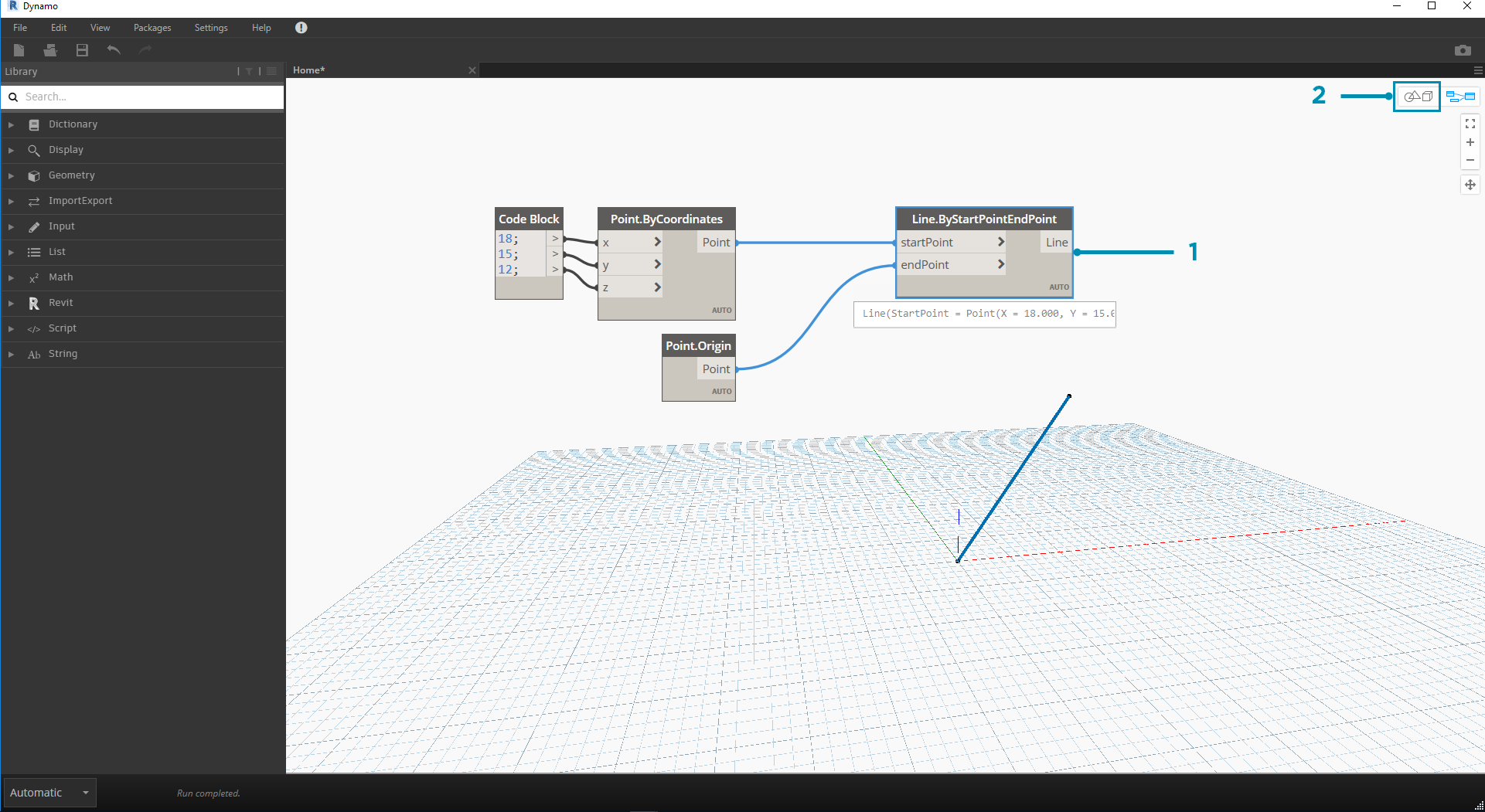

1. Wybierz węzeł odpowiadający geometrii, na której ma zostać wyśrodkowany widok.
2. Przełącz do nawigacji w podglądzie 3D.

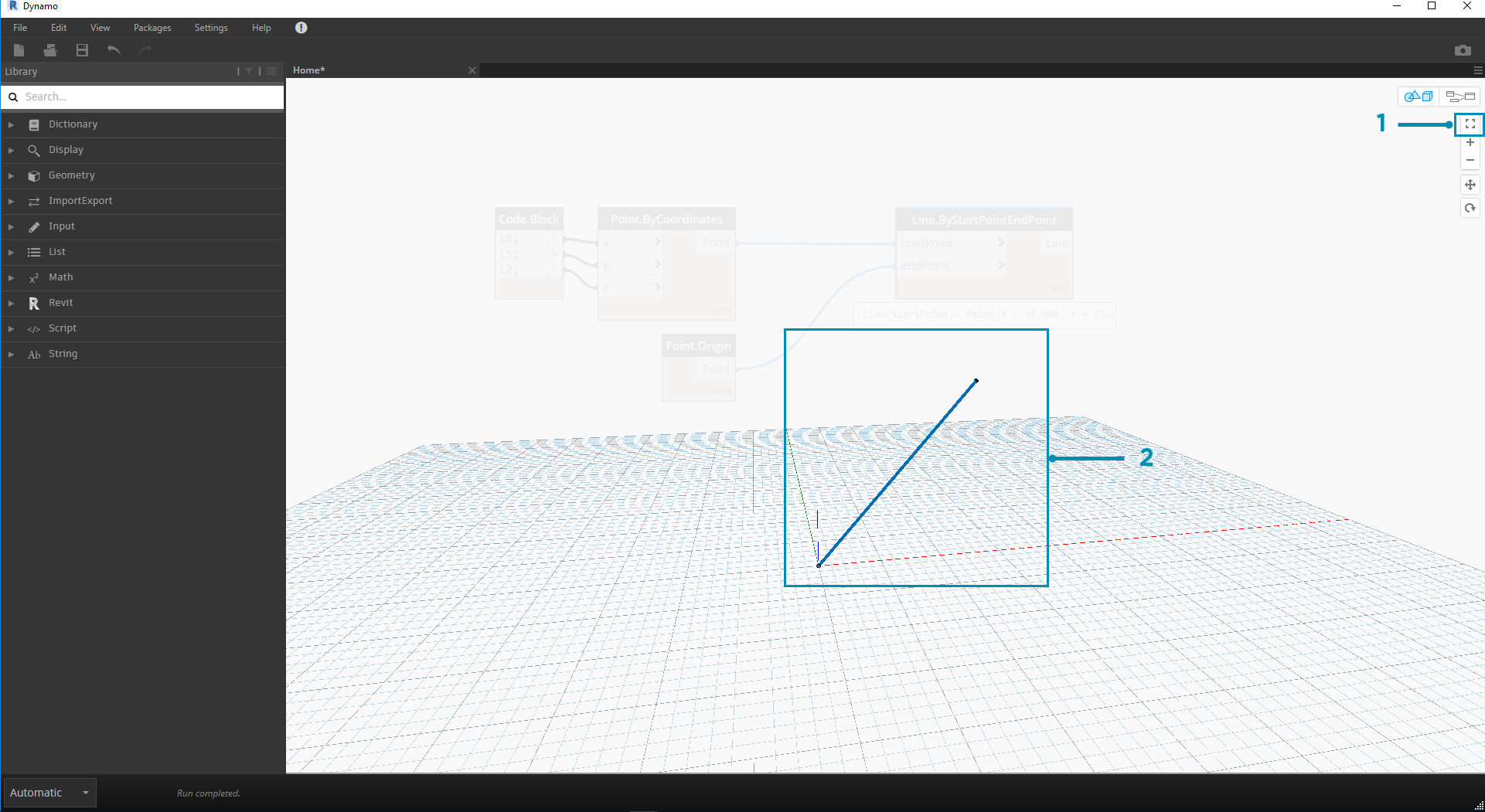

1. Kliknij ikonę Powiększ wszystko znajdującą się w prawym górnym rogu.
2. Wybrana geometria zostanie wyśrodkowana w danym widoku.

Używanie myszy

W zależności od tego, który tryb podglądu jest aktywny, przyciski myszy działają inaczej. Ogólnie rzecz biorąc: lewy przycisk myszy wybiera i określa wejścia, prawy — zapewnia dostęp do opcji, a środkowy — umożliwia nawigację w obszarze roboczym. Kliknięcie prawym przyciskiem myszy powoduje wyświetlenie opcji w zależności od miejsca kliknięcia.

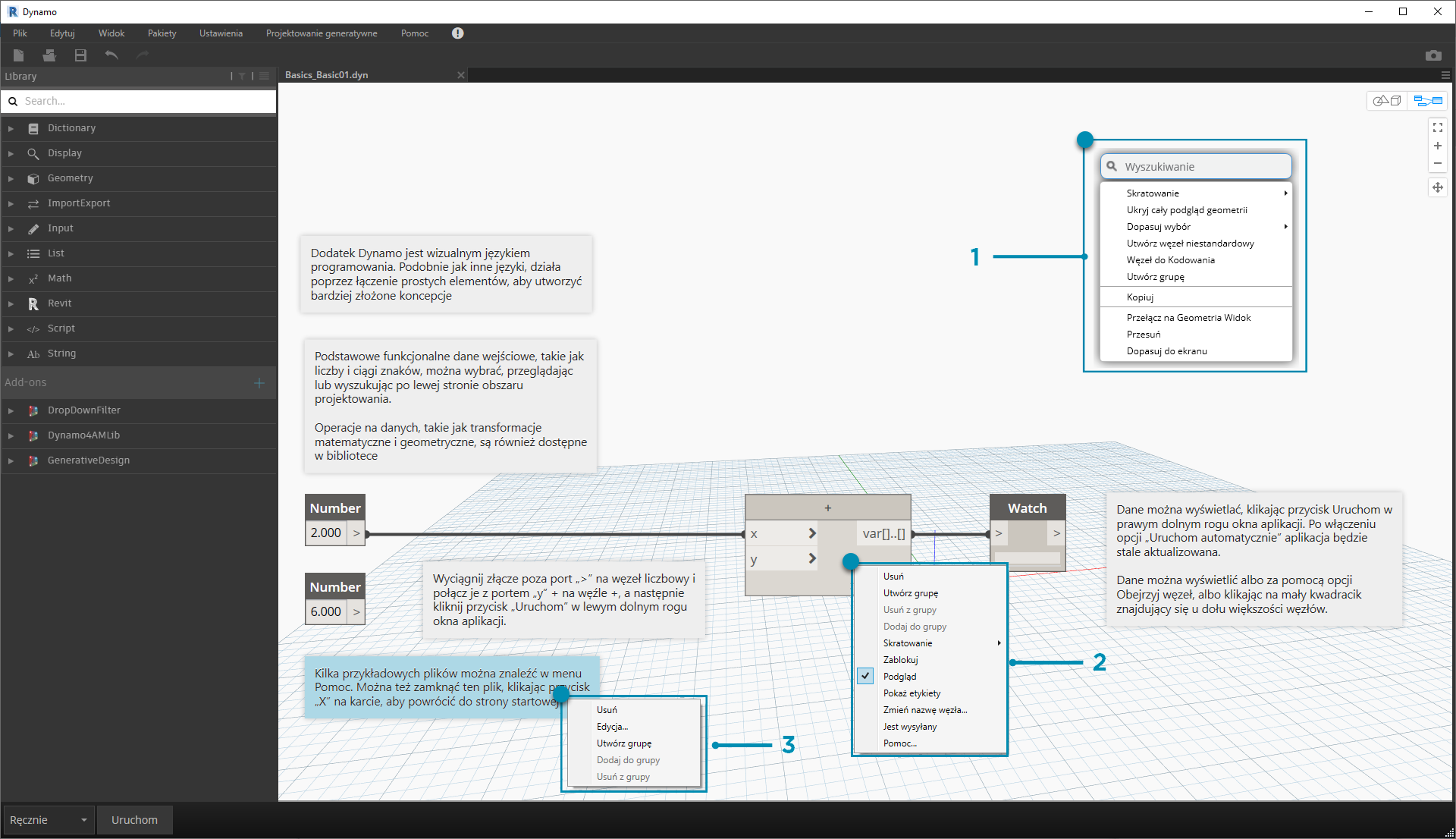

1. Kliknij prawym przyciskiem myszy obszar roboczy.
2. Kliknij prawym przyciskiem myszy węzeł.
3. Kliknij prawym przyciskiem myszy uwagę.

Oto tabela interakcji myszy w podglądzie:

Wyszukiwanie w obszarze rysunku

Wyszukiwanie w obszarze rysunku znacznie przyspiesza przepływ roboczy dodatku Dynamo, zapewniając dostęp do opisów węzłów i etykiet narzędzi bez konieczności opuszczania bieżącego miejsca na wykresie. Kliknięcie prawym przyciskiem myszy pozwala uzyskać dostęp do wszystkich przydatnych funkcji wyszukiwania w bibliotece z dowolnego miejsca, w którym akurat pracuje się w obszarze rysunku.

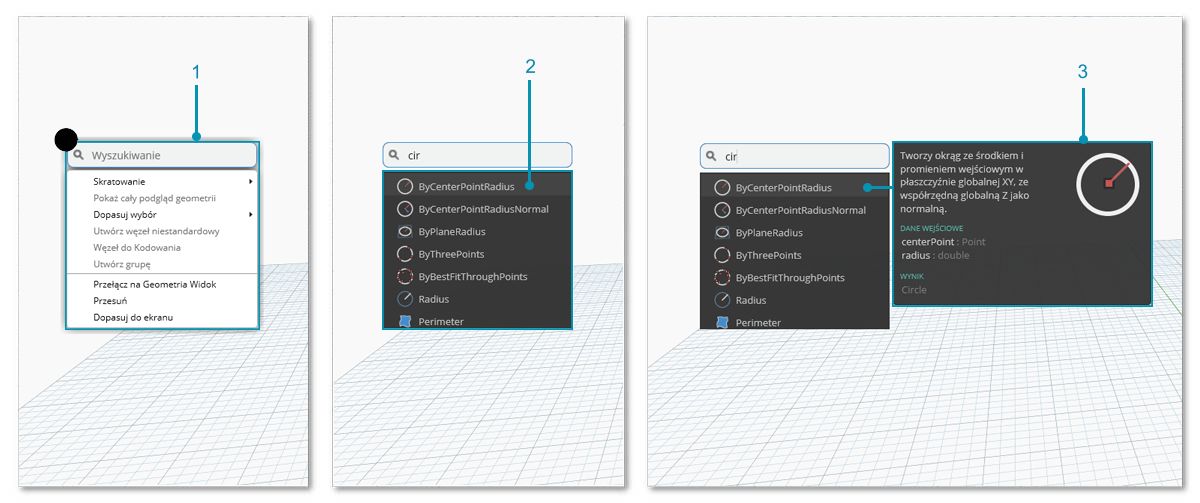

1. Kliknij prawym przyciskiem myszy w dowolnym miejscu obszaru rysunku, aby wywołać funkcję wyszukiwania. Gdy pasek wyszukiwania jest pusty, menu rozwijane będzie menu podglądu.
2. Podczas wpisywania na pasku wyszukiwania menu rozwijane będzie aktualizowane w sposób ciągły, wyświetlając najtrafniejsze wyniki wyszukiwania.
3. Umieść kursor na wynikach wyszukiwania, aby wyświetlić odpowiednie opisy i etykiety narzędzi.

Czyszczenie układu węzłów

Dbanie o organizację obszaru roboczego dodatku Dynamo staje się coraz ważniejsze wraz ze wzrostem złożoności plików. Mimo dostępności narzędzia Dopasuj wybór do pracy z niewielkimi liczbami wybranych węzłów dodatek Dynamo zawiera również narzędzie Wyczyść układ węzłów, które ułatwia ogólne czyszczenie plików.

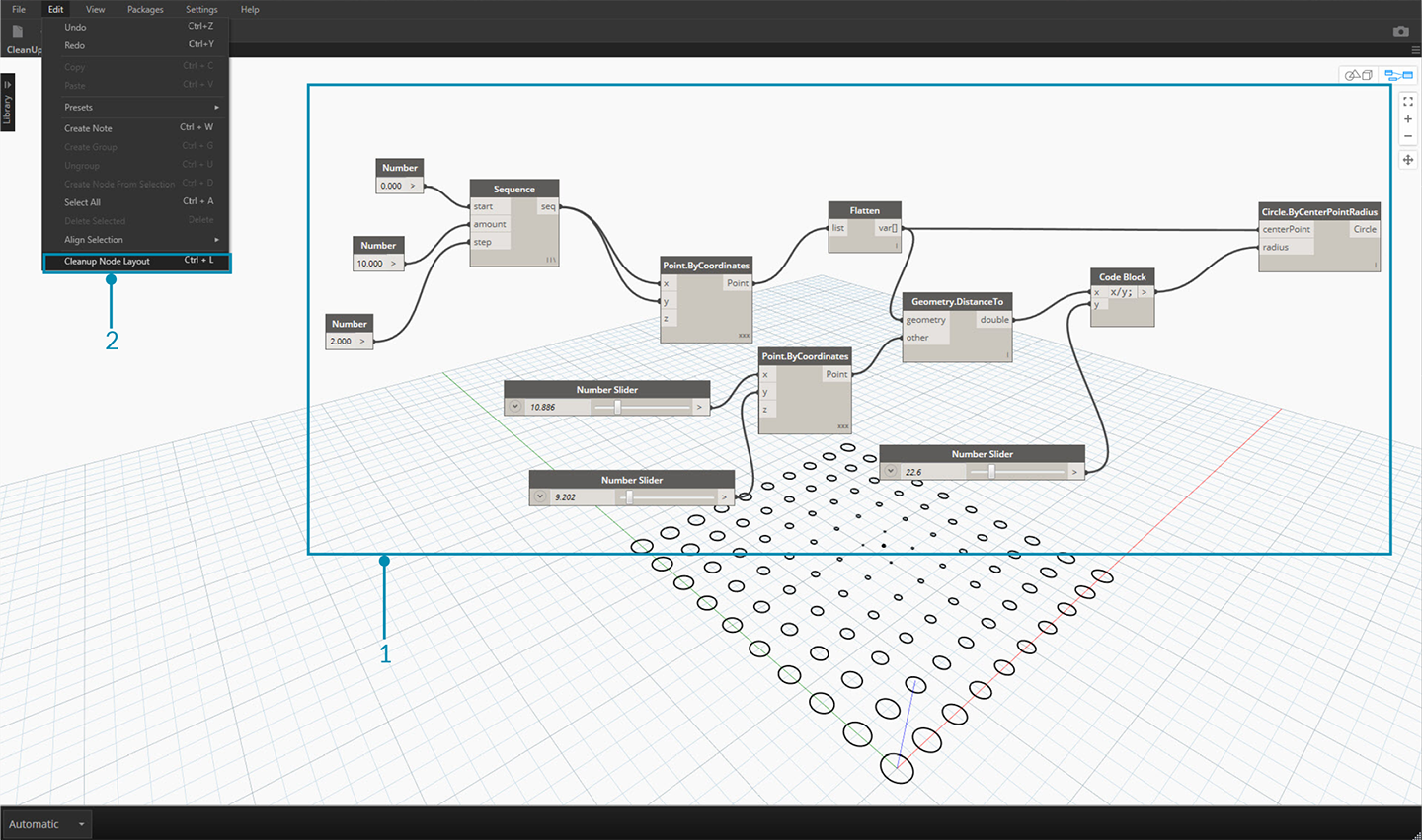

Przed oczyszczeniem węzłów

1. Wybierz węzły, które mają zostać automatycznie zorganizowane, lub pozostaw wszystkie węzły niezaznaczone, aby wyczyścić wszystkie węzły w pliku.
2. Funkcja Wyczyść układ węzłów znajduje się na karcie Edycja.

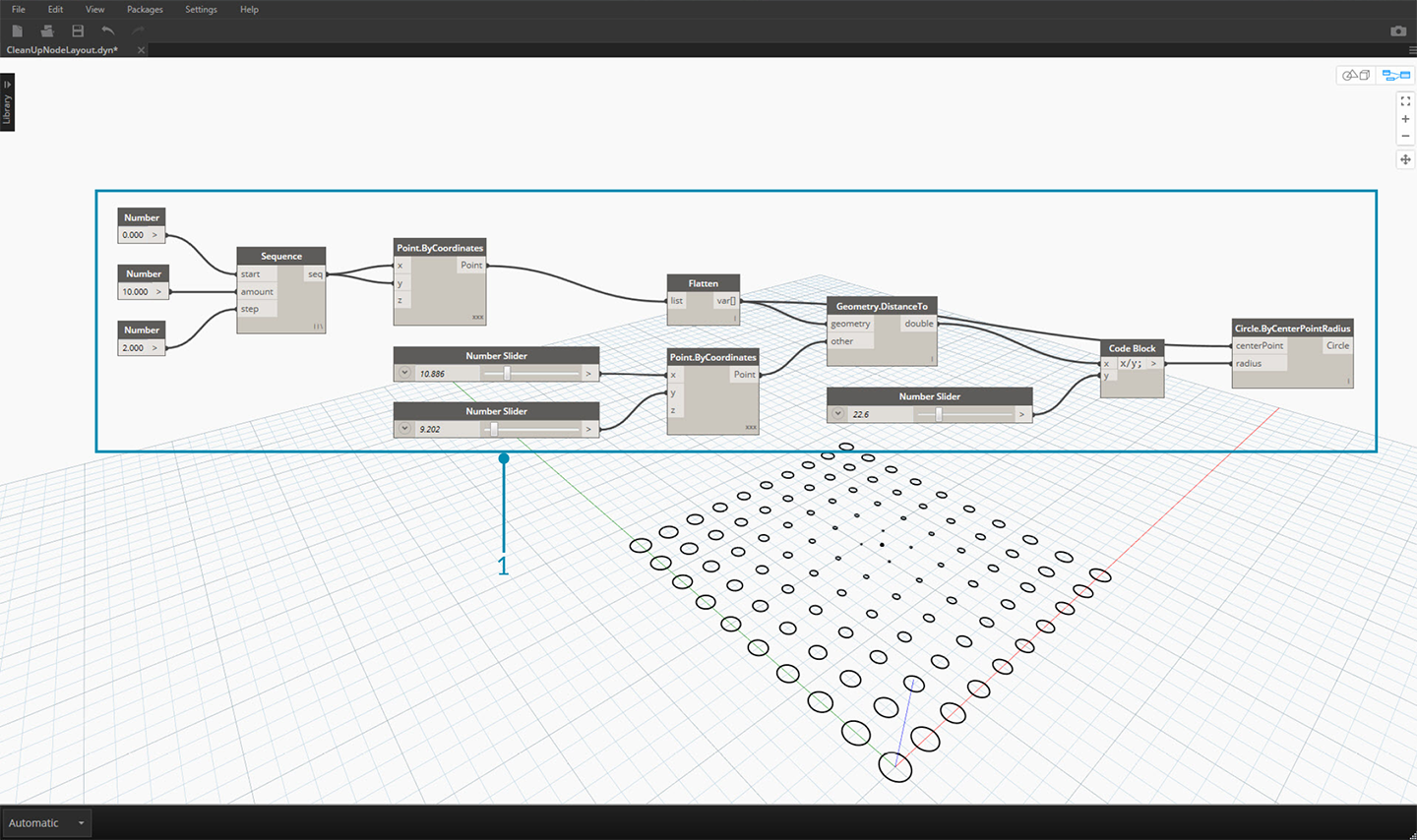

   Po oczyszczeniu węzłów

1. Węzły zostaną automatycznie ponownie rozmieszczone i wyrównane przez oczyszczenie wszystkich węzłów naprzemiennych lub nakładających się, a następnie przez dopasowanie ich do sąsiednich węzłów.
