Słowniki — przypadki zastosowań związane z programem Revit

Czy kiedykolwiek zdarzyło Ci się wyszukiwać coś w programie Revit za pomocą zawartych w nim danych?

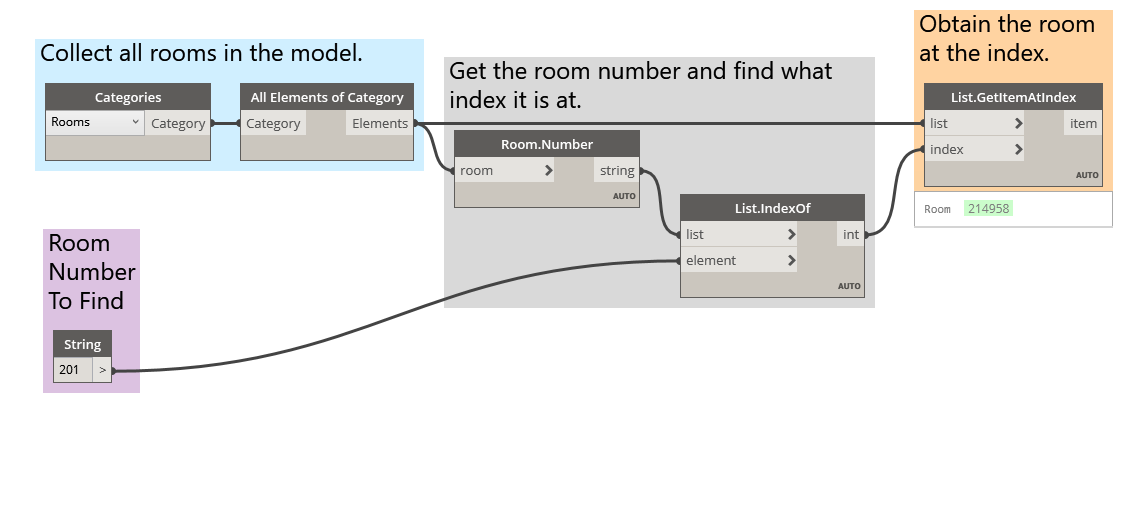

W takim przypadku zwykle robiło się to w ten sposób:

Na powyższej ilustracji zbieramy wszystkie pomieszczenia w modelu programu Revit, uzyskujemy indeks żądanego pomieszczenia (według numeru pomieszczenia), a następnie pobieramy pomieszczenie o danym indeksie.

Teraz odtwórzmy ten pomysł, używając słowników.

Pobierz plik przykładowy do tego ćwiczenia (kliknij prawym przyciskiem myszy i wybierz opcję Zapisz element docelowy jako): RoomDictionary.dyn. Pełna lista plików przykładowych znajduje się w załączniku.

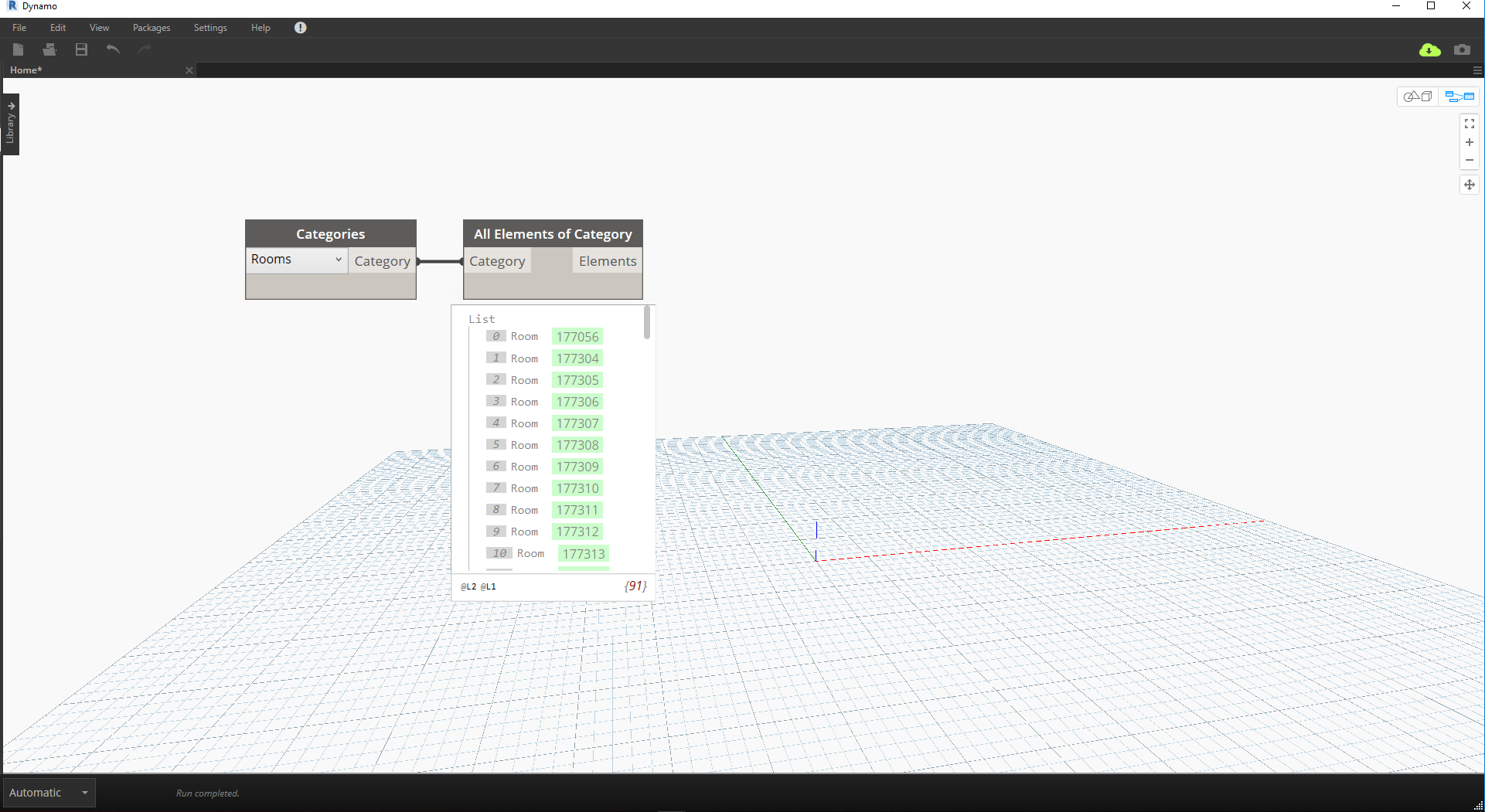

Najpierw musimy zebrać wszystkie pomieszczenia w modelu programu Revit.

• Wybieramy kategorię programu Revit, z którą chcemy pracować (w tym przypadku pracujemy z pomieszczeniami).
• Zlecamy dodatkowi Dynamo zebranie wszystkich tych elementów.

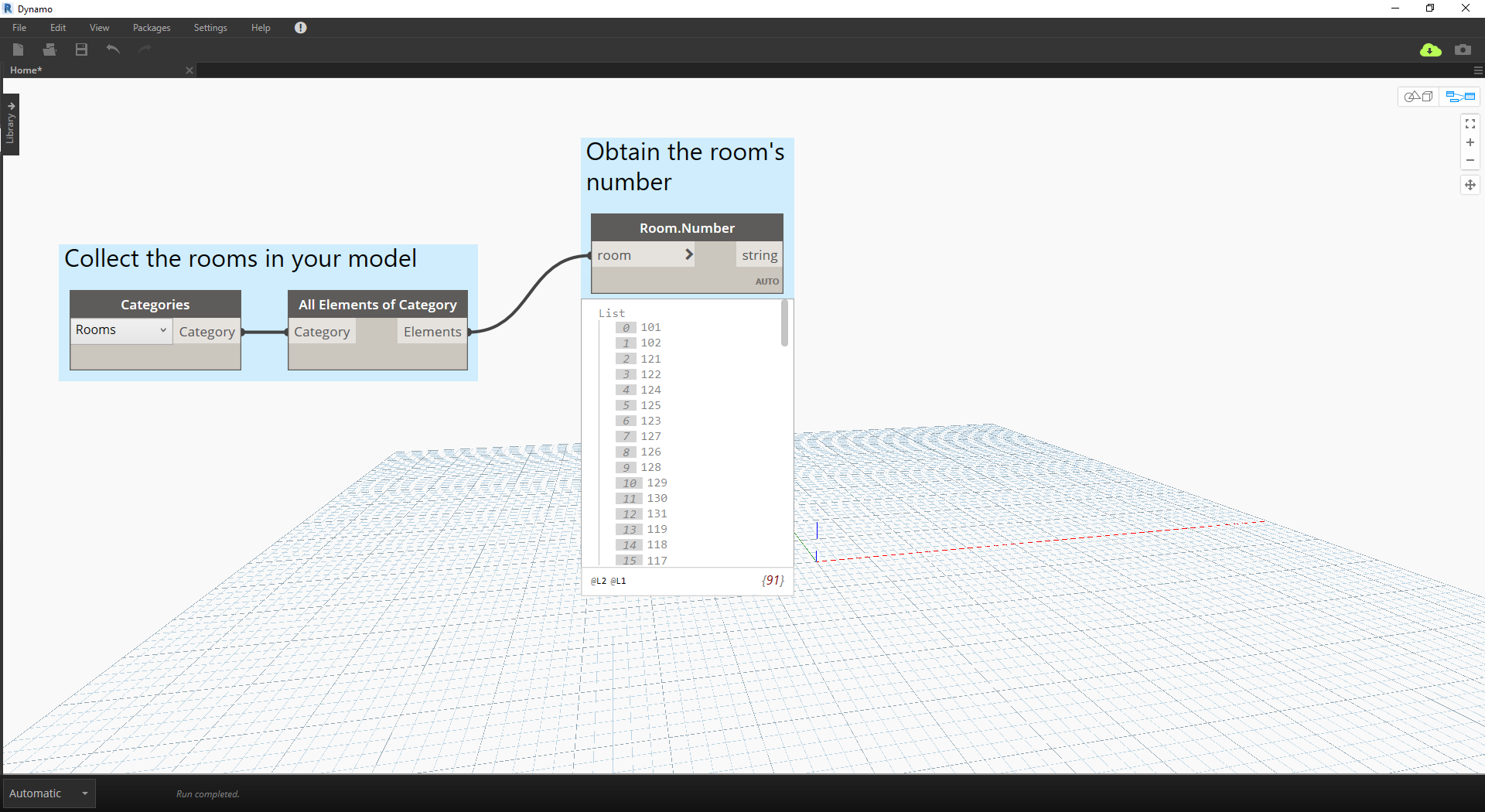

Następnie musimy zdecydować, jakich kluczy użyjemy do wyszukiwania tych danych. (Informacje na temat kluczy można znaleźć w sekcji 9-1 Co to jest słownik?).

• Dane, których użyjemy, to numer pomieszczenia.

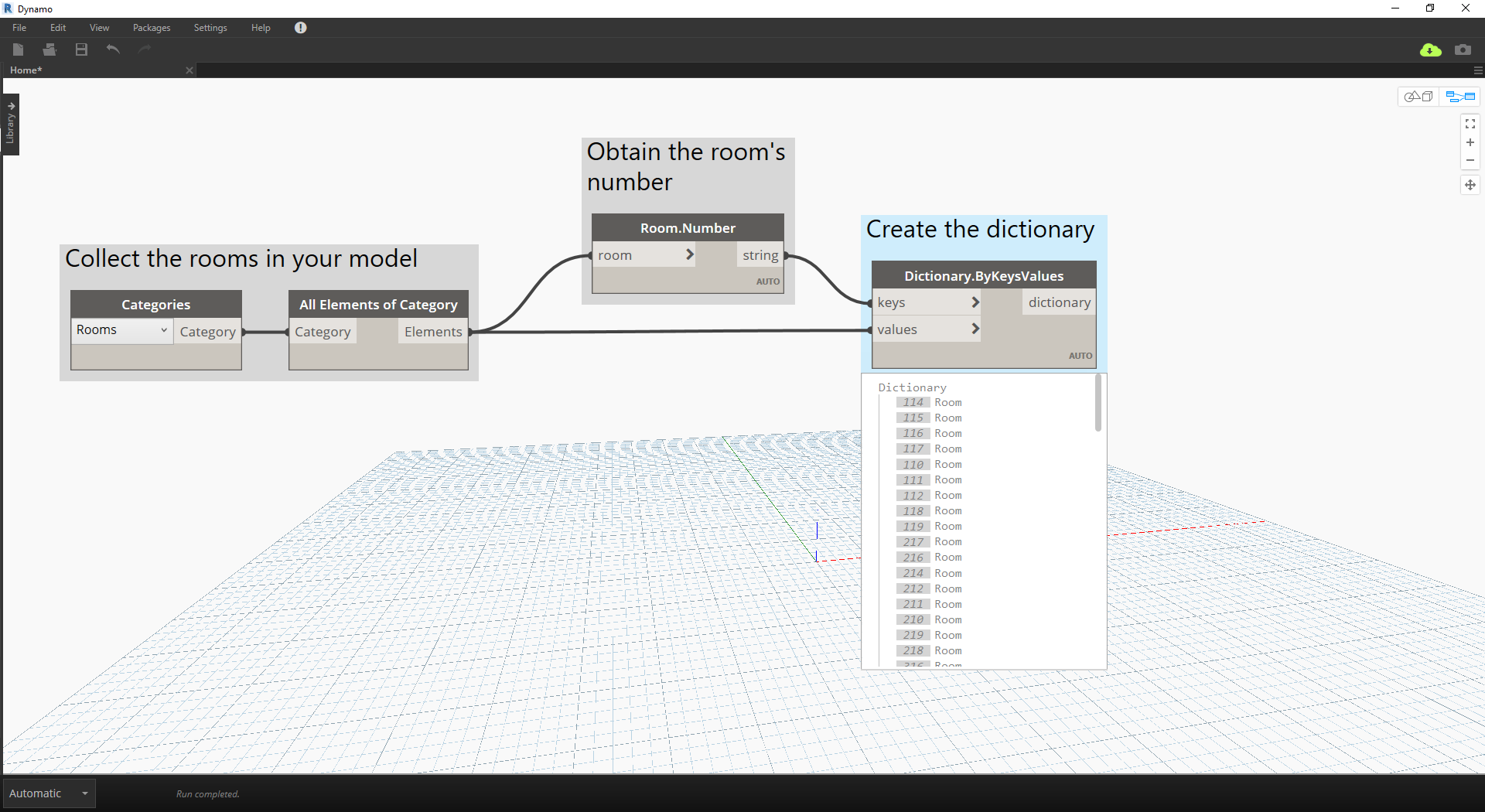

Teraz utworzymy słownik z danymi kluczami i elementami.

• Węzeł Dictionary.ByKeysValues utworzy słownik na podstawie odpowiednich danych wejściowych.
• Klucze (keys) muszą być ciągami, a wartości (values) mogą być różnymi typami obiektów.

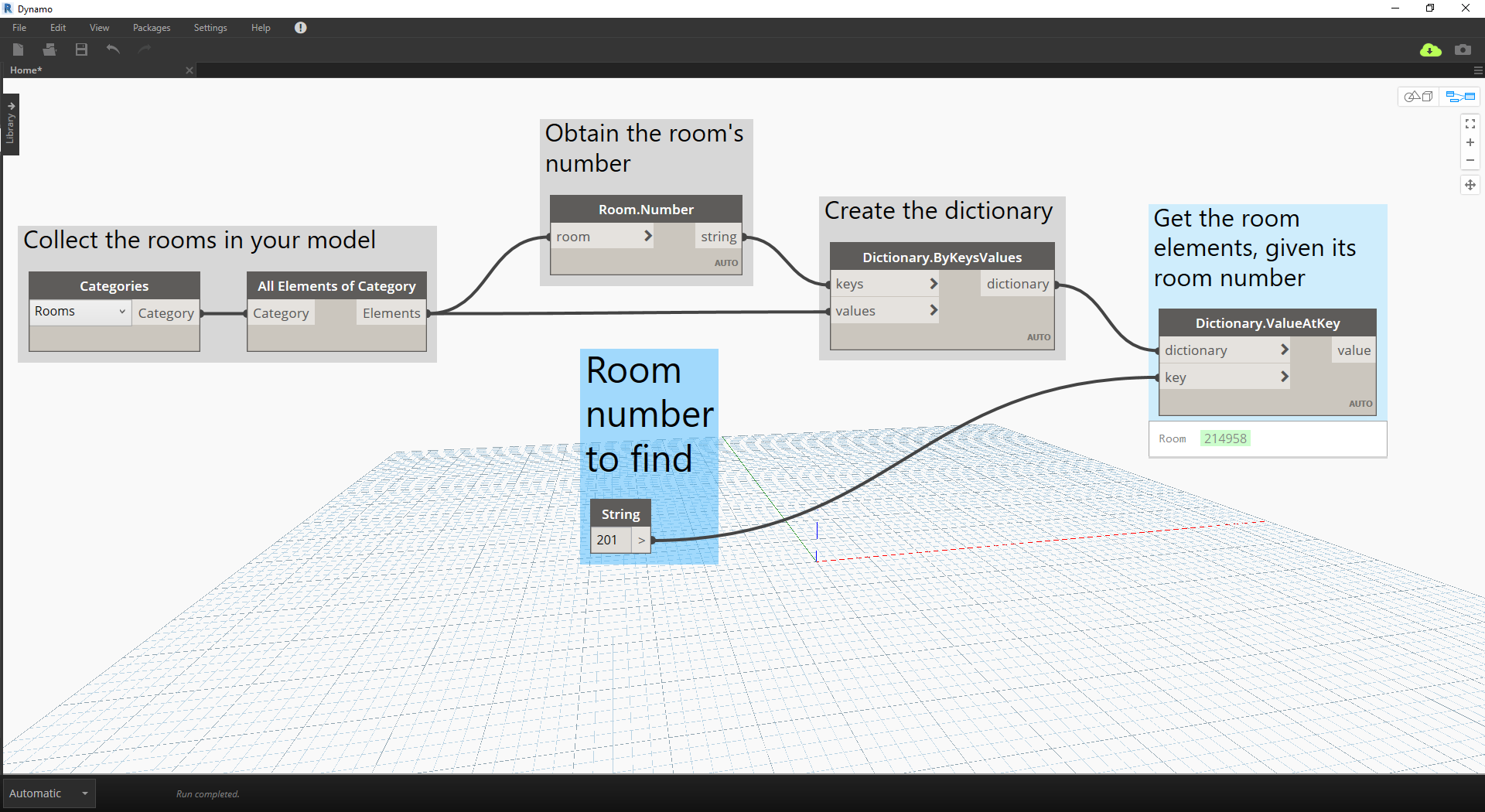

Na koniec możemy pobrać pomieszczenie ze słownika za pomocą jego numeru.

• String będzie kluczem, który jest używany do wyszukania obiektu w słowniku.
• Teraz węzeł Dictionary.ValueAtKey pobierze obiekt ze słownika.

Używając tej samej logiki słowników, można także tworzyć słowniki ze zgrupowanymi obiektami. Jeśli chcemy wyszukać wszystkie pomieszczenia na danym poziomie, możemy zmienić powyższy wykres w następujący sposób.

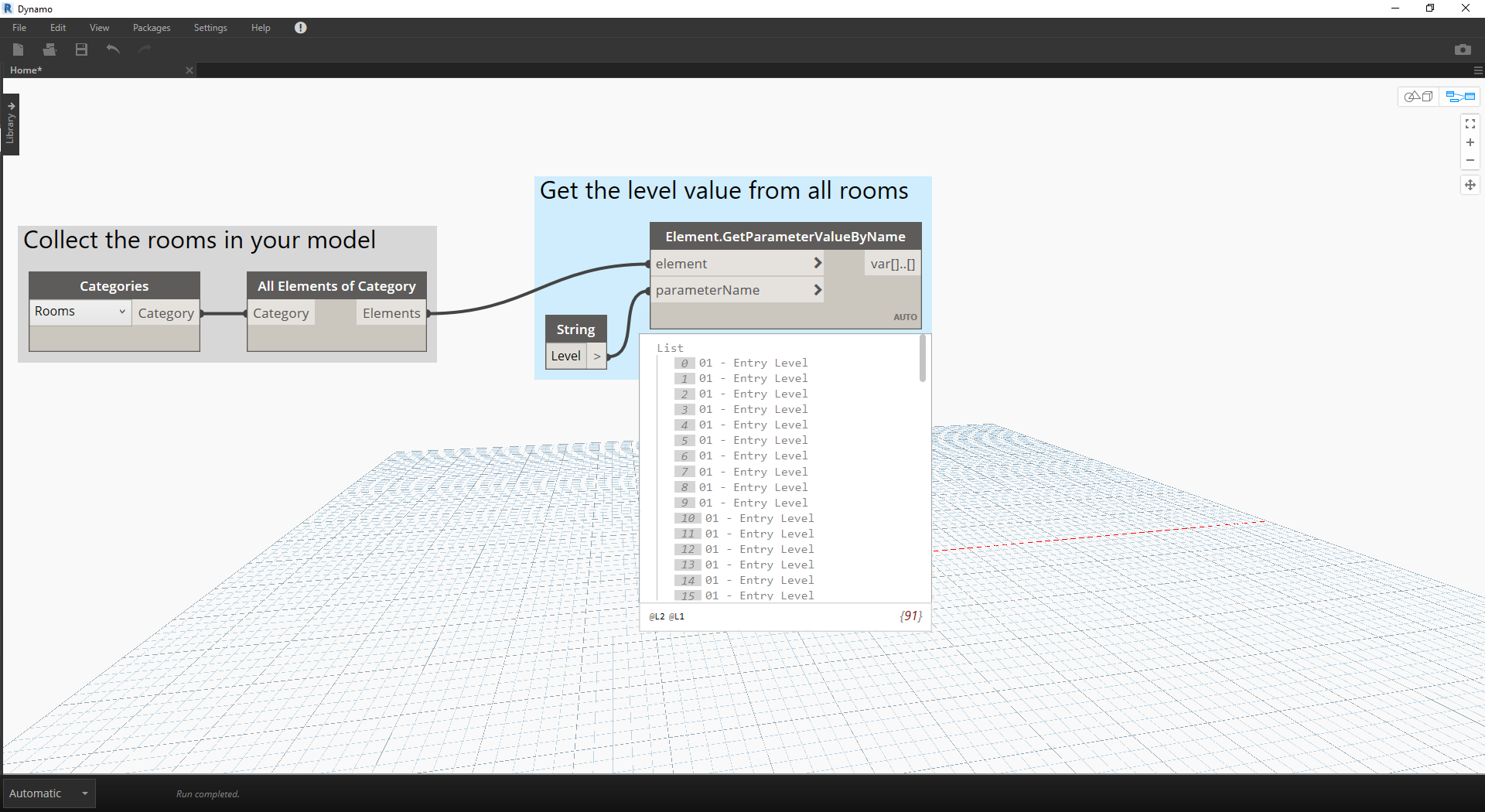

• Zamiast używać jako klucza numeru pomieszczenia, możemy teraz użyć wartości parametru (w tym przypadku użyjemy poziomu).

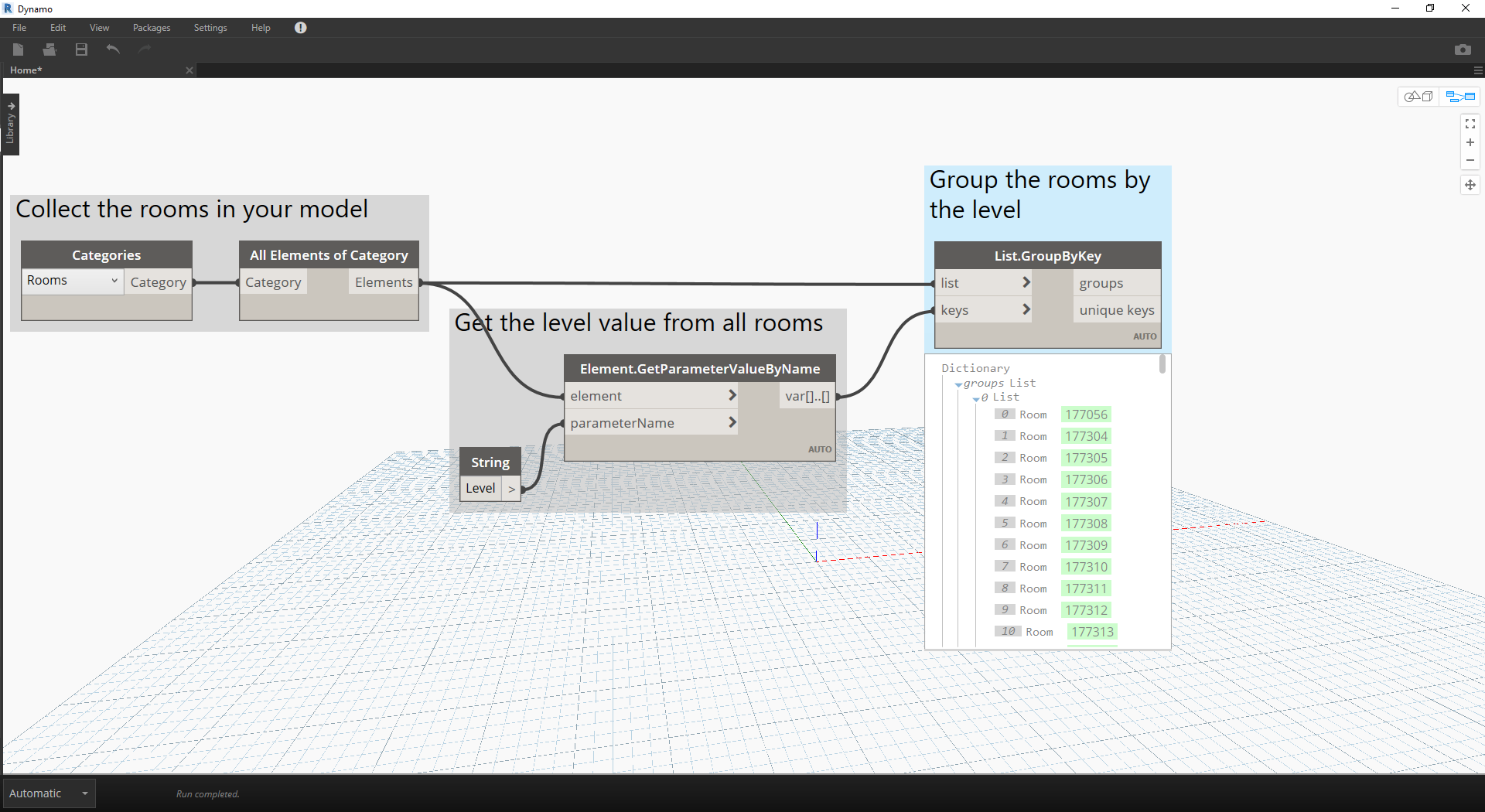

• Teraz możemy pogrupować pomieszczenia według poziomu, na którym się znajdują.

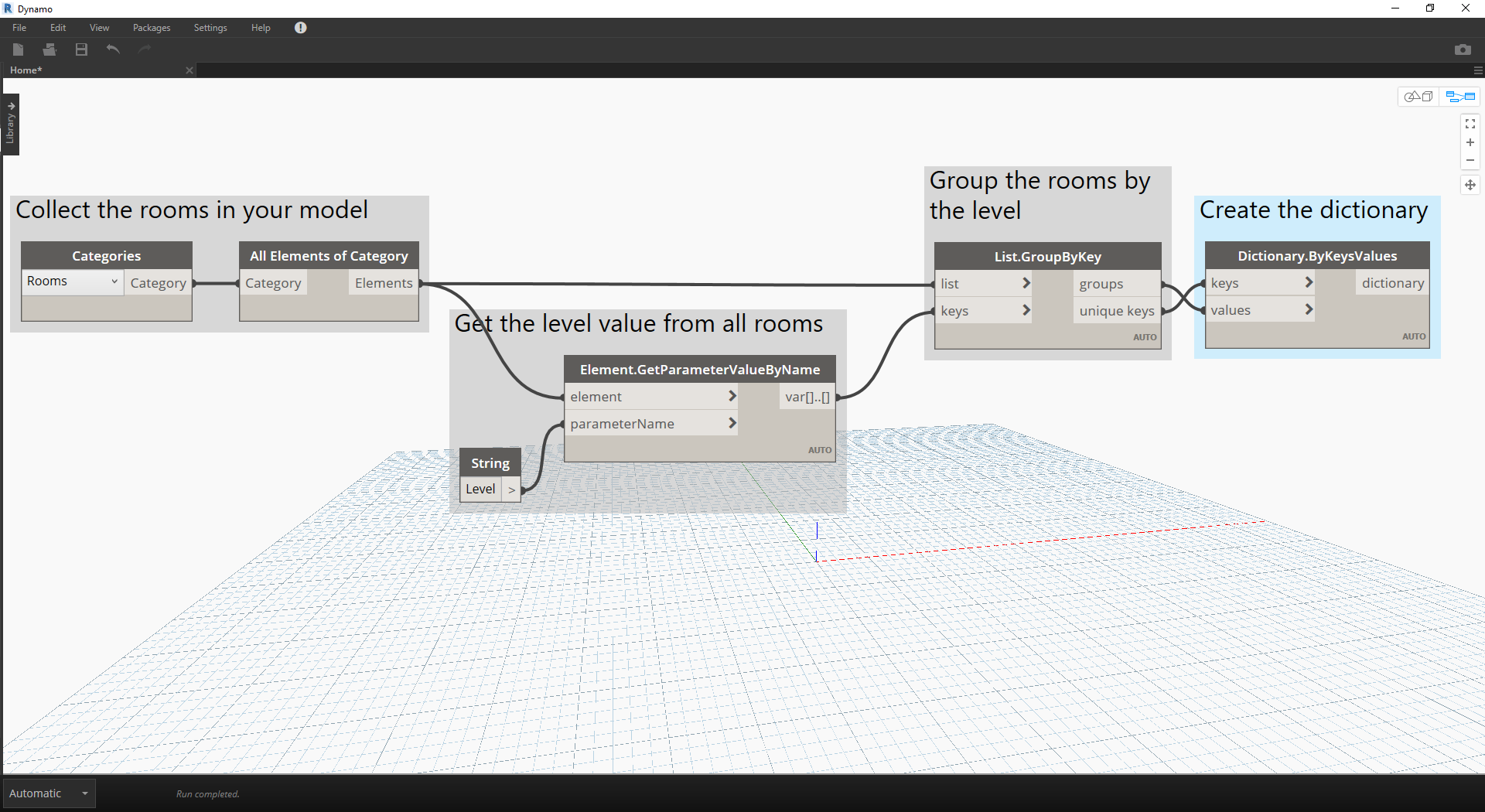

• Po pogrupowaniu elementów według poziomów możemy używać wspólnych (niepowtarzalnych) kluczy jako kluczy w słowniku, a list pomieszczeń jako elementów.

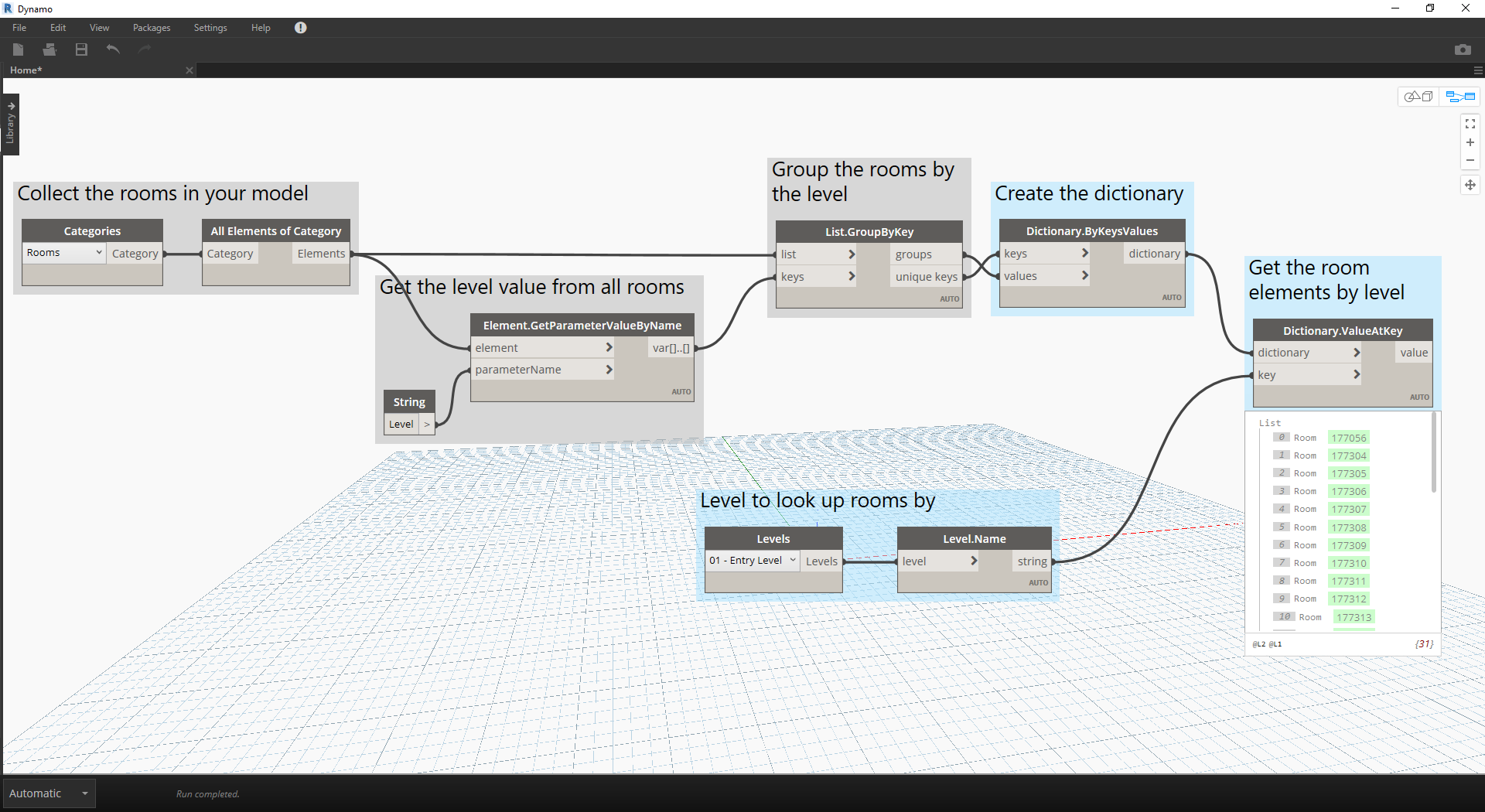

• Na koniec, korzystając z poziomów w modelu programu Revit, możemy sprawdzić w słowniku, które pomieszczenia znajdują się na danym poziomie. Węzeł Dictionary.ValueAtKey pobierze nazwę poziomu i zwróci obiekty pomieszczeń na tym poziomie.

Możliwości zastosowań słowników są naprawdę nieograniczone. Już sama możliwość powiązywania danych BIM w programie Revit z elementem zapewnia wiele różnych przypadków zastosowań.
