Interfejs użytkownika dodatku Dynamo

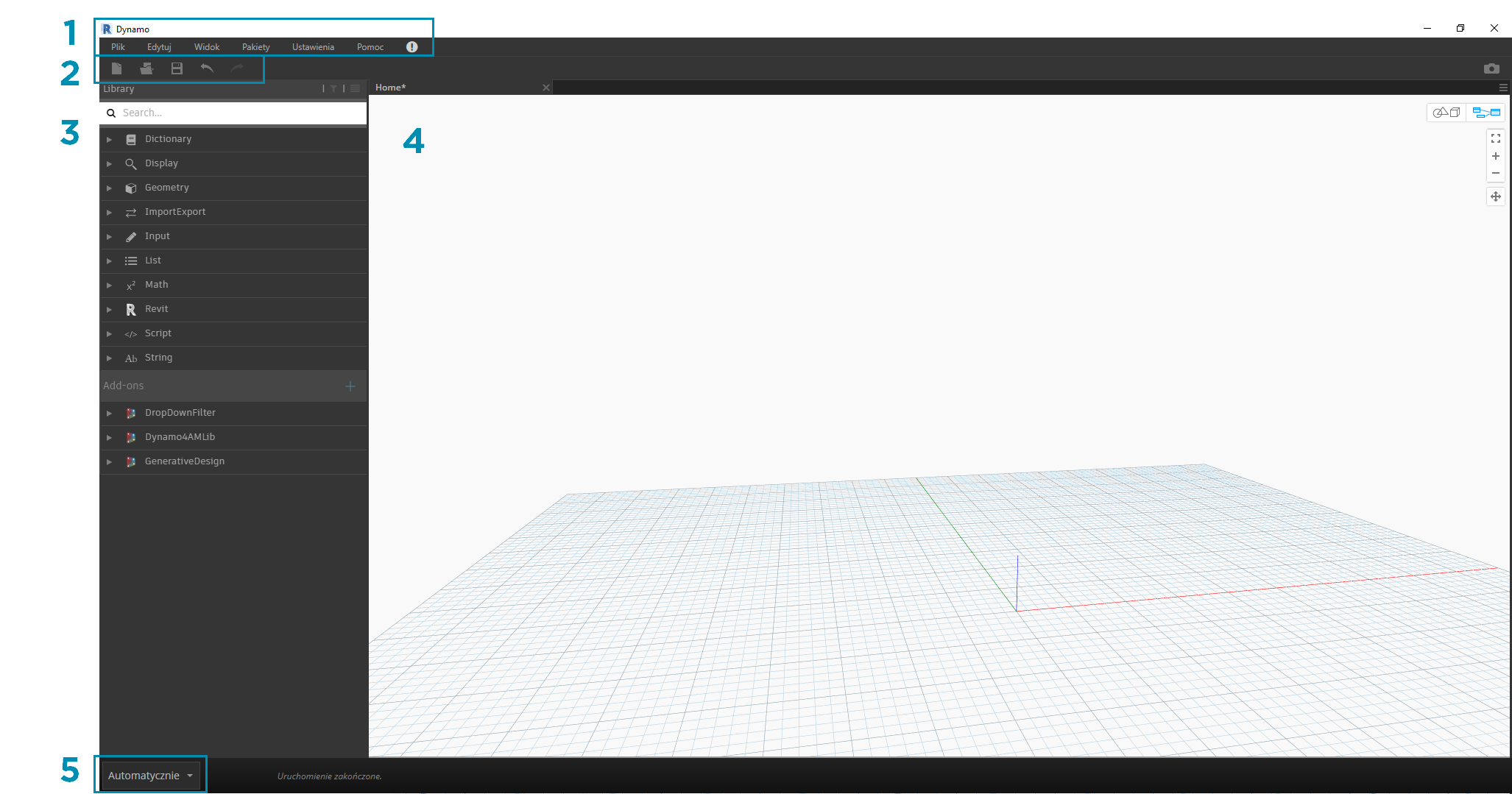

Interfejs użytkownika (UI) dodatku Dynamo jest podzielony na pięć głównych regionów, z których największym jest obszar roboczy, w którym tworzone są programy wizualne.

1. Menu
2. Pasek narzędzi
3. Biblioteka
4. Obszar roboczy
5. Pasek uruchamiania

Przyjrzyjmy się dokładniej interfejsowi użytkownika i przeanalizujmy funkcje każdego regionu.

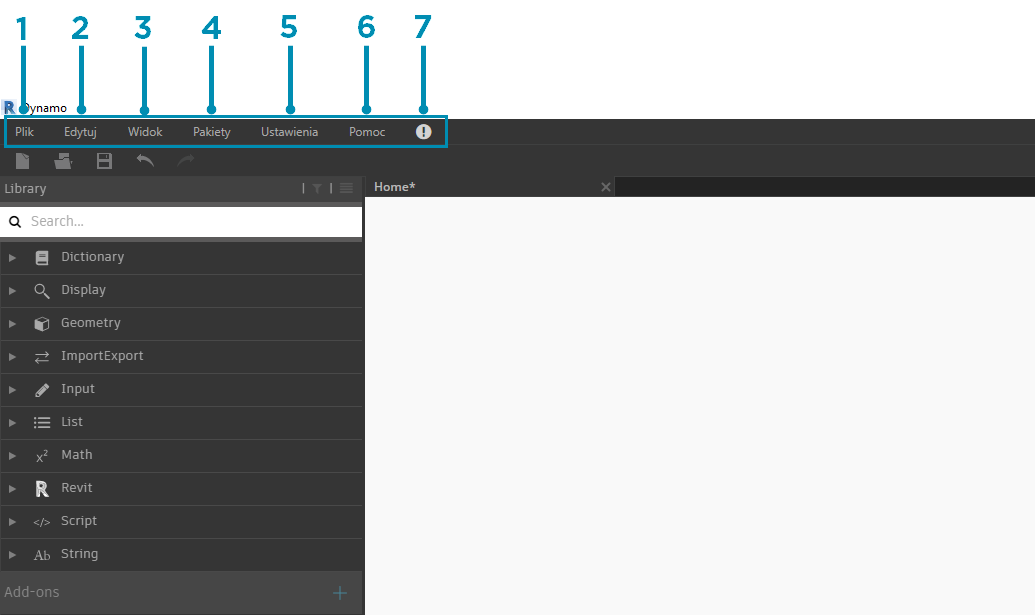

Menu

Menu rozwijane to doskonałe narzędzia pozwalające znaleźć niektóre podstawowe funkcje aplikacji Dynamo. Podobnie jak w większości programów systemu Windows, operacje związane z zarządzaniem plikami i operacjami dotyczącymi wyboru oraz edycji elementów znajdują się w dwóch pierwszych menu. Pozostałe menu są bardziej specyficzne dla dodatku Dynamo.

1. Plik
2. Edycja
3. Widok
4. Pakiety
5. Ustawienia
6. Pomoc
7. Powiadomienia

Pasek narzędzi

Pasek narzędzi Dynamo zawiera szereg przycisków umożliwiających szybki dostęp do plików oraz polecenia Cofnij [Ctrl+Z] i Ponów [Ctrl+Y]. Po skrajnej prawej stronie znajduje się kolejny przycisk, który umożliwia wyeksportowanie migawki obszaru roboczego. Jest on wyjątkowo przydatny do tworzenia dokumentacji i udostępniania.

1. Nowy — utwórz nowy plik .dyn
2. Otwórz — otwórz istniejący plik .dyn (obszar roboczy) lub .dyf (węzeł niestandardowy)
3. Zapisz/Zapisz jako — zapisz aktywny plik .dyn lub .dyf
4. Cofnij — cofnij ostatnią operację
5. Ponów — ponów następną operację
6. Eksportuj obszar roboczy jako obraz — eksportuj widoczny obszar roboczy jako plik PNG

Biblioteka

Biblioteka zawiera wszystkie wczytane węzły, w tym domyślne węzły dołączone do instalacji oraz dodatkowo wczytane węzły niestandardowe lub pakiety. Węzły w bibliotece są zorganizowane hierarchicznie w obrębie bibliotek, kategorii i, w razie potrzeby, podkategorii w zależności od tego, czy węzły tworzą dane, wykonują operacje, czy wysyłają zapytania dotyczące danych.

Przeglądanie

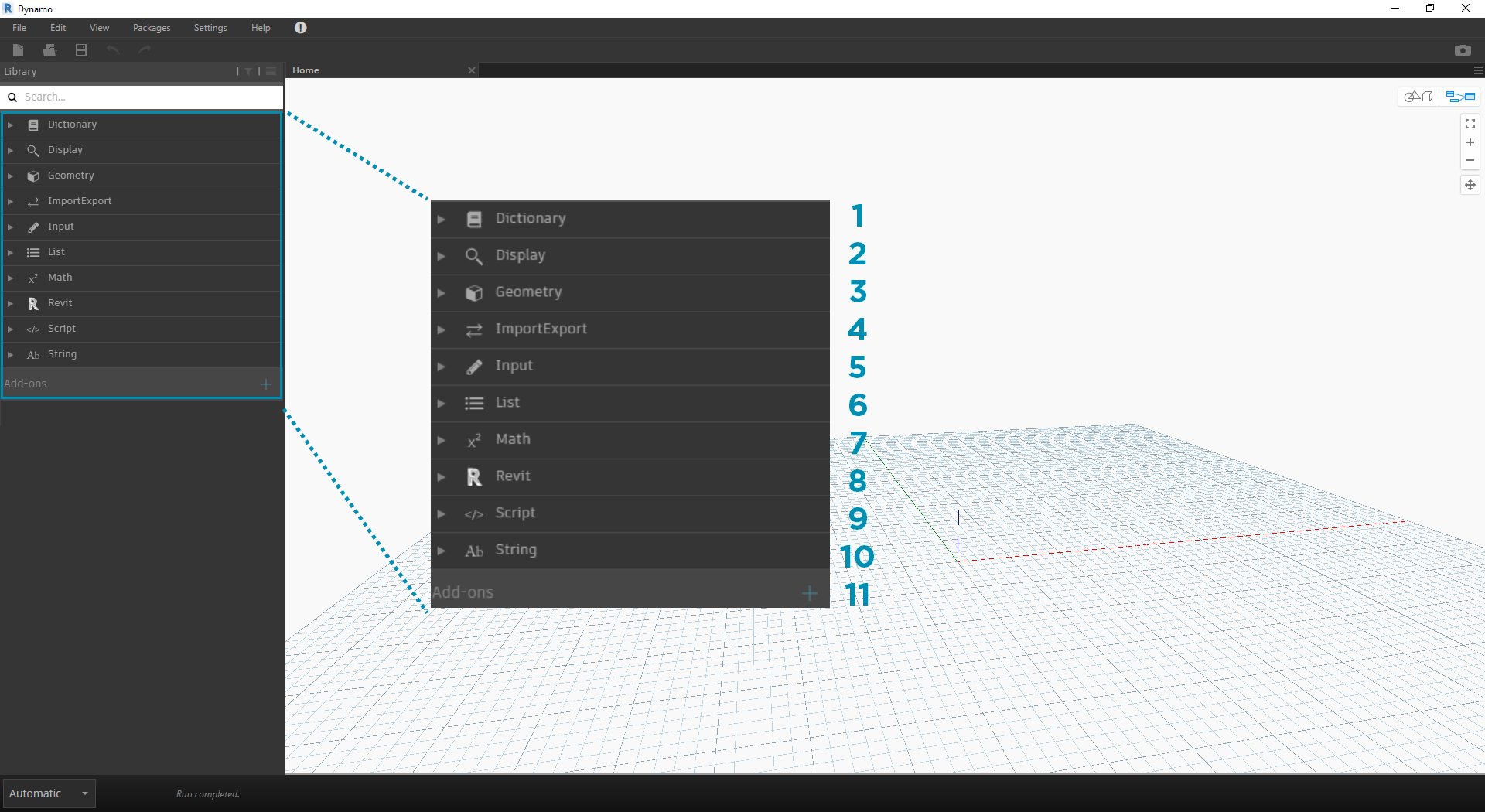

Domyślnie Biblioteka zawiera osiem kategorii węzłów. Menu Podstawowe i Geometria świetnie nadają się do rozpoczęcia przeglądania, ponieważ zawierają największą liczbę węzłów. Przeglądanie tych kategorii jest najszybszym sposobem zrozumienia hierarchii tego, co można dodać do obszaru roboczego, a także najlepszym sposobem odnajdowania nowych węzłów, których wcześniej nie używano.

Teraz skupimy się na domyślnej kolekcji węzłów, ale później rozszerzymy tę bibliotekę za pomocą węzłów niestandardowych, dodatkowych bibliotek i menedżera pakietów.

1. Słownik
2. Widoczność
3. Geometria
4. Import/Eksport
5. Dane wejściowe
6. Lista
7. Pasuje
8. Revit
9. Pokaz
10. Ciąg
11. Dodatki

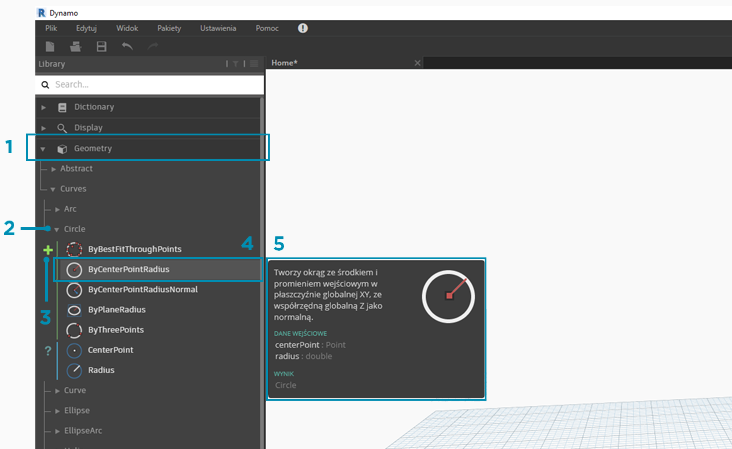

Przeglądaj bibliotekę, klikając różne menu. Kliknij kolejno opcje Geometria > Krzywe > Okrąg. Zwróć uwagę na nowo wyświetloną część menu, a w szczególności na etykiety Utwórz i Zapytanie.

1. Biblioteka
2. Kategoria
3. Podkategoria: Utwórz/Operacje/Zapytanie
4. Węzeł
5. Opis węzła i właściwości — te informacje są wyświetlane po najechaniu kursorem na ikonę węzła.

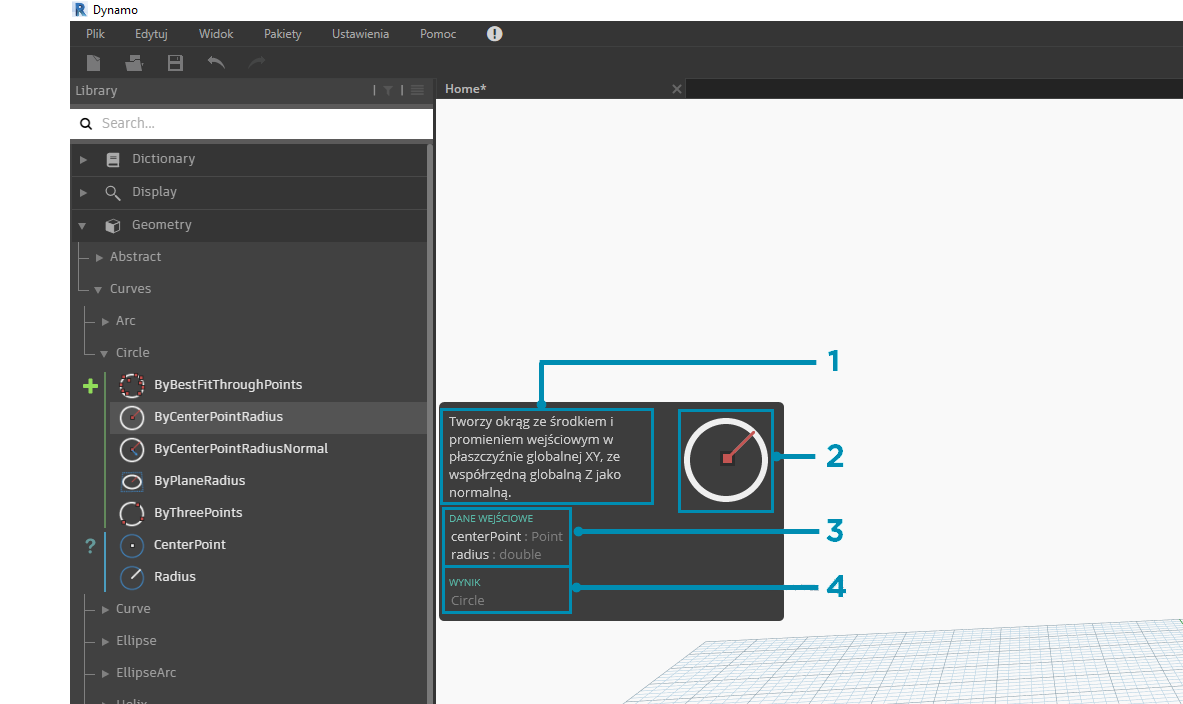

W tym samym menu Okrąg ustaw kursor myszy na pozycji ByCenterPointRadius. Okno zawiera bardziej szczegółowe informacje o węźle poza jego nazwą i ikoną. Dzięki temu można szybko zrozumieć, do czego służy węzeł, jakich wejść wymaga i jakie będą jego dane wyjściowe.

1. Opis — prosty opis węzła
2. Ikona — większa wersja ikony w menu Biblioteka
3. Wejścia — nazwa, typ danych i struktura danych
4. Wyjścia — typ danych i struktura

Wyszukiwanie

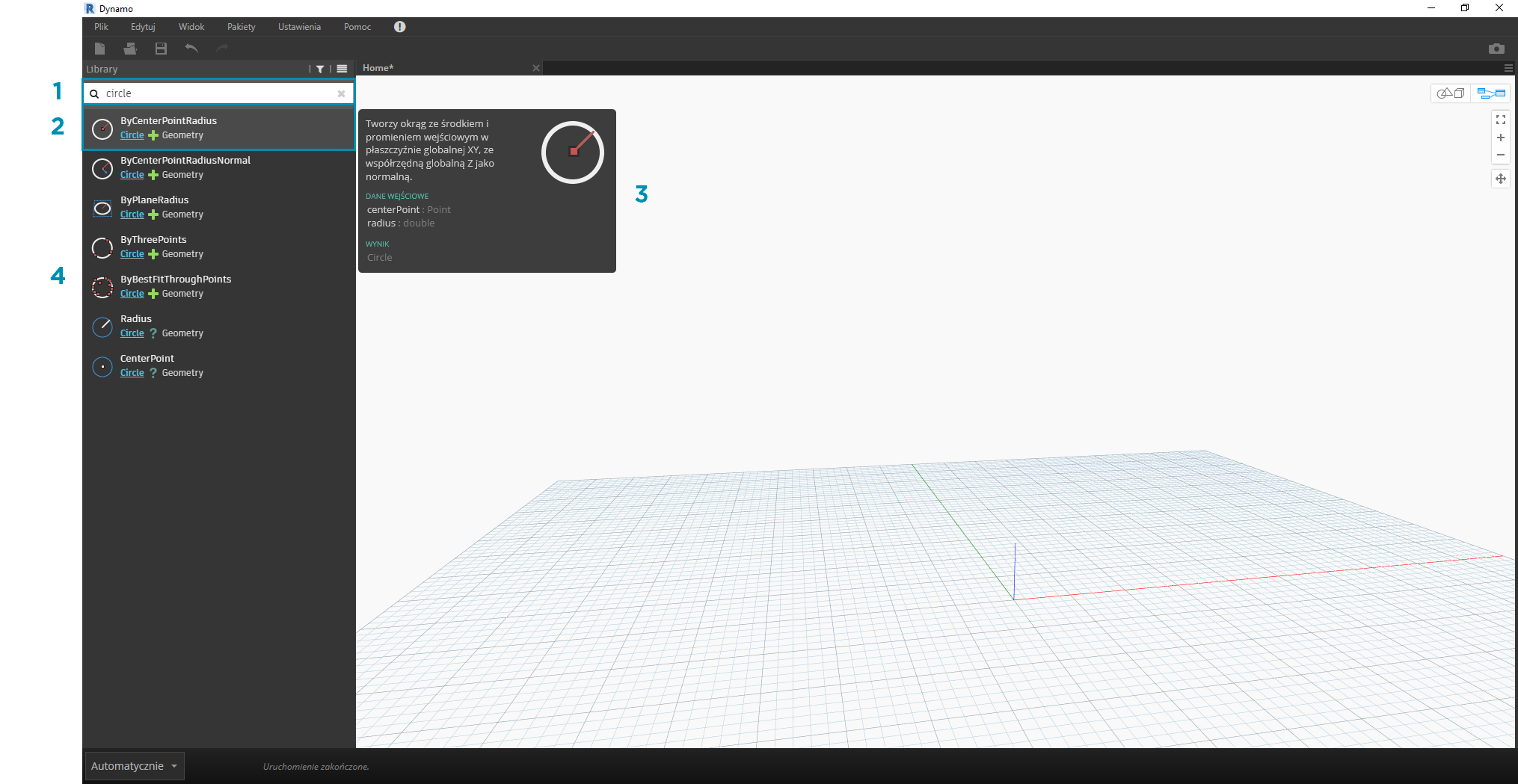

Jeśli dosyć dobrze wiadomo, jaki węzeł ma zostać dodany do obszaru roboczego, najlepiej skorzystać z pola Wyszukaj. Jeśli akurat nie edytuje się ustawień ani nie określa się wartości w obszarze roboczym, kursor zawsze znajduje się w tym polu. Po rozpoczęciu wpisywania biblioteka Dynamo wyświetli wybrane najlepsze dopasowanie (ze ścieżkami nawigacji, w których można znaleźć pozycję w kategoriach węzłów) i listę dodatkowych dopasowań dla wyszukiwania. Po naciśnięciu klawisza Enter lub kliknięciu elementu w przyciętej przeglądarce wyróżniony węzeł zostanie dodany do środka obszaru roboczego.

1. Pole wyszukiwania
2. Wynik będący najlepszym dopasowaniem (wybrany)
3. Dodatkowe dopasowania

Ustawienia

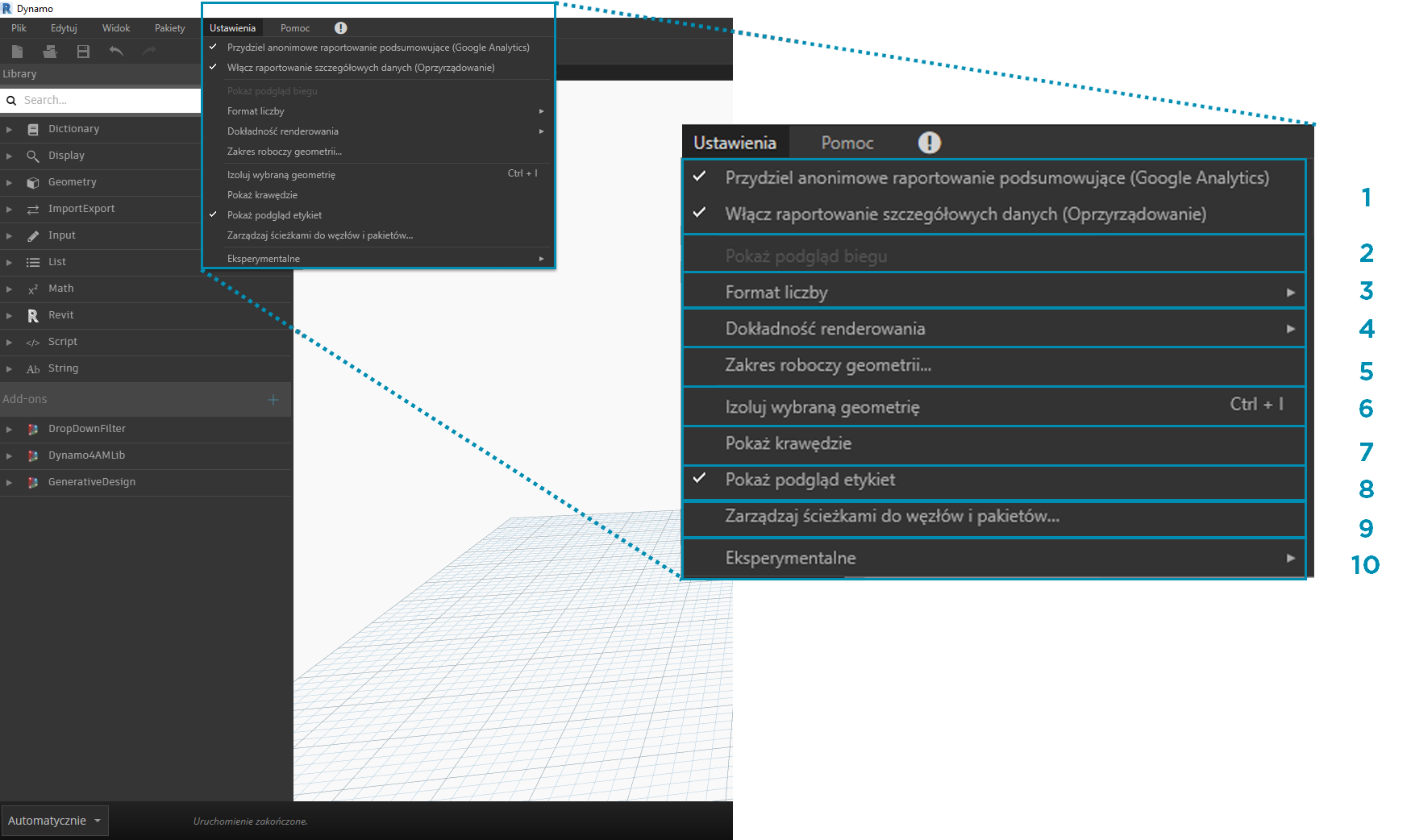

Opcje od ustawień geometrycznych po ustawienia użytkownika można znaleźć w menu Ustawienia. W tym miejscu można wyłączyć udostępnianie danych użytkownika na potrzeby ulepszania dodatku Dynamo, jak również określić dokładność dziesiętną aplikacji i jakość renderingu geometrii.

1. Włączanie raportowania — opcje udostępniania danych użytkownika w celu ulepszania dodatku Dynamo.
2. Pokaż podgląd biegu — podgląd stanu wykonania wykresu. Węzły zaplanowane do wykonania zostaną wyróżnione na wykresie.
3. Opcje formatu liczb — zmień ustawienia dokumentu dla miejsc dziesiętnych.
4. Dokładność renderowania — podwyższ lub obniż jakość renderowania dokumentu.
5. Skalowanie geometrii — wybierz zakres geometrii, nad którą pracujesz.
6. Izoluj wybraną geometrię — izolowana geometria tła w oparciu o wybór węzła.
7. Pokaż/ukryj krawędzie geometrii — włącz/wyłącz krawędzie geometrii 3D.
8. Pokaż/ukryj podgląd etykiet — włącza lub wyłącza podgląd etykiet danych poniżej węzłów.
9. Zarządzaj ścieżkami do węzłów i pakietów — zarządzaj ścieżkami do plików, aby wyświetlać węzły i pakiety w bibliotece.
10. Włączanie funkcji eksperymentalnych — używaj nowych funkcji beta w dodatku Dynamo.

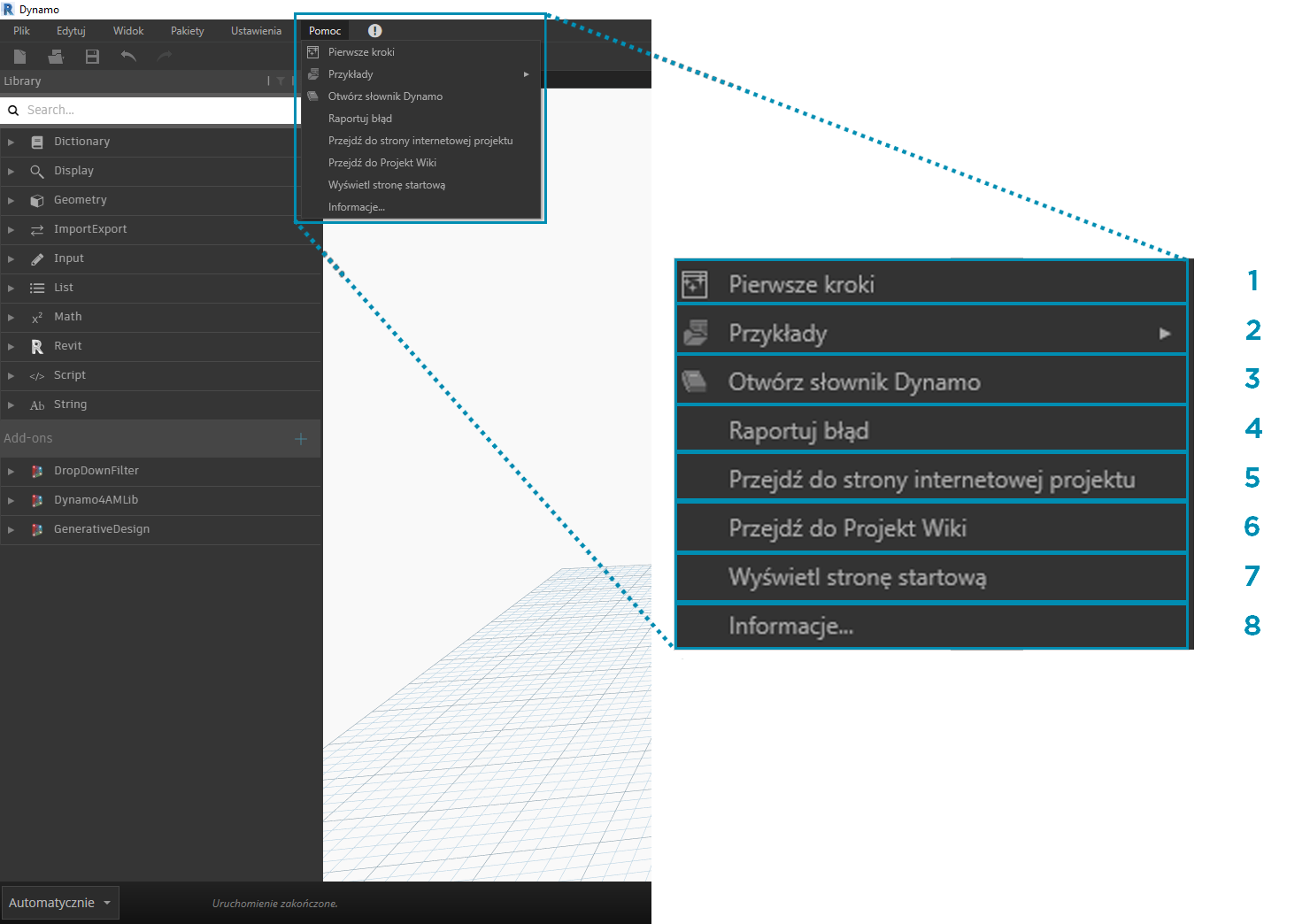

Pomoc

Jeśli nie wiesz, co zrobić dalej, skorzystaj z menu Pomoc. W tym miejscu można znaleźć pliki przykładowe dołączone do instalacji, a także uzyskać dostęp do jednej z informacyjnych witryn internetowych dodatku Dynamo za pomocą przeglądarki internetowej. Jeśli to konieczne, sprawdź zainstalowaną wersję dodatku Dynamo i to, czy jest ona aktualna, za pomocą opcji Informacje.

1. Pierwsze kroki — krótkie wprowadzenie do korzystania z dodatku Dynamo.
2. Przykłady — informacyjne pliki przykładowe.
3. Otwórz słownik Dynamo — zasoby z dokumentacją dla wszystkich węzłów.
4. Zgłoś błąd — zgłoś problem w serwisie GitHub.
5. Przejdź do strony internetowej projektu — wyświetl projekt Dynamo w serwisie GitHub.
6. Przejdź do Projekt Wiki — odwiedź witrynę wiki, aby dowiedzieć się więcej na temat opracowywania rozwiązań za pomocą interfejsu API dodatku Dynamo, obsługi bibliotek i narzędzi.
7. Wyświetl stronę startową — wróć do strony startowej dodatku Dynamo z poziomu dokumentu.
8. Informacje — dane wersji dodatku Dynamo.
