УКАЗАТЕЛЬ УЗЛОВ
В этом указателе представлена дополнительная информация обо всех узлах, используемых в учебнике, а также о других компонентах, которые могут оказаться полезными. Это лишь краткое описание некоторых из 500 узлов Dynamo.
Встроенные функции
Количество Получение числа элементов в заданном списке. |
||
Выровнять Получение плоского одномерного списка из заданного многомерного списка. |
||
Map Сопоставление значения с диапазоном входных данных. |
Core
Core.Color
СОЗДАНИЕ | ||
Color.ByARGB Создание цвета с помощью компонентов «альфа», «красный», «зеленый» и «синий». |
||
Набор цветов Получение цвета на основе цветового градиента между начальным и конечным цветом. |
||
ДЕЙСТВИЯ | ||
Color.Brightness Получение значения яркости для данного цвета. |
||
Color.Components Вывод списка компонентов цвета в следующем порядке: альфа, красный, зеленый, синий. |
||
Color.Saturation Получение значения насыщенности для данного цвета. |
||
Color.Hue Получение значения оттенка для данного цвета. |
||
ЗАПРОС | ||
Color.Alpha Поиск альфа-компонента цвета (от 0 до 255). |
||
Color.Blue Поиск синего компонента цвета (от 0 до 255). |
||
Color.Green Поиск зеленого компонента цвета (от 0 до 255). |
||
Color.Red Поиск красного компонента цвета (от 0 до 255). |
Core.Display
СОЗДАНИЕ | ||
Display.ByGeometryColor Отображение геометрии с помощью цвета. |
Core.Input
ДЕЙСТВИЯ | ||
Boolean Выбор между значениями True и False. |
||
Code Block Непосредственная разработка кода DesignScript. |
||
Directory Path Выбор папки в системе и получение пути к ней. |
||
File Path Выбор файла в системе и получение его имени. |
||
Integer Slider Регулятор, создающий целые значения. |
||
Number Создание числа. |
||
Number Slider Регулятор, создающий числовые значения. |
||
StringСоздание строки. |
Core.List
СОЗДАНИЕ | ||
List.Create Создание нового списка из заданных входных значений. |
||
List.Combine Применение комбинатора к каждому элементу в двух последовательностях. |
||
Number Range Создание последовательности чисел в заданном диапазоне. |
||
Number Sequence Создание последовательности чисел. |
||
ДЕЙСТВИЯ | ||
List.Chop Разделение списка на набор списков, содержащих заданное количество элементов. |
||
List.Count Получение количества элементов, хранящихся в данном списке. |
||
List.Flatten Выравнивание вложенного списка списков по определенному количественному значению. |
||
List.FilterByBoolMask Фильтрация последовательности путем поиска соответствующих индексов в отдельном списке логических операций. |
||
List.GetItemAtIndex Получение элемента из данного списка, расположенного по заданному индексу. |
||
List.Map Применение функции ко всем элементам списка с созданием нового списка на основе результатов. |
||
List.Reverse Создание нового списка, содержащего элементы из заданного списка, расположенные в обратном порядке. |
||
List.ReplaceItemAtIndex Замена элемента из данного списка, расположенного по заданному индексу. |
||
List.ShiftIndices Смещение индексов в списке вправо на заданную величину. |
||
List.TakeEveryNthItem Извлечение элементов из данного списка по индексам, которые являются множителями заданного значения, после заданного смещения. |
||
List.Transpose Перестановка строк и столбцов в списке списков. Если некоторые строки короче других, то в конечный массив в качестве заполнителей вставляются нулевые значения, чтобы он оставался прямоугольным. |
Core.Logic
ДЕЙСТВИЯ | ||
If Условное выражение. Проверка логического значения тестового ввода. Если тестовый ввод истинен, в результате выводится значение True; противном случае выводится значение False. |
Core.Math
ДЕЙСТВИЯ | ||
Math.Cos Нахождение косинуса угла. |
||
Math.DegreesToRadians Преобразование единиц угла из градусов радианы. |
||
Math.Pow Возведение числа в заданную степень. |
||
Math.RadiansToDegrees Преобразование единиц угла из радианов в градусы. |
||
Math.RemapRange Корректировка диапазона списка чисел при сохранении коэффициента распределения. |
||
Math.Sin Поиск синуса угла. |
Core.Object
ДЕЙСТВИЯ | ||
Object.IsNull Определение того, имеет ли данный объект нулевое значение. |
Core.Scripting
ДЕЙСТВИЯ | ||
Формула Оценка математических формул. Для оценки используется NCalc. См. страницу http://ncalc.codeplex.com |
Core.String
ДЕЙСТВИЯ | ||
String.Concat Объединение нескольких строк в одну строку. |
||
String.Contains Определение того, содержит ли данная строка подстроку. |
||
String.Join Объединение нескольких строк в одну строку со вставкой данного разделителя между ними. |
||
String.Split Разделение одной строки на список строк, деления которого определяются заданными строками-разделителями. |
||
String.ToNumber Преобразование строки в целое или двойное число. |
Core.View
ДЕЙСТВИЯ | ||
View.Watch Визуализация выходных данных узла. |
||
View.Watch 3D Динамический предварительный просмотр геометрии. |
Геометрия
Geometry.Circle
СОЗДАНИЕ | ||
Circle.ByCenterPointRadius Построение окружности с входным центром и радиусом в плоскости XY мировой системы координат с осью Z мировой системы координат в качестве нормали. |
||
Circle.ByPlaneRadius Создание окружности с входным центром в начале координат плоскости, находящейся в заданной плоскости, с заданным радиусом. |
Geometry.CoordinateSystem
СОЗДАНИЕ | ||
CoordinateSystem.ByOrigin Создание объекта CoordinateSystem с началом координат во входной точке, с осями X и Y, соответствующими осям X и Y МСК. |
||
CoordinateSystem.ByCyclindricalCoordinates Создание объекта CoordinateSystem с заданными параметрами цилиндрических координат относительно заданной системы координат. |
Geometry.Cuboid
СОЗДАНИЕ | ||
Cuboid.ByLength (начало координат) Создание кубоида с центром во входной точке с определенной шириной, длиной и высотой. |
Geometry.Curve
ДЕЙСТВИЯ | ||
Curve.Extrude (расстояние) Выдавливание кривой в направлении вектора нормали. |
||
Curve.PointAtParameter Получение точки на кривой по заданному параметру между StartParameter() и EndParameter(). |
Geometry.Geometry
ДЕЙСТВИЯ | ||
Geometry.DistanceTo Получение расстояния от этого до другого геометрического объекта. |
||
Geometry.Explode Расчленение составных или неразделенных элементов на компоненты. |
||
Geometry.ImportFromSAT Список импортированных геометрических объектов. |
||
Geometry.Rotate (basePlane) Поворот объекта относительно начала координат плоскости и нормали на заданное количество градусов |
||
Geometry.Translate Перенос любого типа геометрии на заданное расстояние в заданном направлении. |
Geometry.Line
СОЗДАНИЕ | ||
Line.ByBestFitThroughPoints Создание линии, максимально приближенной к графику рассеяния точек. |
||

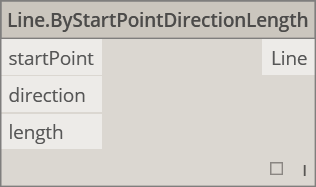

Line.ByStartPointDirectionLength Построение прямой линии от начальной точки в направлении вектора на заданную длину. |
||
Line.ByStartPointEndPoint Построение прямой линии между двумя заданными точками. |
||
Line.ByTangency Создание линии, касательной к исходной кривой, расположенной в точке параметра исходной кривой. |
||
ЗАПРОС | ||
Line.Direction Направление кривой. |
Geometry.NurbsCurve
Создание | ||
NurbsCurve.ByControlPoints Создание объекта BSplineCurve с использованием явно заданных управляющих точек. |
||
NurbsCurve.ByPoints Создание элемента BSplineCurve путем интерполяции между точками. |
qcomm |
Geometry.NurbsSurface
Создание | ||
NurbsSurface.ByControlPoints Создание объекта NurbsSurface по явно заданным управляющим точкам с заданными значениями кривизны U и V. |
||
NurbsSurface.ByPoints Создание объекта NurbsSurface с заданными интерполированными точками и значениями кривизны U и V. Полученная поверхность проходит через все точки. |
Geometry.Plane
СОЗДАНИЕ | ||
Plane.ByOriginNormal Создание плоскости с центром в корневой точке с входным вектором нормали. |
||
Plane.XY Создание плоскости XY в МСК. |
Geometry.Point
СОЗДАНИЕ | ||
Point.ByCartesianCoordinates Построение точки в данной системе координат с тремя декартовыми координатами. |
||
Point.ByCoordinates (2D) Построение точки в плоскости XY по двум заданным декартовым координатам. Координата Z равна 0. |
||
Point.ByCoordinates (3D) Построение точки по трем заданным декартовым координатам. |
||
Point.Origin Получение точки начала координат (0,0,0). |
||
ДЕЙСТВИЯ | ||
Point.Add Добавление вектора к точке. Аналогично Translate (вектор). |
||
ЗАПРОС | ||
Point.X Получение координаты точки по оси X. |
||
Point.Y Получение координаты точки по оси Y. |
||
Point.Z Получение координаты точки по оси Z. |
Geometry.Polycurve
СОЗДАНИЕ | ||

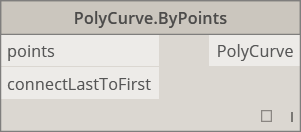

Polycurve.ByPoints Создание объекта PolyCurve из последовательности линий, соединяющих точки. Последняя точка замкнутой кривой должна находиться в том же месте, что и начальная точка. |
Geometry.Rectangle
СОЗДАНИЕ | ||
Rectangle.ByWidthLength (плоскость) Построение прямоугольника с центром во входном корне плоскости с входной шириной (расстояние по оси плоскости X) и длиной (расстояние по оси плоскости Y). |
Geometry.Sphere
СОЗДАНИЕ | ||
Sphere.ByCenterPointRadius Создание твердотельного шара с заданным радиусом с центром во входной точке. |
Geometry.Surface
СОЗДАНИЕ | ||
Surface.ByLoft Создание поверхности посредством лофтинга между входными кривыми поперечного сечения. |
||
Surface.ByPatch Создание поверхности путем заполнения пространства внутри замкнутой границы, определяемой входными кривыми. |
||
ДЕЙСТВИЯ | ||
Surface.Offset Смещение поверхности в направлении нормали поверхности на заданное расстояние. |
||
Surface.PointAtParameter Получение точки с заданными параметрами U и V. |
||
Surface.Thicken Утолщение поверхности до формирования тела с выдавливанием в направлении нормалей поверхности с обеих сторон поверхности. |
Geometry.UV
СОЗДАНИЕ | ||
UV.ByCoordinates Создание UV из двух двойных значений. |
Geometry.Vector
СОЗДАНИЕ | ||
Vector.ByCoordinates Построение вектора на основе трех евклидовых координат. |
||
Vector.XAxis Получение канонического вектора оси X (1,0,0). |
||
Vector.YAxis Получение канонического вектора оси Y (0,1,0). |
||
Vector.ZAxis Получение канонического вектора оси Z (0,0,1). |
||
ДЕЙСТВИЯ | ||
Vector.Normalized Получение нормализованной версии вектора. |
Операторы
+ Сложение |
||
– Вычитание |
||
* Умножение |
||
/ Деление |
||
% При модульном делении выполняется поиск остатка первых введенных данных после деления на вторые. |
||
< Меньше, чем |
||
> Больше, чем |
||
== Проверка равенства двух значений. |
