Пользовательский интерфейс Dynamo

Пользовательский интерфейс Dynamo состоит из пяти основных областей, самая крупная из которых — рабочее пространство, в котором составляются визуальные программы.

1. Меню
2. Панель инструментов
3. Библиотека
4. Рабочее пространство
5. Панель выполнения

В этом разделе мы подробнее рассмотрим пользовательский интерфейс приложения и функции каждой области.

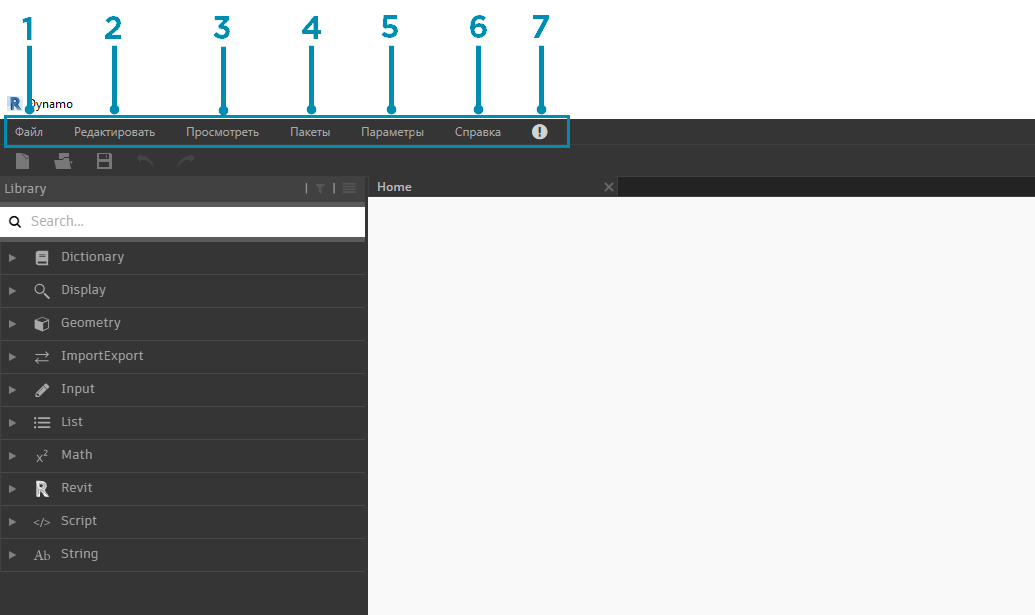

Меню

С помощью раскрывающихся меню можно получить доступ к основным функциям приложения Dynamo. Как и в большинстве приложений на базе Windows, в первых двух меню содержатся стандартные функции, связанные с управлением файлами, а также операциями выбора и редактирования компонентов. В остальных меню содержатся функции, присущие именно Dynamo.

1. Файл
2. Редактировать
3. Просмотреть
4. Пакеты
5. Параметры
6. Справка
7. Уведомления

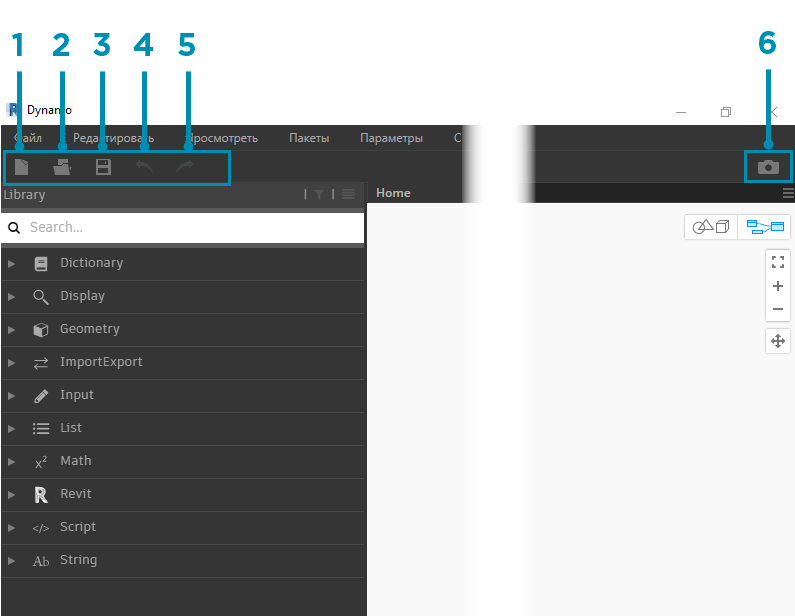

Панель инструментов

Панель инструментов Dynamo содержит ряд кнопок для быстрого доступа к файлам, а также команды «Отменить» [CTRL+Z] и «Повторить [CTRL+Y]». Справа находится еще одна кнопка, с помощью которой можно экспортировать снимок рабочего пространства, что часто требуется при создании документации и обмене данными.

1. «Создать»: создание нового файла DYN.
2. «Открыть»: открытие существующего файла DYN (рабочее пространство) или DYF (пользовательский узел).
3. «Сохранить/Сохранить как»: сохранение активного файла DYN или DYF.
4. «Отменить»: отмена последнего действия.
5. «Повторить»: повтор действия.
6. «Экспорт рабочего пространства в виде изображения»: экспорт видимого рабочего пространства в файл PNG.

Библиотека

Библиотека содержит все загруженные узлы, включая узлы по умолчанию, входящие в установочный пакет, а также все дополнительно загруженные пользовательские узлы и пакеты. Узлы в библиотеке распределены иерархически по библиотекам, категориям и, при необходимости, подкатегориям в зависимости от функции узла: создание данных (Create), выполнение действия (Action) или запрос данных (Query).

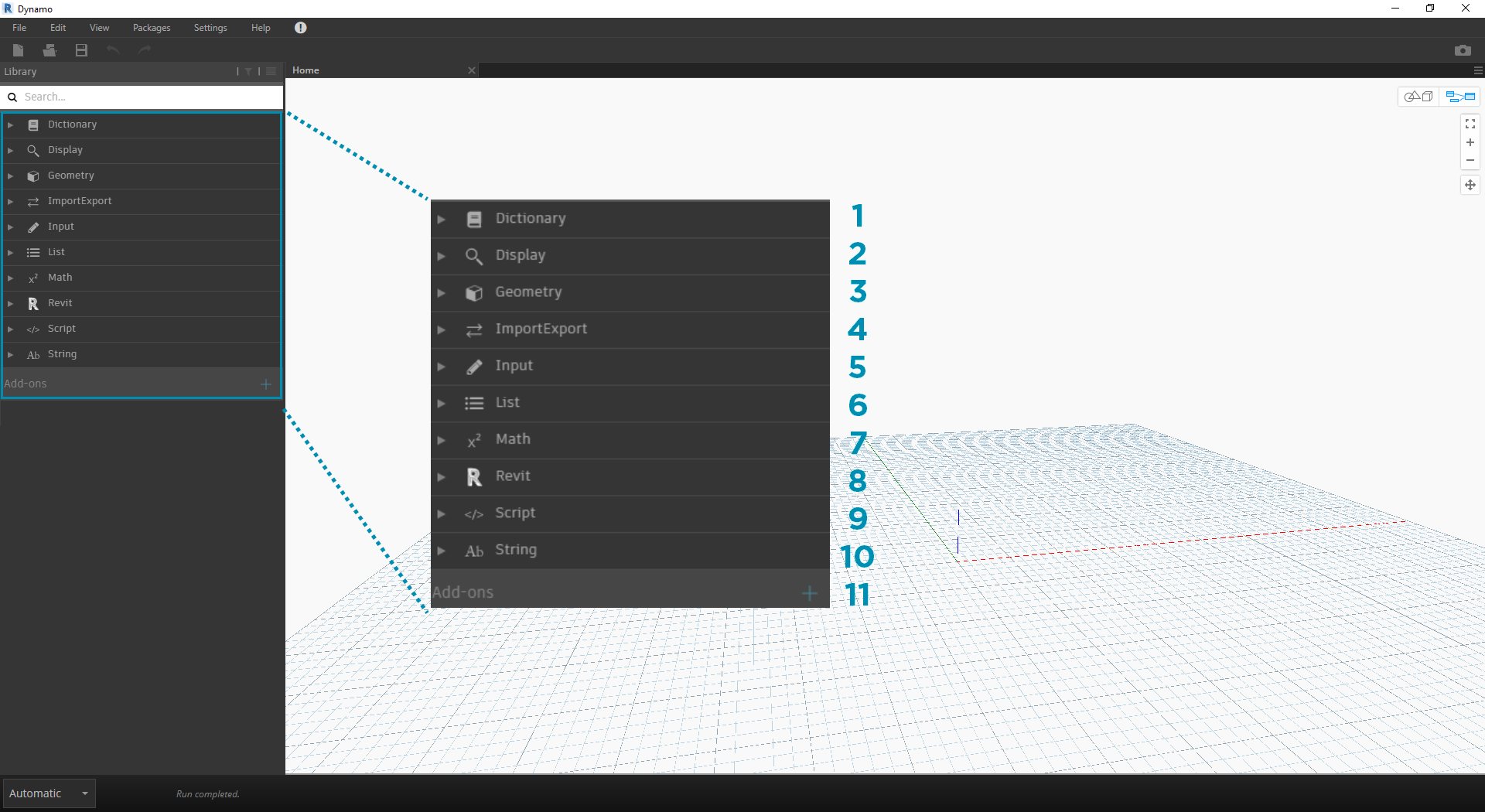

Обзор

По умолчанию в библиотеке доступно восемь категорий узлов. Начинать знакомство с программой рекомендуется с меню Core и Geometry, в которых представлено наибольшее количество узлов. Обзор узлов по категориям позволяет быстро разобраться в иерархии узлов, которые требуется добавить в рабочее пространство, а также найти узлы, которыми вы еще не пользовались.

Для начала мы рассмотрим стандартный набор узлов, а затем расширим библиотеку за счет пользовательских узлов, дополнительных библиотек и менеджера пакетов.

1. Dictionary
2. Display
3. Geometry
4. ImportExport
5. Input
6. List
7. Math
8. Revit
9. Script
10. String
11. Add-ons

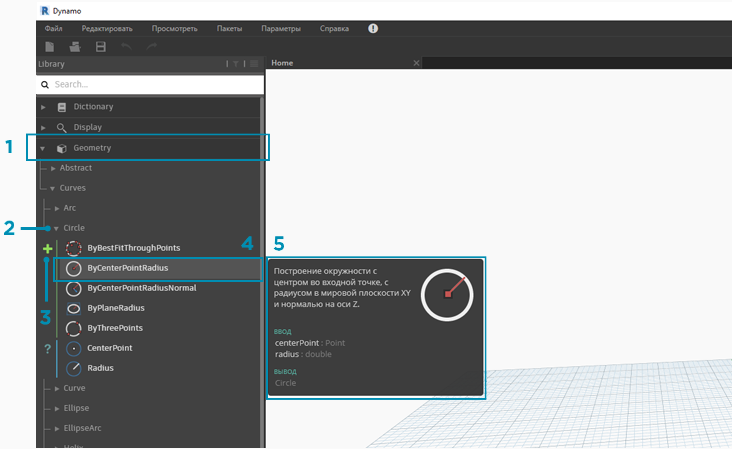

Ознакомьтесь с содержимым библиотеки, щелкая различные меню. Выберите Geometry > Curves > Circle. Обратите внимание на новую появившуюся часть меню, а также на метки подкатегорий Create и Query.

1. Библиотека
2. Категория
3. Подкатегория: Create/Actions/Query
4. Узел
5. Описание и свойства узла: появляется при наведении указателя на значок узла.

В том же меню Circle наведите указатель на элемент ByCenterPointRadius. В окне отобразятся более подробные сведения об узле в дополнение к его имени и значку. Такие подсказки позволяют быстро определить функции, выполняемые узлом, какие данные ему требуются на входе и что он дает на выходе.

1. Описание: описание узла на обычном языке.
2. Значок: увеличенная версия значка, используемого в меню библиотеки.
3. Входные данные: наименование, тип и структура данных.
4. Выходные данные: наименование, тип и структура данных.

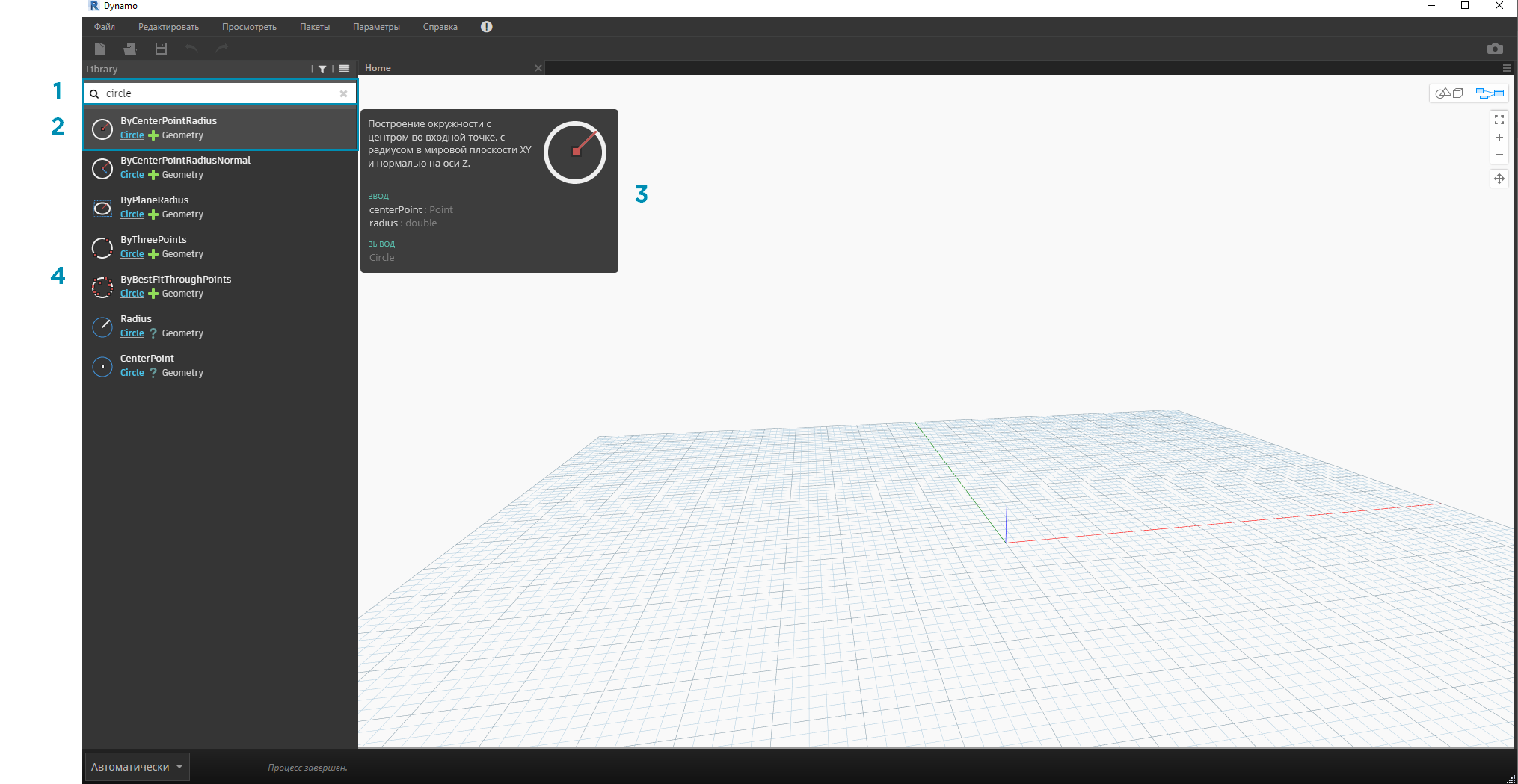

Поиск

Если вам в общих чертах известно, какой узел требуется добавить в рабочее пространство, можно воспользоваться полем Поиск. Курсор всегда находится в этом поле, если только в рабочей области не выполняется редактирование параметров или задание значений. Если начать ввод текста, появится наиболее точное совпадение, найденное в библиотеке Dynamo (с подсказками о расположении объекта в категориях узлов), а также список дополнительных совпадений. При нажатии клавиши ENTER или выборе элемента в компактном обозревателе выделенный узел добавляется в центр рабочего пространства.

1. Поле поиска
2. Наиболее точное / выбранное совпадение
3. Дополнительные совпадения

Параметры

В меню Параметры можно найти геометрические, пользовательские и прочие настройки. Здесь можно включить или отключить отправку пользовательских данных для улучшения работы Dynamo, а также задать точность десятичных значений и качество визуализации геометрии.

1. Активация отчетов: параметры для отправки данных пользователя с целью улучшения функций Dynamo.
2. «Предварительный просмотр запуска»: предварительный просмотр состояния графика при выполнении. Используемые при выполнении программы узлы выделяются на графике.
3. Параметры формата чисел: изменение параметров использования десятичных знаков в документе.
4. «Точность визуализации»: повышение или понижение качества визуализации документа.
5. «Масштабирование геометрии»: выбор рабочего диапазона геометрии.
6. «Изолировать выбранную геометрию»: изолирование фоновой геометрия в зависимости от выбранных узлов.
7. Отображение/скрытие ребер геометрии: включение и отключение ребер 3D-геометрии.
8. Отображение/скрытие марок предварительного просмотра: включение и отключение марок предварительного просмотра под узлами.
9. «Управление путями к узлу и пакету»: управление путями к файлам для отображения узлов и пакетов в библиотеке.
10. Включение экспериментальных функций: доступ к бета-версиям функций, недавно появившихся в Dynamo.

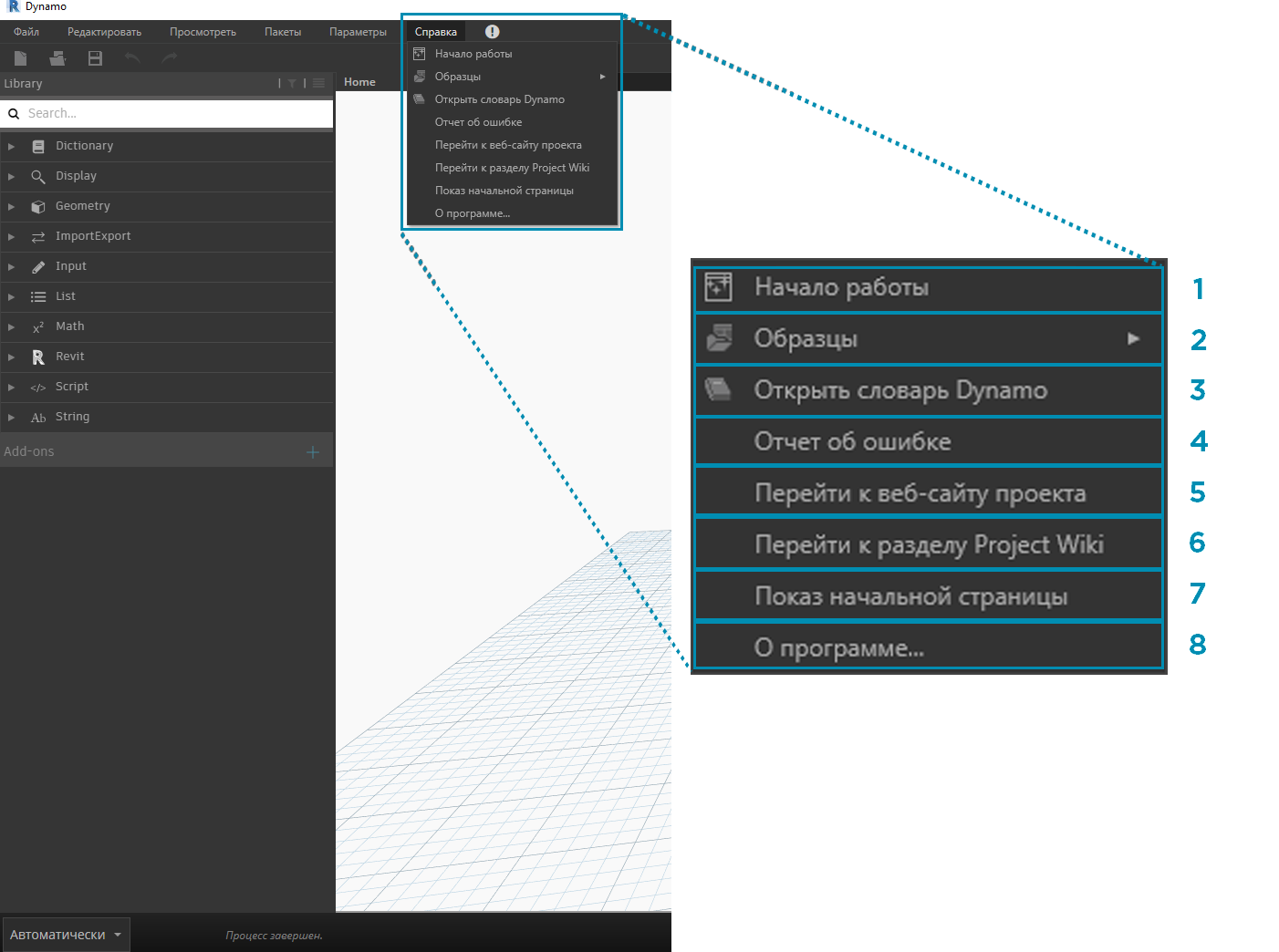

Справка

При возникновении вопросов по работе программы можно воспользоваться меню Справка. Здесь можно найти файлы примеров, входящие в установочный пакет, а также получить доступ к одному из справочных веб-сайтов Dynamo через веб-браузер. В разделе О программе можно выяснить, какая версия Dynamo установлена и является ли она актуальной.

1. «Начало работы»: краткое введение в работу с приложением Dynamo.
2. «Образцы»: файлы примеров для справки.
3. «Открыть словарь Dynamo»: ресурс с документацией по всем узлам.
4. «Отчет об ошибке»: создание инцидента на веб-сайте GitHub.
5. «Перейти к веб-сайту проекта»: просмотр проекта Dynamo на сайте GitHub.
6. «Перейти к разделу Project Wiki»: переход на страницу справки Wiki, посвященную методам разработки с помощью API-интерфейса Dynamo, вспомогательных библиотек и инструментов.
7. «Показ начальной страницы»: возврат на начальную страницу Dynamo при работе с документом.
8. «О программе»: сведения о версии Dynamo.
