Функции в узлах Code Block

Узлы Code Block позволяют вставлять в график функции, к которым смогут обращаться другие компоненты программы Dynamo. При этом в параметрическом файле создается еще один слой управления, который можно рассматривать как текстовую версию пользовательского узла. При этом «родительский» узел Code Block легко доступен и может находиться в любом месте графика. И никаких проводов!

Родительский узел Code Block

Первая строка содержит ключевое слово «def», затем название функции и наименования входных данных в скобках. Тело функции заключено в фигурные скобки. Значение возвращается с помощью оператора «return =». В узлах Code Block, определяющих функцию, отсутствуют порты ввода и вывода, так как они вызываются из других блоков кода.

/*This is a multi-line comment,
which continues for
multiple lines*/
def FunctionName(in1,in2)
{
//This is a comment
sum = in1+in2;
return sum;
};

Дочерние узлы Code Block

Функцию можно вызвать с помощью другого узла Code Block в том же файле, указав имя и такое же число аргументов. Этот процесс аналогичен использованию готовых узлов из библиотеки.

FunctionName(in1,in2);

Упражнение

Скачайте файл примера для этого упражнения (щелкните правой кнопкой мыши и выберите «Сохранить ссылку как...»). Полный список файлов примеров можно найти в приложении. Functions_SphereByZ.dyn

В этом упражнении мы создадим типовую программу, которая будет генерировать сферы на основе вводимого списка точек. Радиус сфер определяется свойством Z каждой точки.

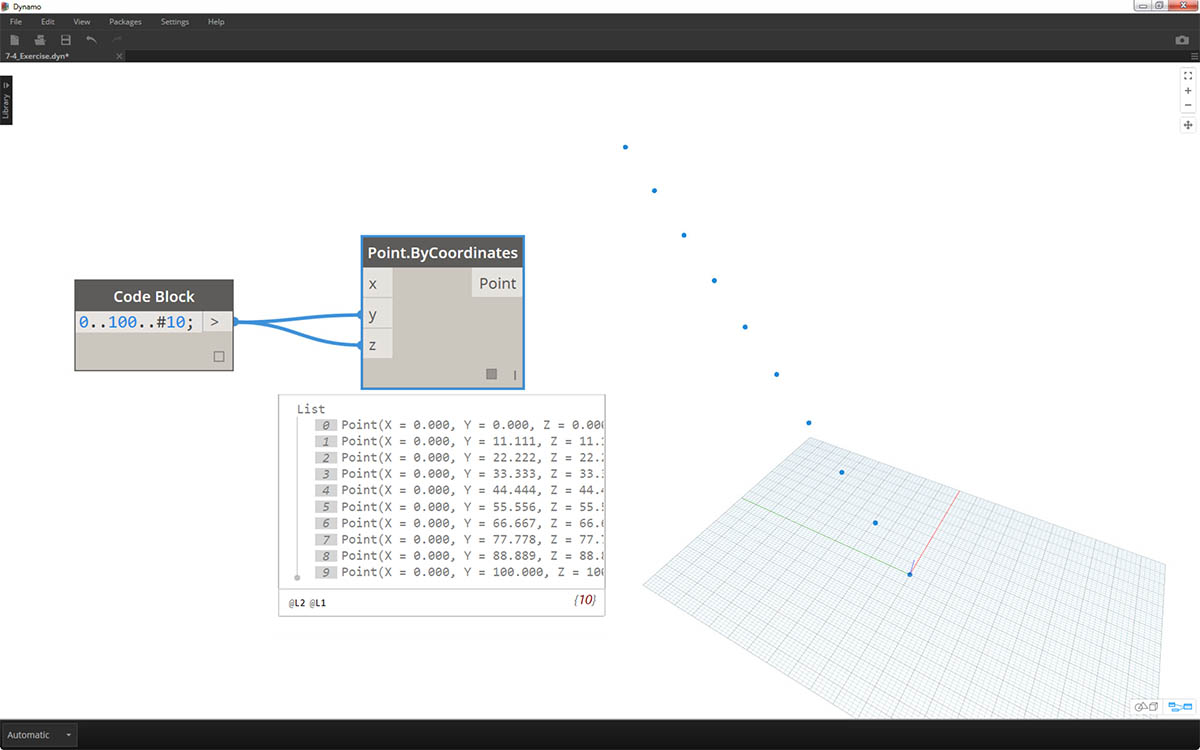

Для начала зададим десять числовых значений в диапазоне от 0 до 100. Соединим этот узел с узлом Point.ByCoordinates для создания диагональной линии.

1. Создайте Code Block и введите в него следующую строку кода:

   def sphereByZ(inputPt){
   };


inputPt — это имя, заданное для точек, которые будут определять функцию. В настоящее время эта функция не выполняет никаких действий, но она будет дополнена по ходу работы.

1. Дополним функцию Code Block, разместив комментарий и переменную sphereRadius, которая запрашивает положение каждой точки по оси Z. Напомним, что метод inputPt.Z не нужно заключать в скобки. Это запрос свойств существующего элемента, поэтому указывать входные данные не требуется.

   def sphereByZ(inputPt,radiusRatio)
   {
   //get Z Value, use it to drive radius of sphere
   sphereRadius=inputPt.Z;
   };

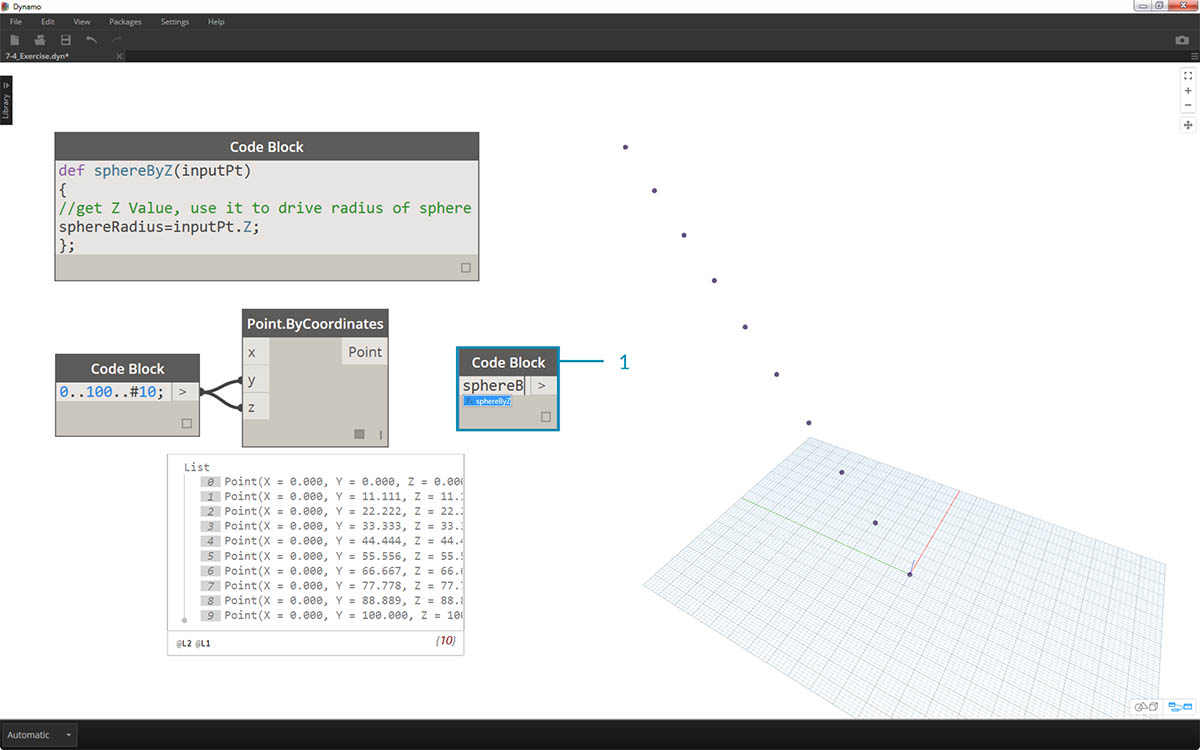

1. Вызовем функцию, созданную в другом узле Code Block. Если дважды щелкнуть в активном окне для создания нового узла Code Block и ввести sphereB, то вы увидите, что Dynamo предложит использовать созданную выше функцию sphereByZ. Функция была добавлена в библиотеку IntelliSense! Неплохо.

1. Теперь вызовем функцию и создадим переменную Pt, чтобы использовать созданные ранее точки.

   sphereByZ(Pt)


1. Обратите внимание, что на выходе мы получили нулевые значения. С чем это связано? При определении функции был задан расчет переменной sphereRadius, но не было указано, что именно функция должна возвращать в качестве выходных данных. Наших следующим шагом будет исправление этого упущения.

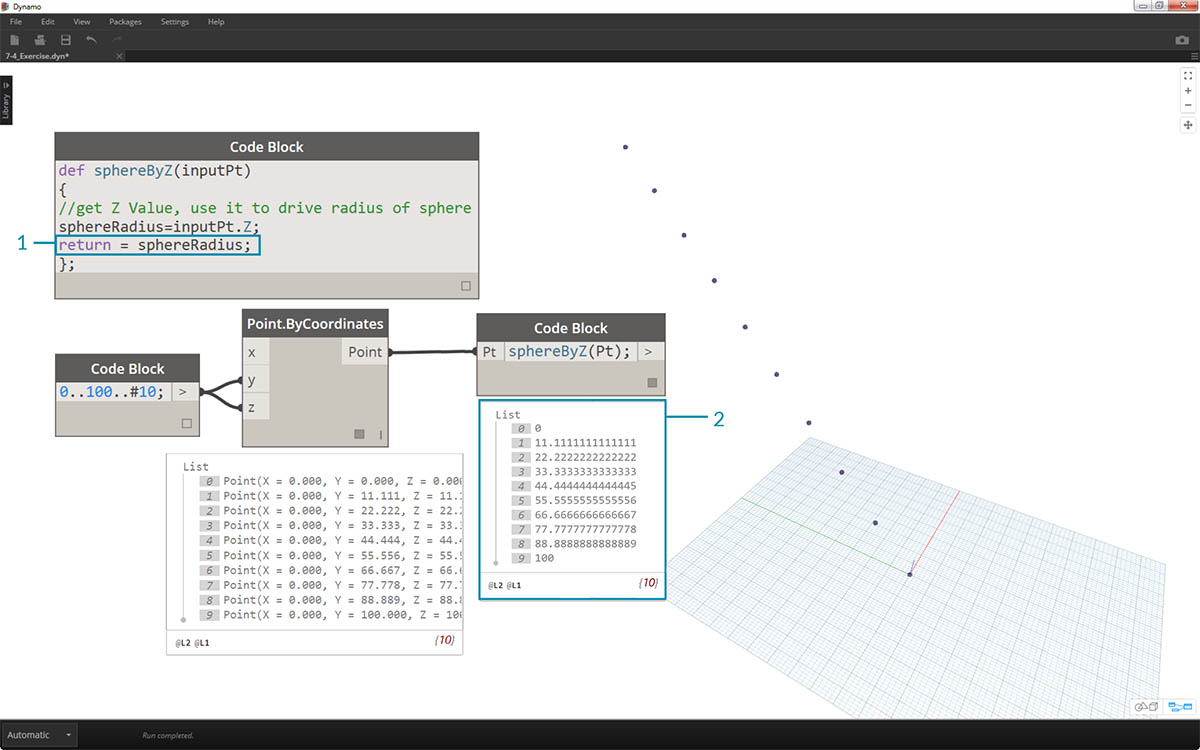

1. Это важный шаг: необходимо задать выходные данные функции, добавив строку return = sphereRadius в функцию sphereByZ.
2. Теперь Code Block выводит координаты Z каждой точки.

Создадим сферы, отредактировав родительскую функцию.

1. Сначала определим сферу с помощью следующей строки кода: sphere=Sphere.ByCenterPointRadius(inputPt,sphereRadius);.
2. Затем изменим возвращаемое значение на sphere вместо sphereRadius: return = sphere;. В области предварительного просмотра Dynamo появились огромные сферы.

1. Чтобы отрегулировать размер этих сфер, изменим значение sphereRadius, добавив делитель: sphereRadius = inputPt.Z/20;. Теперь можно различить отдельные сферы и проследить связь между радиусом и значением Z.

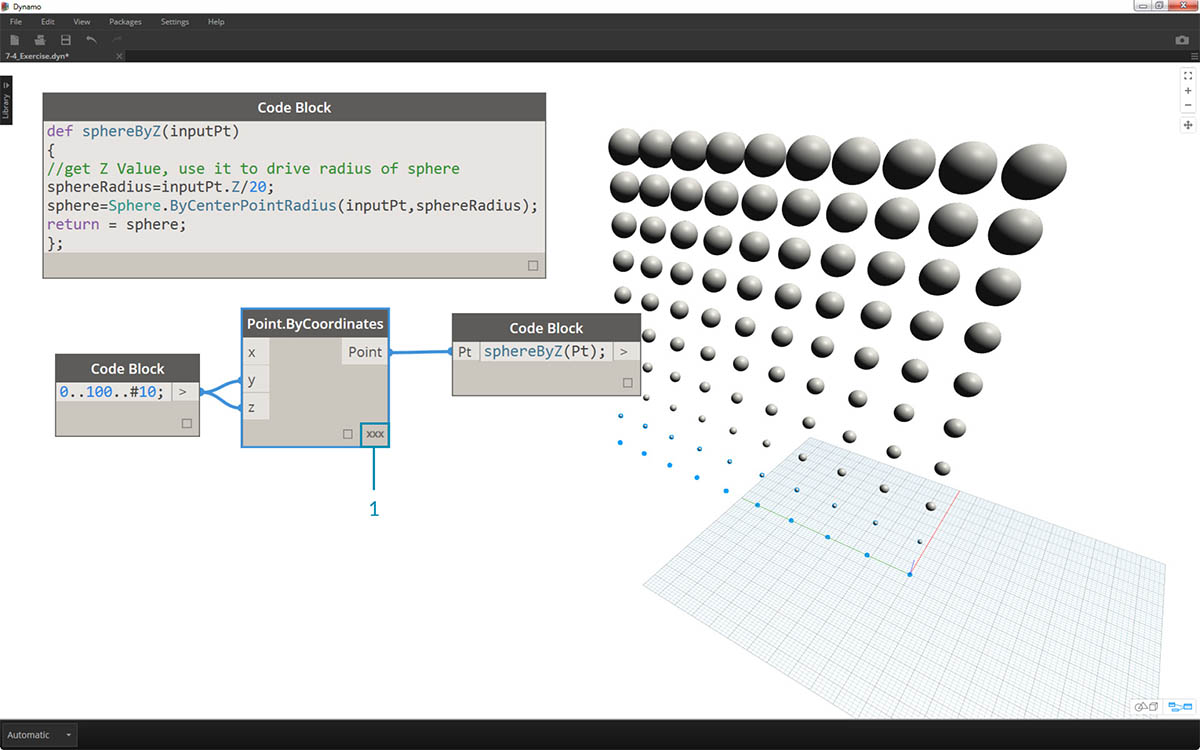

1. В узле Point.ByCoordinates изменим режим переплетения с Кратчайший на Декартово произведение, в результате чего будет создана сетка точек. Функция sphereByZ все еще действует, поэтому все точки создают сферы с радиусами, основанными на значениях Z.

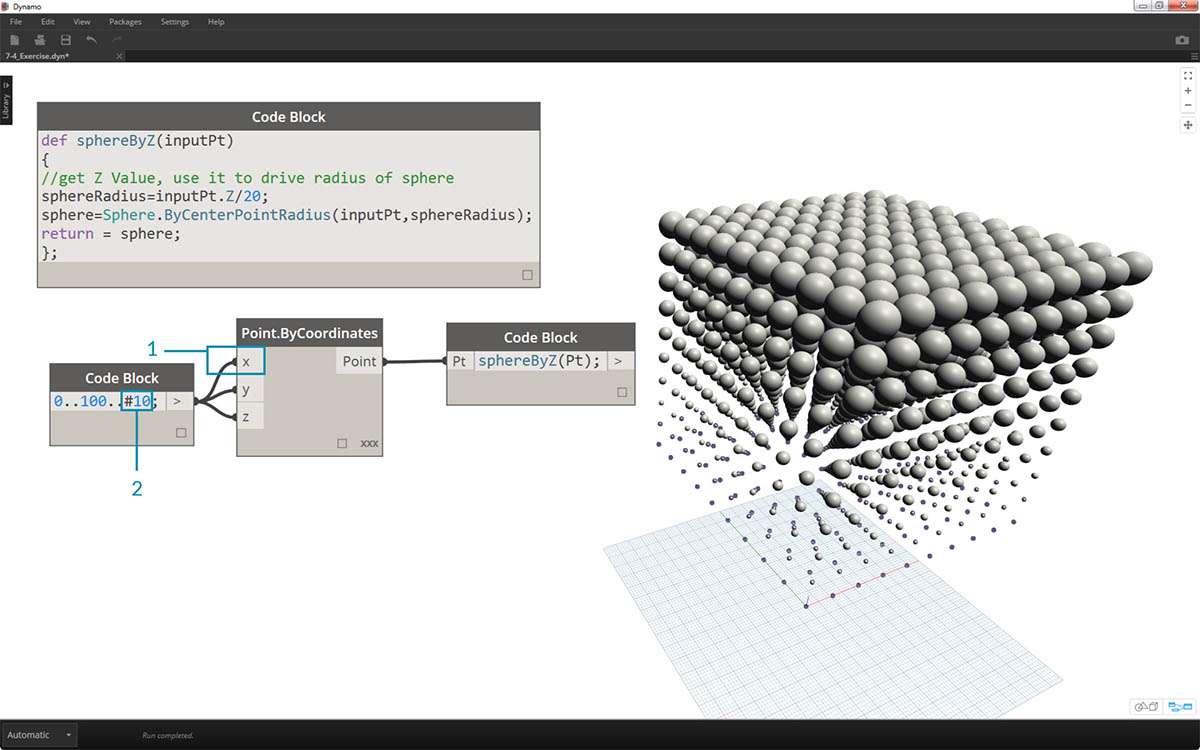

1. Для проверки соединим исходный список чисел с входным портом X узла Point.ByCoordinates. Мы получили куб из сфер.
2. Примечание. Если для расчета компьютеру требуется много времени, попробуйте уменьшить значение #10 и задать вместо него, например, #5.

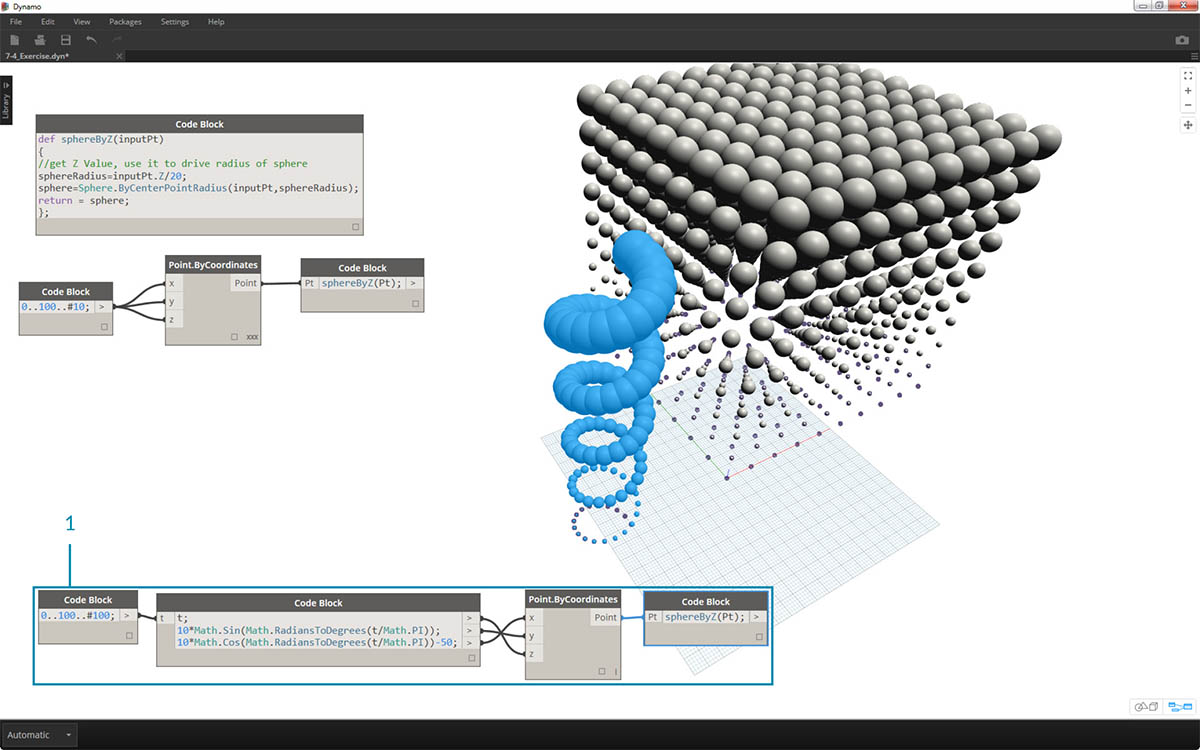

1. Поскольку созданная нами функция sphereByZ является типовой, можно вызвать спираль из предыдущего урока и применить эту функцию к ней.

И последний шаг: настройка коэффициента радиуса с помощью пользовательских параметров. Для этого необходимо создать новый входной порт для функции и заменить делитель 20 параметром.

1. Изменим определение sphereByZ на следующее:

   def sphereByZ(inputPt,radiusRatio)
   {
   //get Z Value, use it to drive radius of sphere
   sphereRadius=inputPt.Z/radiusRatio;
   //Define Sphere Geometry
   sphere=Sphere.ByCenterPointRadius(inputPt,sphereRadius);
   //Define output for function
   return sphere;
   };


1. Обновим дочерние узлы Code Block, добавив переменную ratio к входным данным: sphereByZ(Pt,ratio);. Добавим регулятор к только что созданному узлы Code Block. Теперь можно изменять размер радиусов на основе коэффициента.
