Редактирование

Одной из мощнейших возможностей Dynamo является редактирование параметров на параметрическом уровне. Например, для управления параметрами массива элементов можно использовать генеративный алгоритм или результаты моделирования. Таким образом, в проекте Revit набору экземпляров из одного семейства можно присвоить пользовательские свойства.

Параметры типов и экземпляров

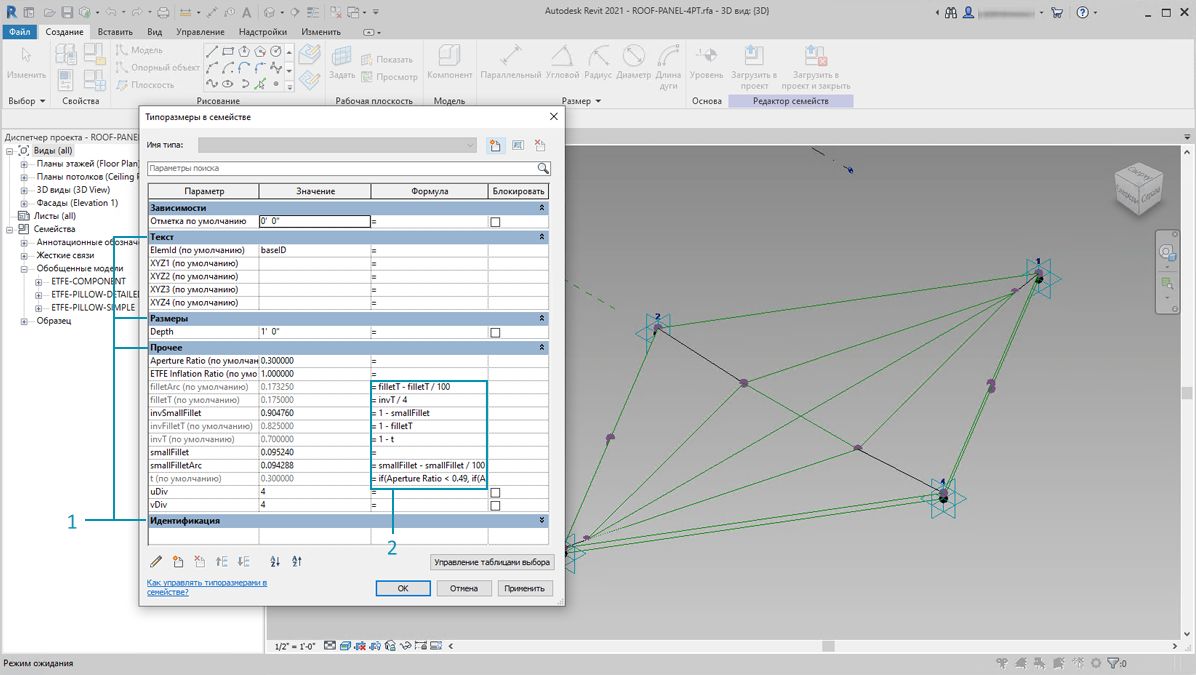

1. Параметры экземпляра определяют апертуру панелей на поверхности крыши в диапазоне значений коэффициента апертуры от 0,1 до 0,4.
2. Параметры на основе типа применяются к каждому элементу на поверхности, так как они относятся к одному и тому же типоразмеру в семействе. Например, материал каждой панели может определяться параметром на основе типа.

1. Если вы уже настраивали семейства Revit, то должны помнить, что необходимо назначить тип параметра (строка, номер, размер и т. д.). При назначении параметров в Dynamo убедитесь, что выбран правильный тип данных.
2. Dynamo можно также использовать в сочетании с параметрическими зависимостями, определенными в свойствах семейства Revit.

Напоминаем, что в Revit существуют параметры типа и параметры экземпляра. Их все можно редактировать в Dynamo, но в данном упражнении рассматриваются параметры экземпляра.

Примечание. По мере открытия новых возможностей, которые обеспечивают параметры редактирования, будет увеличиваться и количество элементов Revit, которые можно изменить с помощью Dynamo. Это может потребовать дополнительных вычислительных ресурсов, что, естественно, повлияет на скорость работы. При редактировании большого количества элементов можно воспользоваться узлом заморозки, чтобы приостановить выполнение операций Revit во время создания графика. Для получения дополнительных сведений об узлах заморозки ознакомьтесь с разделом, посвященным заморозке, в главе о твердых телах.

Единицы измерения

Начиная с версии 0.8, в Dynamo практически не используются единицы измерения. Это позволяет модулю оставаться абстрактной средой визуального программирования. Узлы Dynamo, которые взаимодействуют с размерами Revit, будут ссылаться на единицы измерения проекта Revit. Например, если в Revit с помощью Dynamo задается параметр длины, число, указанное в качестве значения в Dynamo, будет соответствовать единицам измерения по умолчанию в проекте Revit. В приведенном ниже упражнении используются метры.

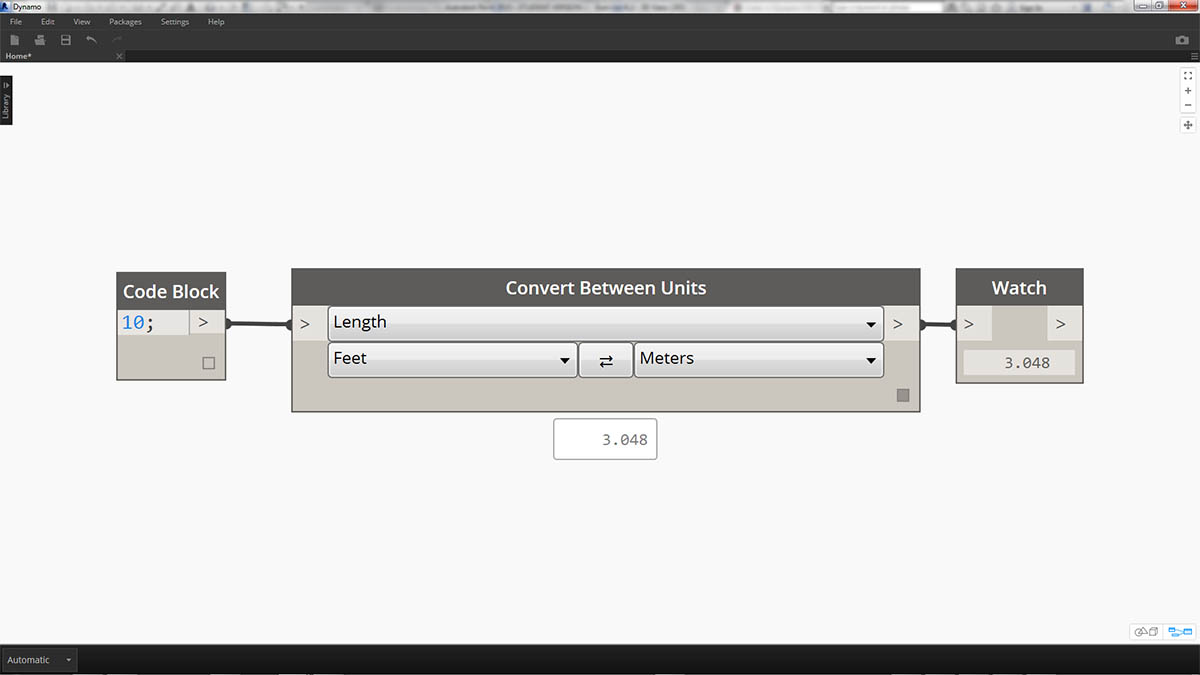

Для быстрого преобразования единиц измерения используйте узел Convert Between Units. Это удобный инструмент для динамического преобразования единиц измерения длины, площади и объема.

Упражнение

Скачайте файлы примера для этого упражнения (щелкните правой кнопкой мыши и выберите «Сохранить ссылку как...»). Полный список файлов примеров можно найти в приложении.

1. Editing.dyn
2. ARCH-Editing-BaseFile.rvt

В этом упражнении основное внимание уделяется редактированию элементов Revit без выполнения геометрических операций в Dynamo. В данном случае геометрия Dynamo не импортируется, а просто редактируются параметры в проекте Revit. Это упражнение базового уровня. Опытным пользователям Revit следует обратить внимание на то, что хотя речь идет о параметрах экземпляров формообразующего элемента, тот же принцип можно применить и к целому массиву элементов. Все действия выполняются с помощью узла Element.SetParameterByName.

Начнем с файла Revit, используемого в этом разделе в качестве примера. Несущие элементы и адаптивные фермы из предыдущего раздела были удалены. В этом упражнении мы рассмотрим параметрическую оснастку в Revit и манипуляции в Dynamo.

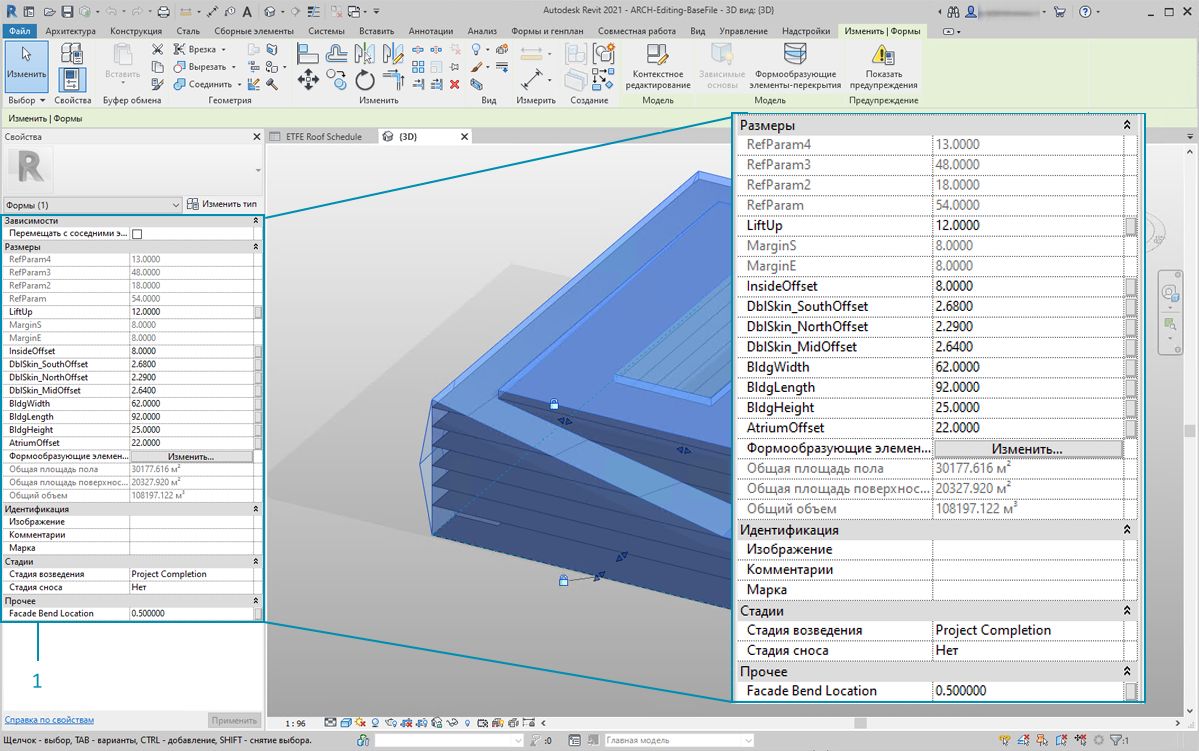

1. При выборе здания в разделе «Формообразующий элемент» в Revit на панели «Свойства» отображается массив параметров экземпляра.

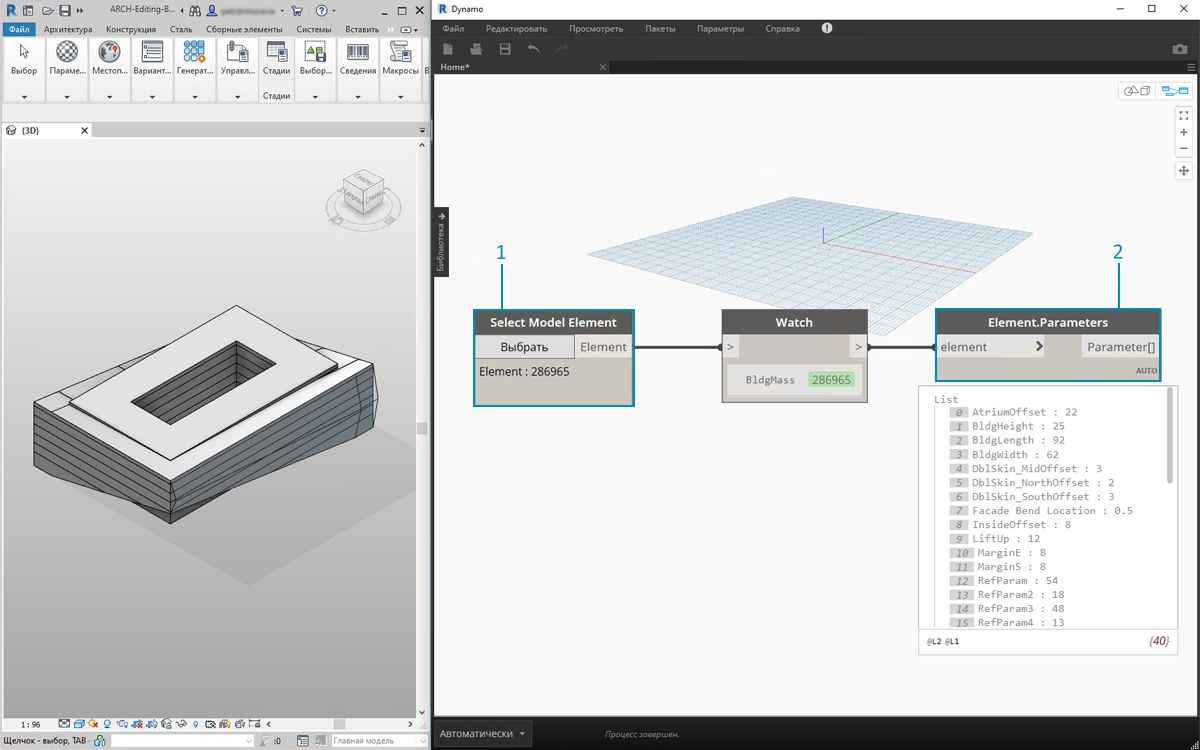

1. Выберите формообразующий элемент здания с помощью узла Select Model Element.
2. Можно запросить все параметры этого формообразующего элемента с помощью узла Element.Parameters. Сюда входят параметры типа и экземпляра.

1. Для поиска нужных параметров используйте узел Element.Parameters. Кроме того, можно выбрать имена параметров для редактирования, изучив панель свойств из предыдущего шага. В данном случае необходимы параметры, которые влияют на большие геометрические перемещения формообразующего элемента здания.
2. Внесем изменения в элемент Revit, используя узел Element.SetParameterByName.
3. С помощью блока кода зададим список этих параметров, заключая каждый элемент в кавычки, чтобы обозначить его как строку. Можно также использовать узел List.Create с последовательностью узлов string, соединенных с несколькими входными параметрами. Работать с блоками кода быстрее и проще. Необходимо лишь убедиться, что строка точно соответствует имени в Revit с учетом регистра: {"BldgWidth","BldgLength","BldgHeight", "AtriumOffset", "InsideOffset","LiftUp"};.

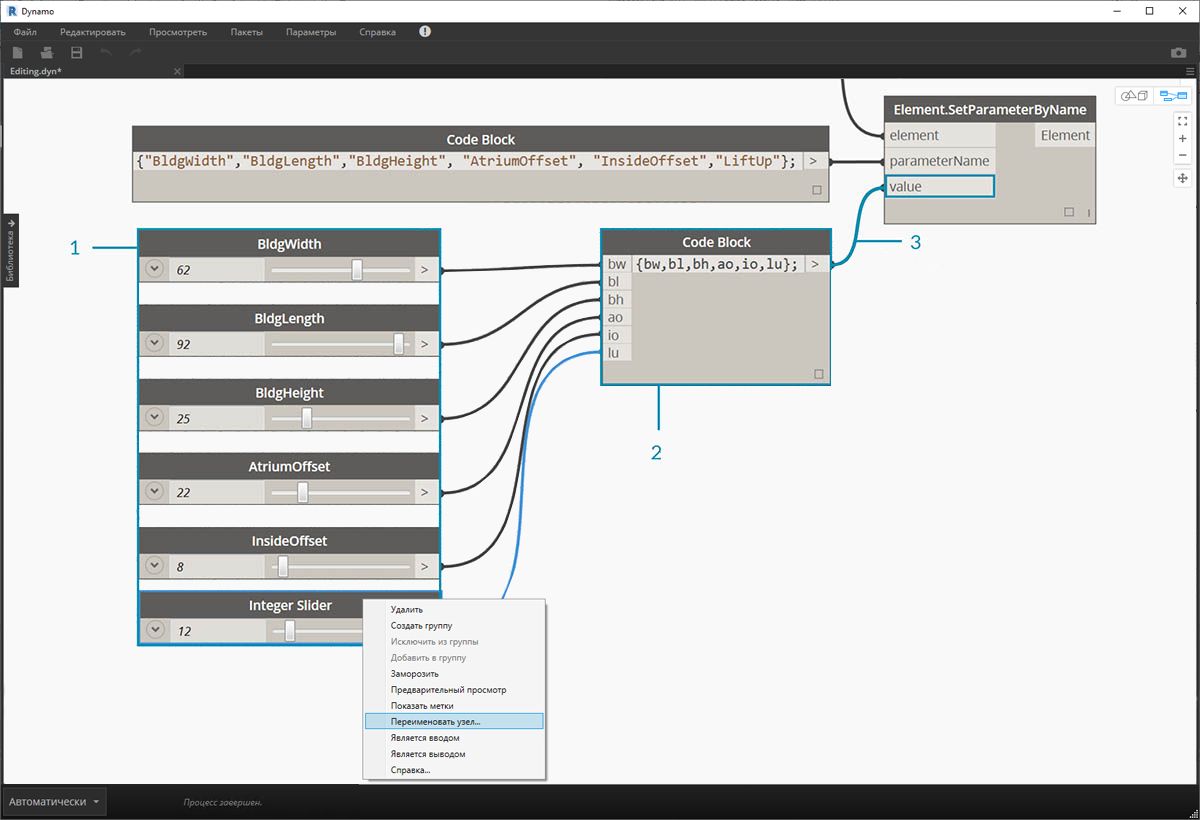

1. Кроме того, необходимо указать значения для каждого параметра. Добавьте шесть узлов Integer Slider в рабочую область и переименуйте их в соответствии с параметром в списке. Для каждого регулятора установите значение, показанное на изображении выше (сверху вниз — 62,92,25,22,8,12).
2. Создайте другой блок кода, содержащий список той же длины, что и имена параметров. В этом случае мы присваиваем имена переменным (без кавычек), которые создают входные данные для блока кода.Соедините регуляторы с соответствующими входными параметрами: {bw,bl,bh,ao,io,lu};.
3. Соедините блок кода с узлом Element.SetParameterByName*. Если установлен флажок «Автоматическое выполнение процесса», результаты отобразятся автоматически.

* Примечание. В этом примере рассматриваются параметры экземпляра, а не параметры типа.

Как и в Revit, многие параметры зависят друг от друга. Существует множество комбинаций, когда геометрия может нарушаться. Эту проблему можно решить с помощью формул, заданных в свойствах параметров. Кроме того, аналогичный алгоритм можно воспроизвести с помощью математических операций в Dynamo (можно выполнить в дополнение к этому упражнению).

1. С помощью следующей комбинации можно придать оригинальный дизайн формообразующему элементу здания: 100,92,100,25,13,51.4

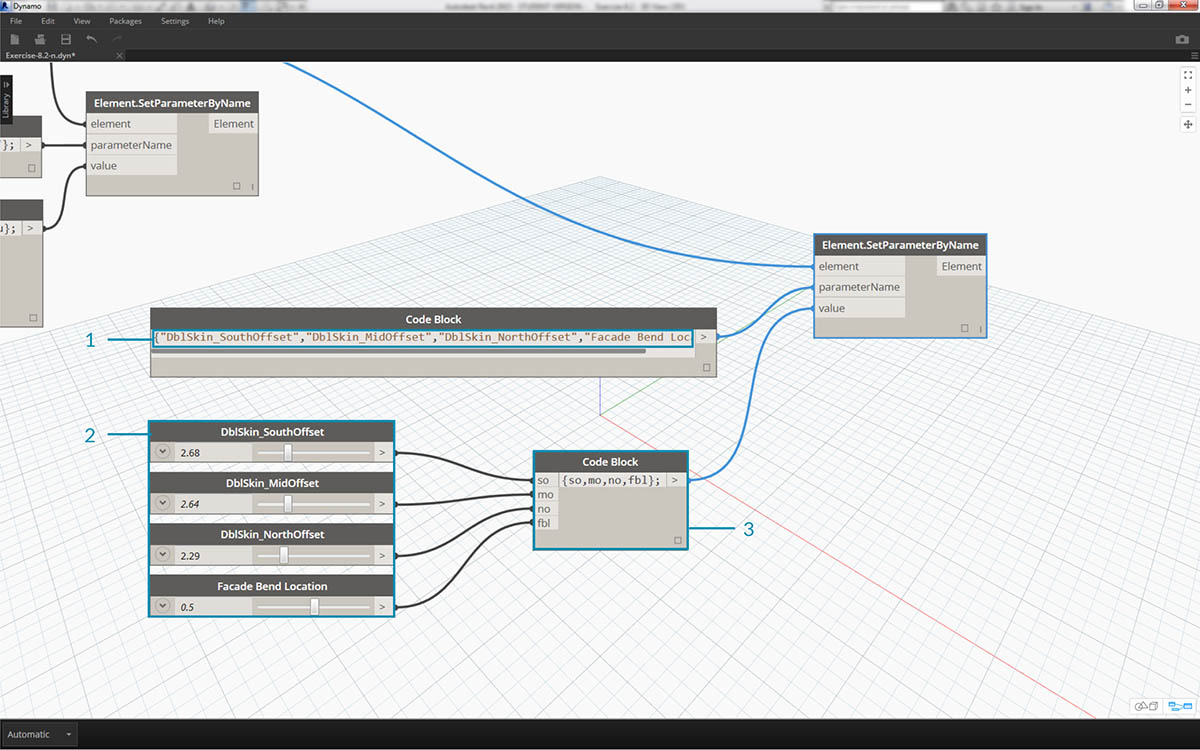

1. Скопируем график и рассмотрим остекление фасада, где будет находиться ферма. В данном случае изолируем четыре параметра: {"DblSkin_SouthOffset","DblSkin_MidOffset","DblSkin_NorthOffset","Facade Bend Location"};.
2. Кроме того, создадим регуляторы чисел и присвоим им имена соответствующих параметров. Первые три регулятора (сверху вниз) необходимо перенастроить на область [0,10], а последний (Facade Bend Location) — на область [0,1]. Эти значения в нисходящем порядке должны начинаться со следующих чисел (хотя сами они произвольные): 2.68,2.64,2.29,0.5.
3. Создайте новый блок кода и соедините регуляторы: {so,mo,no,fbl};.

1. Изменяя регуляторы в этой части графика, можно сделать остекление фасада значительно более прочным: 9,98,10,0,9.71,0,31.
