Python

Python — это широко распространенный язык программирования, получивший большую популярность благодаря стилю используемого синтаксиса. Этот язык значительно доступнее и проще, чем многие другие языки программирования. Python поддерживает модули и пакеты, а также может быть внедрен в существующие приложения. Примеры в этом разделе предполагают наличие базовых знаний о языке Python. Тем, кто только начинает работу с Python, мы рекомендуем посетить страницу Getting Started на веб-сайте Python.org.

Визуальное и текстовое программирование

Зачем использовать текстовое программирование в среде визуального программирования Dynamo? Как уже говорилось в главе 1.1, визуальное программирование имеет ряд преимуществ. Оно позволяет создавать программы в интуитивно-понятном визуальном интерфейсе, не обладая навыками работы со специальным синтаксисом. Однако визуальная программа может оказаться перегруженной, а порой и недостаточно функциональной. Для сравнения, в Python реализованы гораздо более доступные способы записи условных выражений (если/то) и создания циклов. Python — это мощный инструмент, который позволяет расширить возможности Dynamo и заменить большое количество узлов компактными строками кода.

Визуальная программа

Текстовая программа

import clr
clr.AddReference('ProtoGeometry')
from Autodesk.DesignScript.Geometry import *

solid = IN[0]
seed = IN[1]
xCount = IN[2]
yCount = IN[3]

solids = []

yDist = solid.BoundingBox.MaxPoint.Y-solid.BoundingBox.MinPoint.Y
xDist = solid.BoundingBox.MaxPoint.X-solid.BoundingBox.MinPoint.X

for i in xRange:
for j in yRange:
fromCoord = solid.ContextCoordinateSystem
toCoord = fromCoord.Rotate(solid.ContextCoordinateSystem.Origin,Vector.ByCoordinates(0,0,1),(90*(i+j%val)))
vec = Vector.ByCoordinates((xDist*i),(yDist*j),0)
toCoord = toCoord.Translate(vec)
solids.append(solid.Transform(fromCoord,toCoord))

OUT = solids

Узел Python

Подобно блокам кода узлы Python представляют собой интерфейс сценариев в среде визуального программирования. Узел Python находится в разделе Core > Scripting в библиотеке. Двойной щелчок на узле приводит к открытию редактора сценариев Python (можно также щелкнуть узел правой кнопкой мыши и выбрать команду Редактировать...).

Редактор сценариев

Сверху находится подсказка, которая поможет обратиться к нужным библиотекам. Входные данные хранятся в массиве IN. Значения возвращаются в Dynamo путем назначения переменной OUT.

Библиотека Autodesk.DesignScript.Geometry позволяет использовать точечные обозначения, аналогичные блокам кода. Дополнительные сведения о синтаксисе Dynamo см. в главе 7.2, а также в Руководстве по DesignScript. При вводе определенного типа геометрии (например, Point.) отображается список методов, доступных для создания и запроса точек.

Методы включают в себя конструкторы (например, ByCoordinates), действия (например, Add) и запросы (например, координаты X, Y и Z).

Упражнение

Скачайте файл примера для этого упражнения (щелкните правой кнопкой мыши и выберите «Сохранить ссылку как...»). Полный список файлов примеров можно найти в приложении. Python_Custom-Node.dyn

В этом примере мы напишем сценарий Python для создания образцов на основе твердотельного модуля и преобразуем этот сценарий в пользовательский узел. Сначала создадим твердотельный модуль с помощью узлов Dynamo.

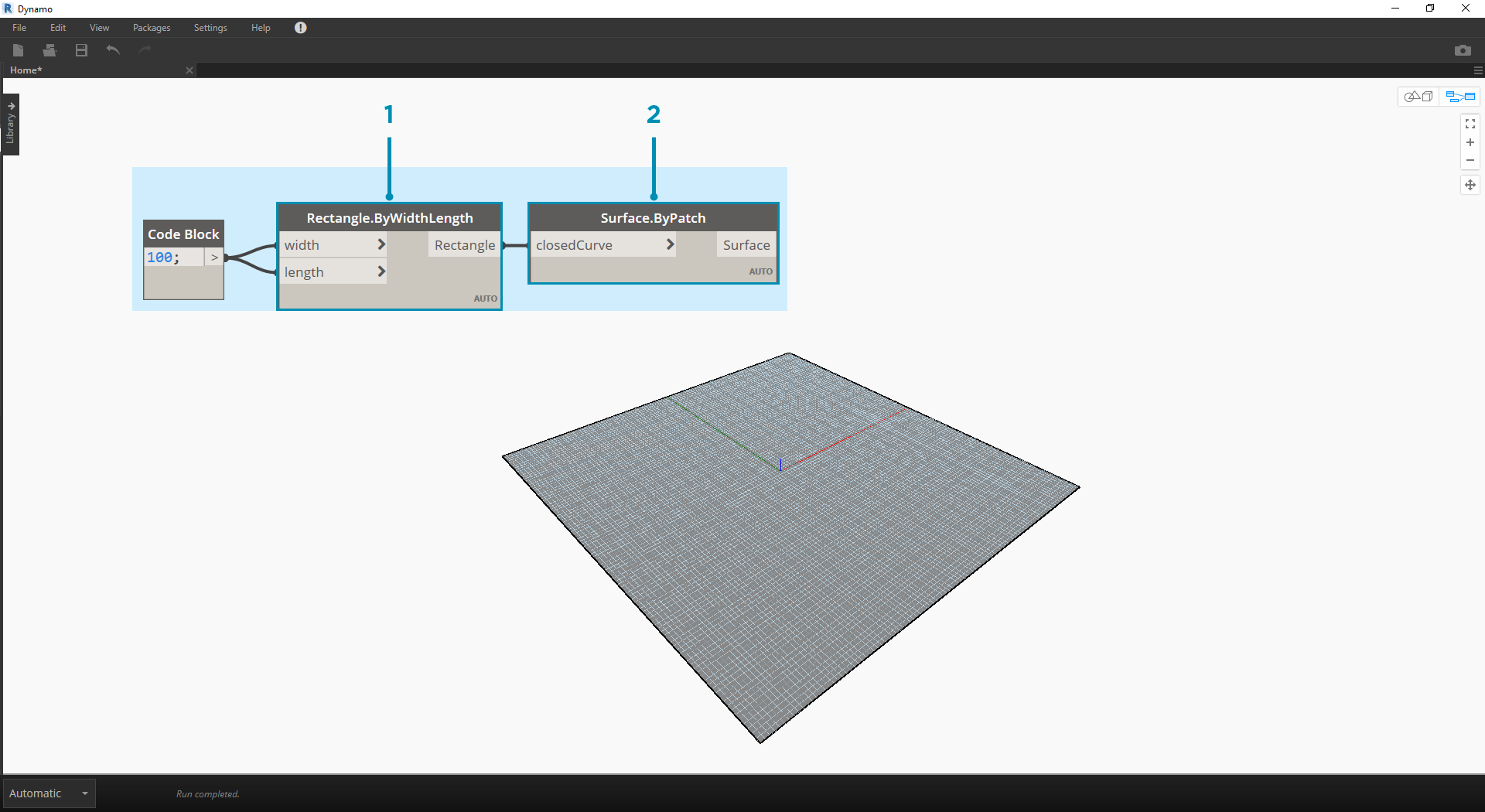

  1. Rectangle.ByWidthLength. Создайте прямоугольник, который будет служить основой твердого тела.
  2. Surface.ByPatch. Соедините прямоугольник с входным параметром closedCurve для создания нижней поверхности.

  1. Geometry.Translate. Соедините прямоугольник с входным параметром geometry для его перемещения вверх, используя блок кода для указания толщины основания тела.
  2. Polygon.Points. Запросите извлечение угловых точек из преобразованного прямоугольника.
  3. Geometry.Translate. Используйте блок кода для создания списка из четырех значений, соответствующих четырем точкам, перемещающим один угол тела вверх.
  4. Polygon.ByPoints. С помощью преобразованных точек воссоздайте верхний полигон.
  5. Surface.ByPatch. Присоедините полигон для создания верхней поверхности.

Теперь, имея в распоряжении верхнюю и нижнюю поверхности, выполним лофтинг между двумя профилями, чтобы создать стороны тела.

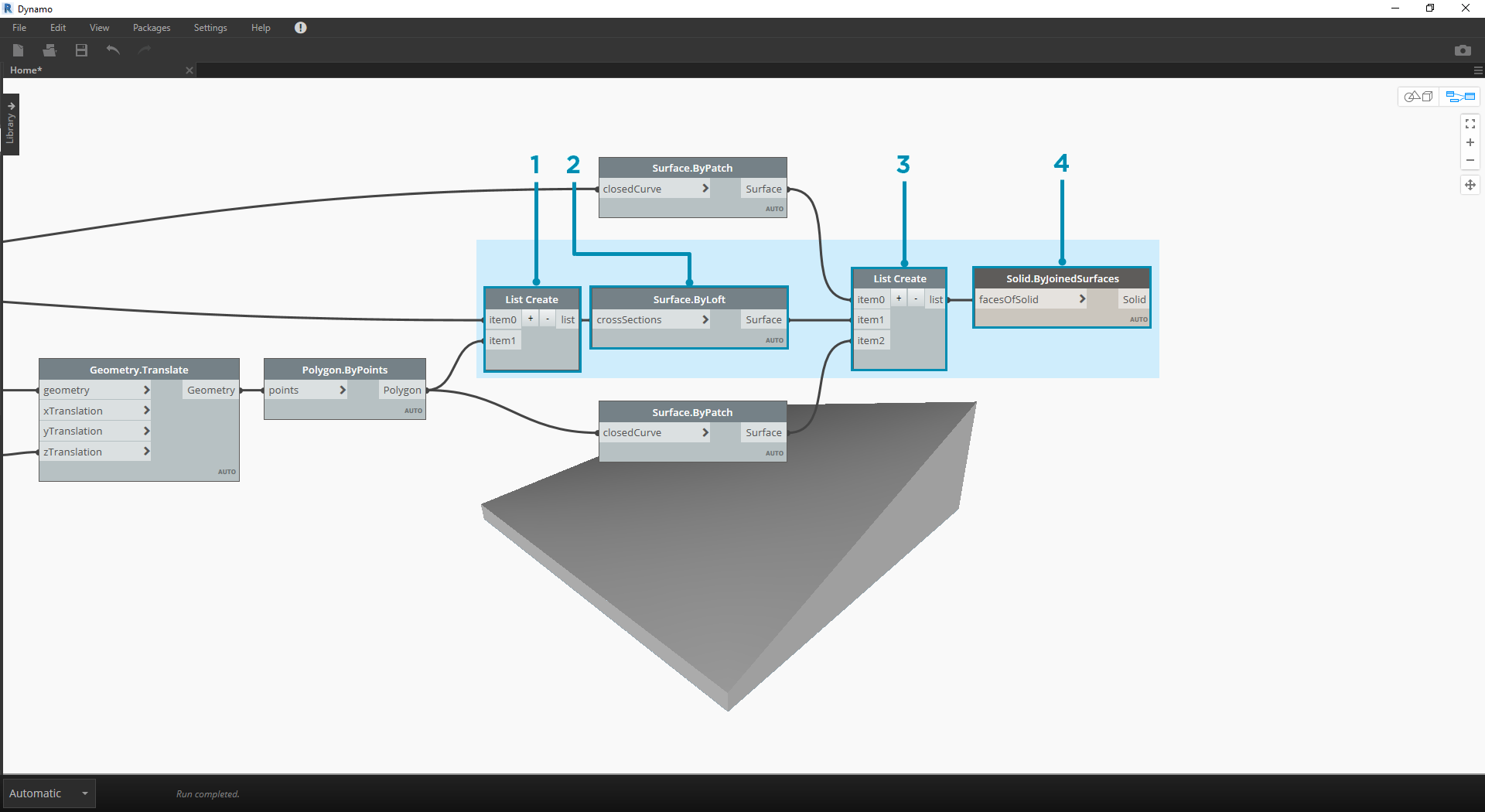

  1. List.Create. Соедините нижний прямоугольник и верхний полигон с входными параметрами индекса.
  2. Surface.ByLoft. Выполните лофтинг двух профилей для создания сторон тела.
  3. List.Create. Соедините верхнюю, боковую и нижнюю поверхности с входными параметрами индекса для создания списка поверхностей.
  4. Solid.ByJoinedSurfaces. Соедините поверхности для создания твердотельного модуля.

Теперь, получив твердое тело, перетащите в рабочее пространство узел сценария Python.

Чтобы добавить дополнительные входные параметры к узлу, закройте редактор и щелкните значок «+» на узле. Входным параметрам присваиваются имена IN[0], IN[1] и т. д. Это говорит о том, что они представляют элементы в списке.

Начнем с определения входных и выходных параметров. Дважды щелкните узел, чтобы открыть редактор Python.

# Enable Python support and load DesignScript library
import clr
clr.AddReference('ProtoGeometry')
from Autodesk.DesignScript.Geometry import *

# The inputs to this node will be stored as a list in the IN variables.
#The solid module to be arrayed
solid = IN[0]
#A number that determines which rotation pattern to use
seed = IN[1]
#The number of solids to array in the X and Y axes
xCount = IN[2]
yCount = IN[3]

#Create an empty list for the arrayed solids
solids = []

# Place your code below this line

# Assign your output to the OUT variable.
OUT = solids

Смысл этого кода будет понятен позже по мере выполнения упражнения. Далее необходимо подумать о том, какая информация необходима для создания массива на основе имеющегося твердотельного модуля. Во-первых, необходимо знать размеры тела, чтобы определить расстояние переноса. Из-за ошибки, связанной с ограничивающей рамкой, для ее создания необходимо использовать геометрию кривой кромки.

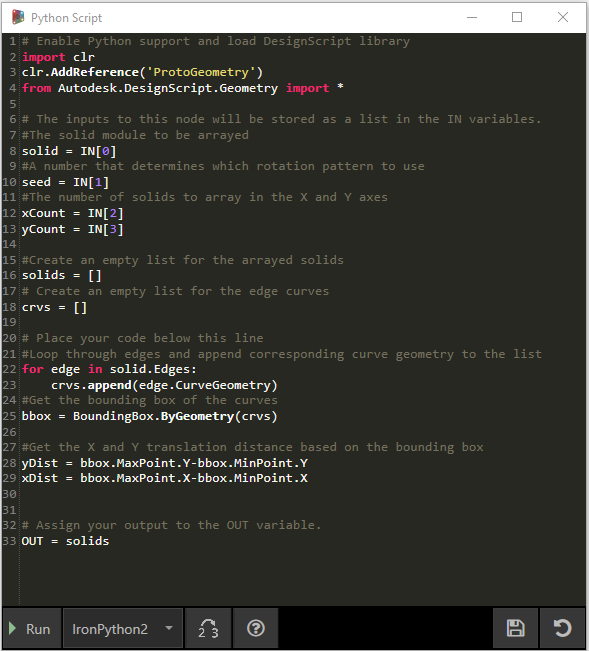

Пример узла Python в Dynamo. Обратите внимание, что используется тот же синтаксис, что и в заголовках узлов Dynamo. Код с комментариями показан ниже.

# Enable Python support and load DesignScript library
import clr
clr.AddReference('ProtoGeometry')
from Autodesk.DesignScript.Geometry import *

# The inputs to this node will be stored as a list in the IN variables.
#The solid module to be arrayed
solid = IN[0]
#A number that determines which rotation pattern to use
seed = IN[1]
#The number of solids to array in the X and Y axes
xCount = IN[2]
yCount = IN[3]

#Create an empty list for the arrayed solids
solids = []
# Create an empty list for the edge curves
crvs = []

# Place your code below this line
#Loop through edges and append corresponding curve geometry to the list
for edge in solid.Edges:
crvs.append(edge.CurveGeometry)
#Get the bounding box of the curves
bbox = BoundingBox.ByGeometry(crvs)

#Get the X and Y translation distance based on the bounding box
yDist = bbox.MaxPoint.Y-bbox.MinPoint.Y
xDist = bbox.MaxPoint.X-bbox.MinPoint.X

# Assign your output to the OUT variable.
OUT = solids

Поскольку твердотельные модули будут не только преобразовываться, но и поворачиваться, воспользуемся операцией Geometry.Transform. Если посмотреть на узел Geometry.Transform, становится понятно, что для преобразования тела потребуется исходная система координат и целевая система координат. В качестве первой выступает контекстная система координат тела, а в качестве второй — система координат, которая различна для каждого модуля массива. Таким образом, чтобы система координат каждый раз преобразовывалась по-разному, необходимо перебирать значения координат по осям X и Y.

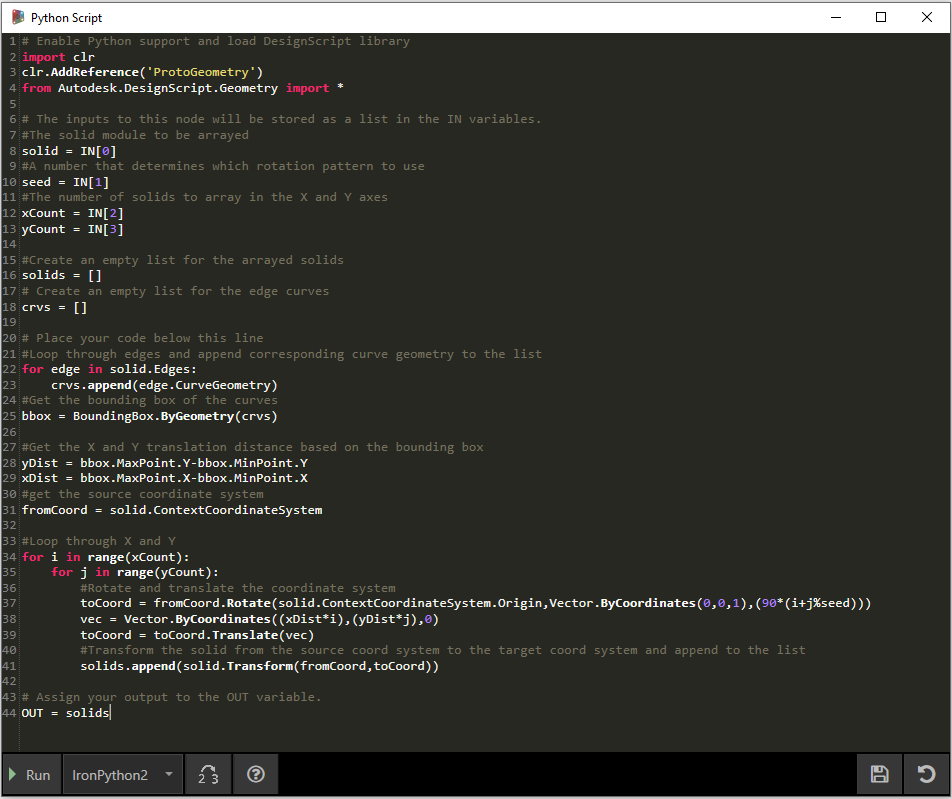

Пример узла Python в Dynamo. Код с комментариями показан ниже.

# Enable Python support and load DesignScript library
import clr
clr.AddReference('ProtoGeometry')
from Autodesk.DesignScript.Geometry import *

# The inputs to this node will be stored as a list in the IN variables.
#The solid module to be arrayed
solid = IN[0]
#A number that determines which rotation pattern to use
seed = IN[1]
#The number of solids to array in the X and Y axes
xCount = IN[2]
yCount = IN[3]

#Create an empty list for the arrayed solids
solids = []
# Create an empty list for the edge curves
crvs = []

# Place your code below this line
#Loop through edges and append corresponding curve geometry to the list
for edge in solid.Edges:
crvs.append(edge.CurveGeometry)
#Get the bounding box of the curves
bbox = BoundingBox.ByGeometry(crvs)

#Get the X and Y translation distance based on the bounding box
yDist = bbox.MaxPoint.Y-bbox.MinPoint.Y
xDist = bbox.MaxPoint.X-bbox.MinPoint.X
#get the source coordinate system
fromCoord = solid.ContextCoordinateSystem

#Loop through X and Y
for i in range(xCount):
for j in range(yCount):
#Rotate and translate the coordinate system
toCoord = fromCoord.Rotate(solid.ContextCoordinateSystem.Origin,Vector.ByCoordinates(0,0,1),(90*(i+j%seed)))
vec = Vector.ByCoordinates((xDist*i),(yDist*j),0)
toCoord = toCoord.Translate(vec)
#Transform the solid from the source coord system to the target coord system and append to the list
solids.append(solid.Transform(fromCoord,toCoord))

# Assign your output to the OUT variable.
OUT = solids

Чтобы выполнить код, щелкните кнопку Run (запуск) в узле Python.

Попробуйте изменить начальное значение для создания различных образцов. Кроме того, можно изменять параметры самого твердотельного модуля для получения различных эффектов. В Dynamo 2.0 можно просто изменить прототип и запустить его, не закрывая окно Python.

Создав нужный сценарий Python, сохраним его как пользовательский узел. Выберите узел сценария Python, щелкните правой кнопкой мыши и выберите создание узла из выбранных объектов.

Присвойте имя, добавьте описание и категорию.

При этом откроется новое рабочее пространство для редактирования пользовательского узла.

  1. Входные параметры. Измените имена входных параметров, сделав их более описательными, и добавьте типы данных и значения по умолчанию.
  2. Выходной параметр. Измените имя выходного параметра и сохраните узел в виде файла DYF.

Внесенные изменения появятся в пользовательском узле.
