Рабочее пространство
В рабочем пространстве Dynamo осуществляется непосредственная работа над визуальными программами. В нем также можно просмотреть предварительные результаты программирования путем визуализации полученной геометрии. Перемещаться по рабочему пространству, как и по пользовательскому узлу, можно с помощью мыши или кнопок в правом верхнем углу окна приложения. В правом нижнем углу можно выбрать режим просмотра для навигации.
Примечание. Узлы и геометрия имеют порядок прорисовки, вследствие чего при визуализации объекты могут накладываться друг на друга. Это может произойти при последовательном добавлении нескольких узлов, так как все они могут быть визуализированы в одном и том же месте рабочего пространства.
- Вкладки
- Кнопки масштабирования и панорамирования
- Режим предварительного просмотра
- Двойной щелчок в рабочем пространстве
Вкладки
При активной вкладке «Рабочее пространство» можно перемещаться по создаваемой программе и редактировать ее. При открытии нового файла по умолчанию отображается новая начальная страница рабочего пространства. Можно также открыть новое рабочее пространство пользовательского узла, используя меню «Файл» или указав нужные узлы и выбрав параметр New Node by Selection (Создать узел по выбранным объектам) в контекстном меню (подробнее о данной функции будет рассказано в следующих разделах).
Примечание. Одновременно может быть открыта только одна начальная страница рабочего пространства, при этом может быть открыто несколько рабочих пространств пользовательских узлов на дополнительных вкладках.
Навигация по графикам и областям предварительного 3D-просмотра
В Dynamo и графики, и их 3D-результаты (если создаются объекты геометрии) визуализируются в рабочем пространстве. По умолчанию активной областью предварительного просмотра является график. Его панорамирование и масштабирование можно выполнять с помощью кнопок навигации или средней кнопки мыши. Переключаться между активными областями предварительного просмотра можно тремя способами.
- Кнопки переключения режима предварительного просмотра в рабочем пространстве
- Щелчок правой кнопкой мыши в рабочем пространстве и выбор параметра Перейти к виду ...
- Сочетание клавиш (CTRL+B)
В режиме навигации по области предварительного 3D-просмотра также доступна возможность непосредственной манипуляции точками, описанная в разделе Начала работы.
Зумирование по центру
В режиме навигации по области предварительного 3D-просмотра можно свободно перемещать, зумировать и поворачивать модели. Для зумирования определенного объекта, созданного с помощью узла геометрии, можно выбрать отдельный узел, а затем использовать значок «Показать все».
- Выберите узел, соответствующий геометрии, которая должна располагаться по центру вида.
- Переключитесь на режим навигации по области предварительного 3D-просмотра.
- Щелкните значок «Показать все» в правом верхнем углу.
- Выбранная геометрия будет размещена по центру вида.
Работа с мышью
В зависимости от того, какой режим предварительного просмотра активен, кнопки мыши будут работать по-разному. Обычно левая кнопка мыши позволяет выбирать и задавать входные данные, правая — переходить к параметрам, а средняя — перемещаться по рабочему пространству. Если щелкнуть правой кнопкой мыши, отобразятся контекстные параметры, список которых определяется тем, где был произведен щелчок.
- Щелчок правой кнопкой мыши в рабочем пространстве
- Щелчок правой кнопкой мыши по узлу
- Щелчок правой кнопкой мыши по примечанию
Ниже приведена таблица действий, доступных при использовании мыши в разных режимах просмотра.
Действие мыши | Предварительный просмотр графика | Предварительный 3D-просмотр |
---|---|---|
Щелчок левой кнопкой | Выбор | Нет |
Щелчок правой кнопкой | Контекстное меню | Параметры зумирования |
Щелчок средней кнопкой | Панорамирование | Панорамирование |
Прокрутка | Зумирование | Зумирование |
Двойной щелчок | Создание блока кода | Нет |
Поиск в активном окне
Функция поиска в активном окне приложения Dynamo позволяет быстро получать доступ к подсказкам и описаниям узлов независимо от того, над какой частью графика вы работаете. Просто щелкнув правой кнопкой мыши, вы получаете доступ ко всем функциям поиска в библиотеке независимо от того, в какой части рабочей области вы находитесь.

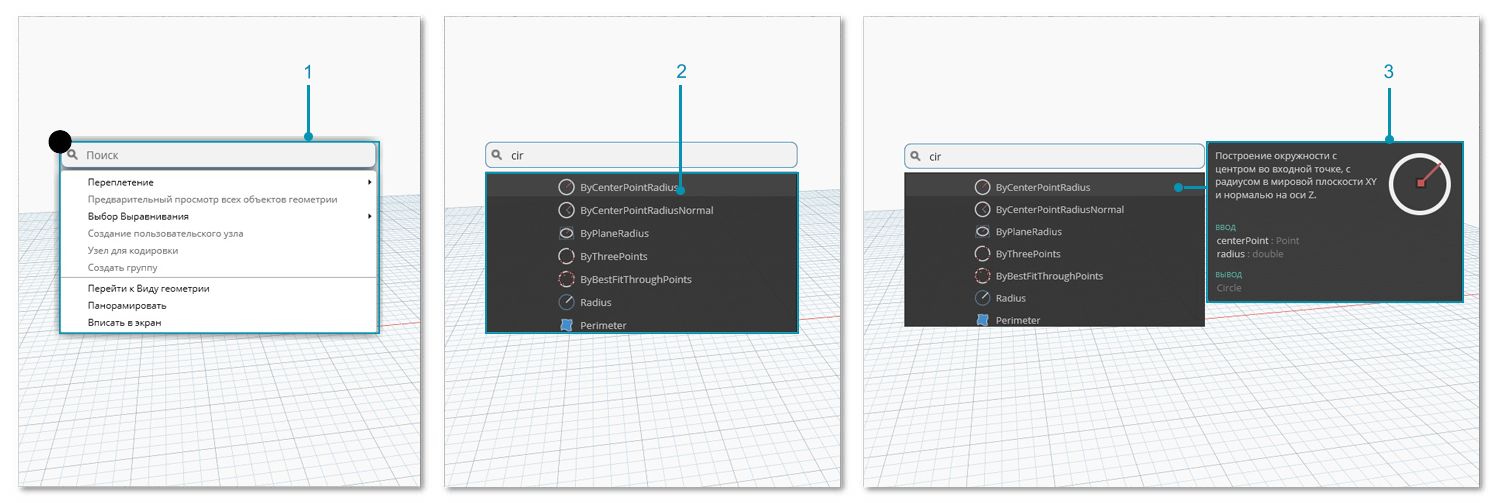

- Щелкните правой кнопкой в любом месте активного окна, чтобы вызвать функцию поиска. Если строка поиска пуста, отобразится раскрывающееся меню предварительного просмотра.
- При вводе данных в строку поиска раскрывающееся меню будет обновляться и отображать наиболее подходящие результаты поиска.
- Наведите указатель на результаты поиска, чтобы вывести соответствующие описания и подсказки.
Очистка компоновки узлов
Чем сложнее становятся создаваемые исполняемые файлы, тем важнее становится упорядочение объектов в активном окне Dynamo. Для работы с небольшим числом выбранных узлов в Dynamo используется инструмент Выбор выравнивания. Если требуется выполнить очистку по всему файлу, можно воспользоваться инструментом Очистить компоновку узла.
Перед очисткой узлов

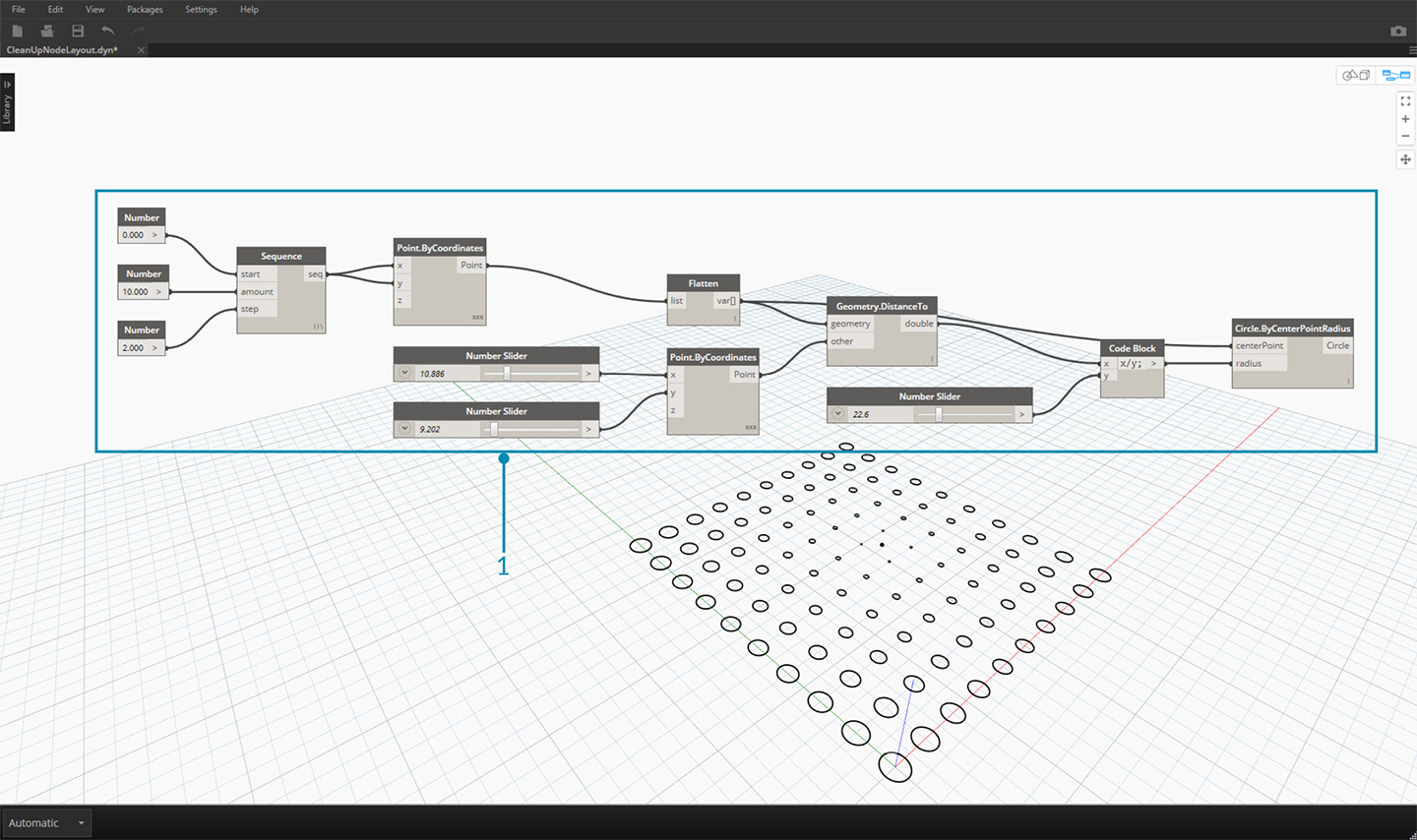

- Выберите узлы, которые требуется автоматически упорядочить, или оставьте все узлы невыбранными, чтобы выполнить очистку всех узлов в файле.

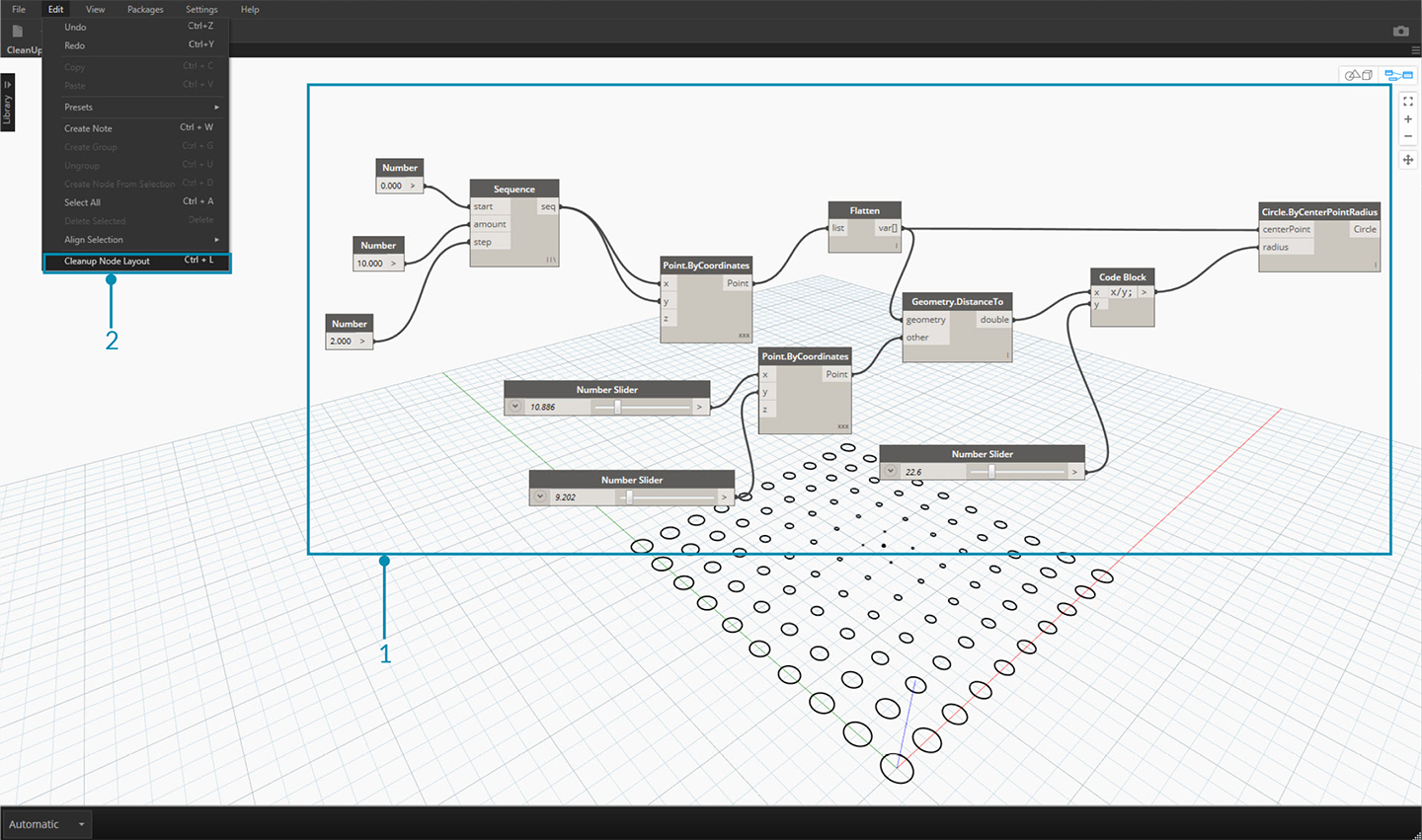

- Функция «Очистить компоновку узла» доступна на вкладке «Редактировать».
После очистки узлов
- Узлы будут автоматически перераспределены и выровнены, а все смещенные или перекрывающиеся узлы будут очищены и выровнены по соседним узлам.
