Создание

В Dynamo можно создать массив элементов Revit с полным параметрическим управлением. Узлы Revit в Dynamo позволяют импортировать элементы из типовых геометрических объектов в категории определенных типов (например, стены и перекрытия). В этом разделе рассматривается импорт параметрически гибких элементов с адаптивными компонентами.

Адаптивные компоненты

Адаптивный компонент — это гибкая категория семейства, которая хорошо подходит для генеративных приложений. После создания экземпляра можно построить сложный геометрический элемент, который определяется исходным положением адаптивных точек.

Пример адаптивного компонента на основе трех точек в редакторе семейств. Создается ферма, определяемая положением каждой адаптивной точки. В упражнении ниже с помощью этого компонента будет создана серия ферм по ширине фасада.

Принципы взаимодействия

Адаптивный компонент — хороший пример применения взаимодействия. Задав опорные адаптивные точки, можно создать массив адаптивных компонентов. В свою очередь, при переносе этих данных в другие программы есть возможность свести геометрию к простым данным. Примерно такая же логическая схема используется при импорте и экспорте в программе Excel.

Предположим, что консультант по фасадным работам хочет узнать местоположение элементов фермы без разбиения готовой геометрии. При подготовке к производству консультант может указать местоположение адаптивных точек для регенерации геометрии в такой программе, как Inventor.

Рабочий процесс, который будет рассмотрен в упражнении ниже, позволяет получить доступ ко всем этим данным во время создания определения формирования элементов Revit. Благодаря этому можно объединить этапы создания концепции, разработки документации и производства в единый рабочий процесс. В результате формируется более интеллектуальный и эффективный механизм взаимодействия.

Несколько элементов и списков

В упражнении ниже описывается, каким образом в Dynamo создаются ссылки на данные для создания элементов Revit. Для формирования нескольких адаптивных компонентов необходимо создать список списков, где в каждом списке будет три точки, соответствующие трем точкам адаптивного компонента. Это будет необходимо учитывать при управлении структурой данных в Dynamo.

Упражнение

Скачайте файлы примера для этого упражнения (щелкните правой кнопкой мыши и выберите «Сохранить ссылку как...»). Полный список файлов примеров можно найти в приложении.

1. Creating.dyn
2. ARCH-Creating-BaseFile.rvt

Возьмите файл примера из этого раздела (или продолжите работу с файлом Revit из предыдущего сеанса). В файле есть знакомый формообразующий элемент Revit.

1. После открытия файл выглядит следующим образом.

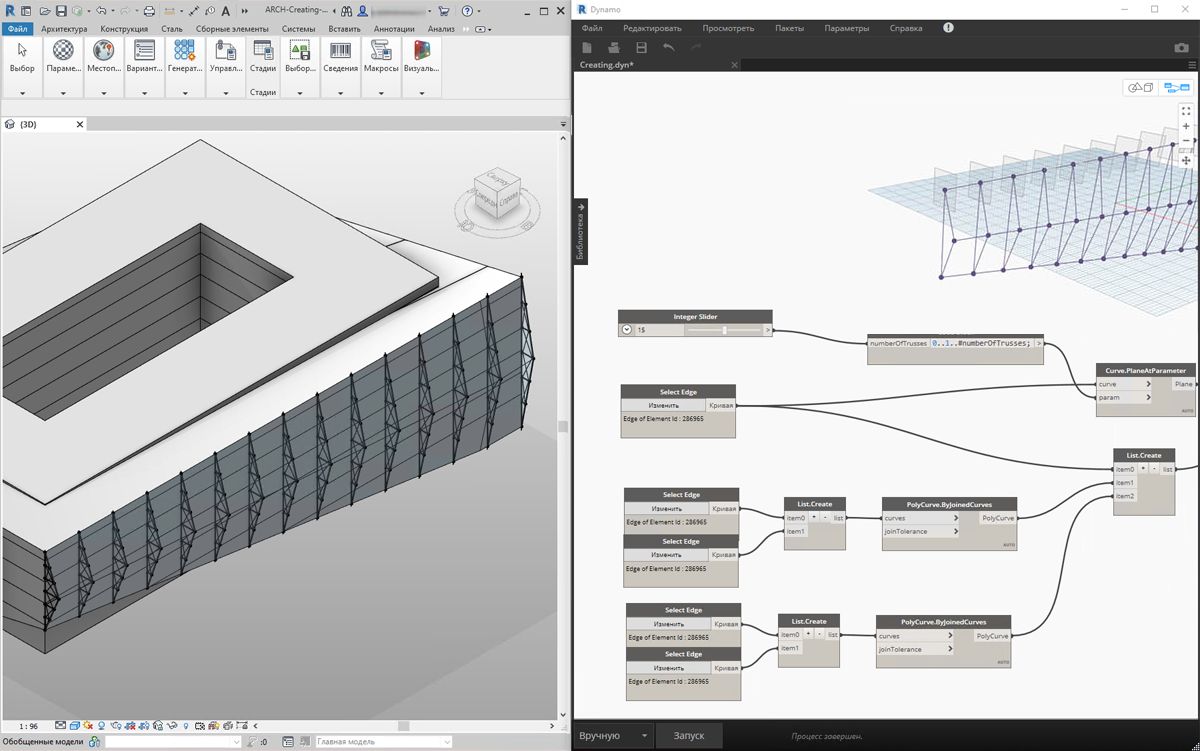

2. А в данном случае видна система ферм, созданная при помощи Dynamo и интеллектуально связанная с формообразующим элементом Revit.

Применив узлы Select Model Element и Select Face, опустимся на одну ступень вниз по иерархии геометрии и воспользуемся узлом Select Edge. Если решатель Dynamo находится в автоматическом режиме, то при внесении изменений в файл Revit график будет постоянно обновляться. Кромка, которую необходимо выбрать, динамически привязана к топологии элементов Revit. Пока топология* остается неизменной, связь между Revit и Dynamo не прерывается.

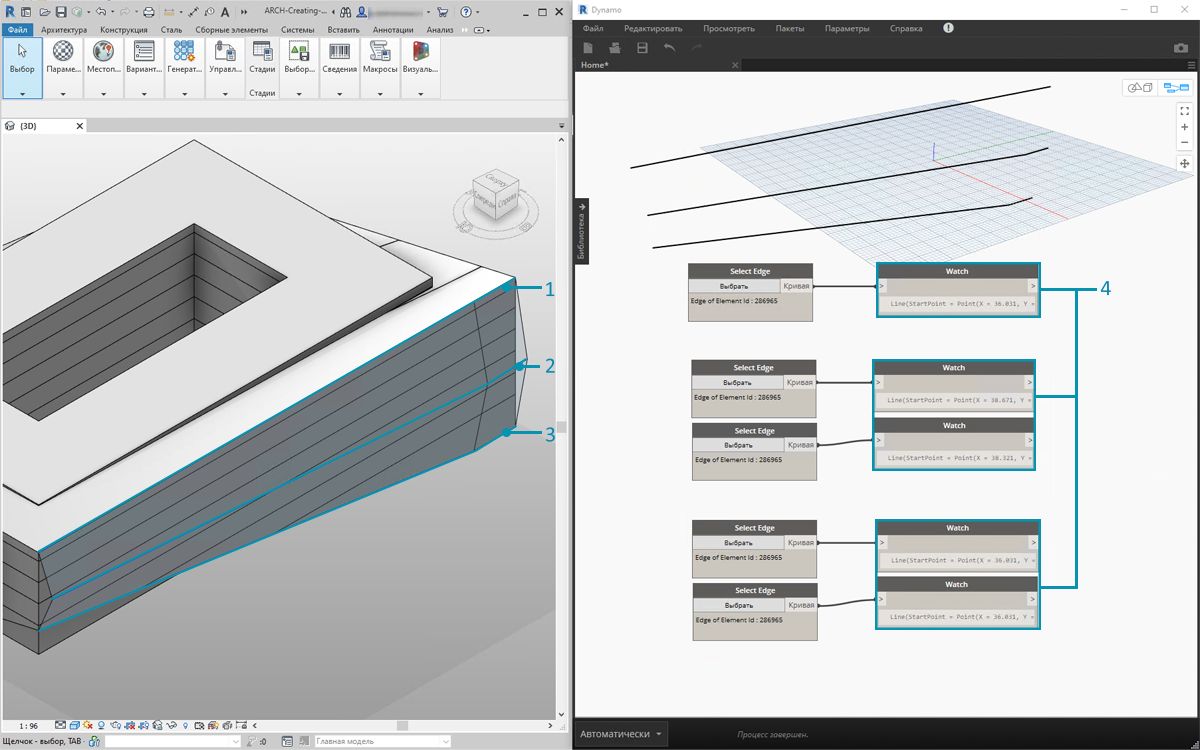

1. Выберите самую верхнюю кривую остекленного фасада. Она проходит по всей длине здания. Если выбрать кромку не удается, в Revit можно навести на нее курсор и нажимать клавишу TAB до тех пор, пока этот объект не будет выделен.
2. С помощью двух узлов Select Edge выберите кромки, представляющие скос в центре фасада.
3. Проделайте то же самое с нижними кромками фасада в Revit.
4. Узлы Watch теперь демонстрируют наличие линий в Dynamo. Данные автоматически преобразуются в геометрию Dynamo, так как сами кромки не являются элементами Revit. Эти кривые будут использоваться в качестве опорных элементов для создания экземпляров адаптивных ферм по ширине фасада.

* Примечание. Чтобы сохранить единообразную топологию, используется модель, в которую не были включены дополнительные грани или кромки. Параметры могут изменять ее форму, однако способ ее построения остается неизменным.

Сначала нужно соединить кривые и объединить их в общем списке. Это позволит «сгруппировать» кривые для выполнения операций с геометрией.

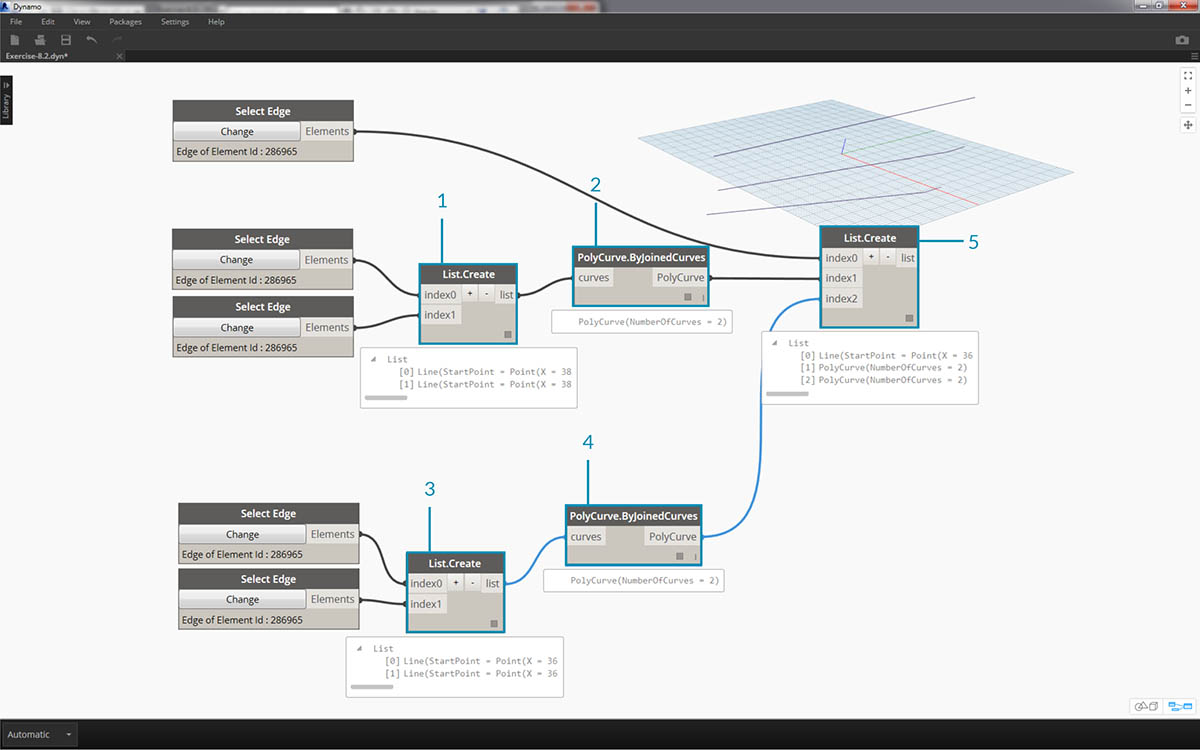

1. Создайте список для двух кривых в центре фасада.
2. Объедините две кривые в сложную кривую, встроив компонент List.Create в узел Polycurve.ByJoinedCurves.
3. Создайте список для двух кривых в нижней части фасада.
4. Объедините эти две кривые в сложную кривую, встроив компонент List.Create в узел Polycurve.ByJoinedCurves.
5. Наконец, объедините три основные кривые (одну линию и две сложные кривые) в один список.

Воспользуйтесь верхней кривой, которая представляет собой линию, расположенную по всей ширине фасада. Создайте плоскости вдоль этой линии для пересечения с набором кривых, которые были сгруппированы в списке.

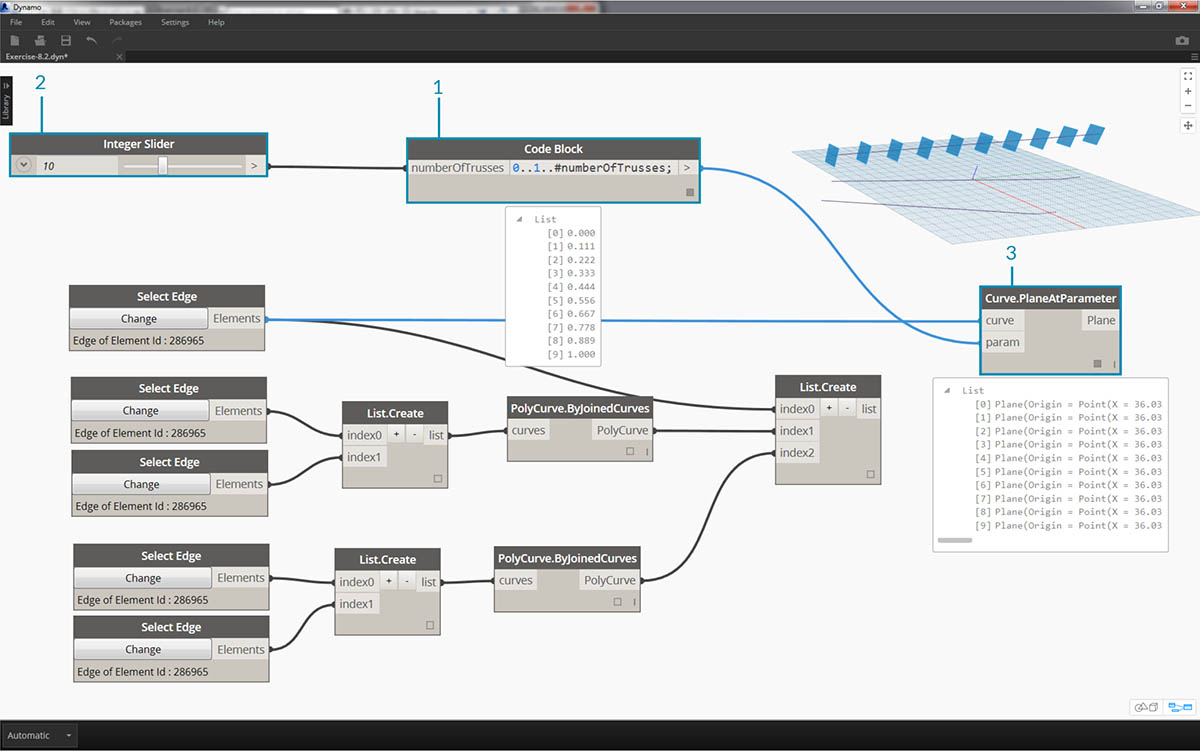

1. С помощью блока кода задайте диапазон, используя синтаксис 0..1..#numberOfTrusses;
2. Встройте узел Integer Slider в набор входных данных для блока кода. Как можно догадаться, он будет задавать количество ферм. Обратите внимание, что регулятор контролирует количество объектов в диапазоне от 0 до 1.
3. Встройте блок кода в набор входных данных param узла Curve.PlaneAtParameter, а верхнюю кромку — в набор входных данных curve. Будет создано десять плоскостей, равномерно распределенных по ширине фасада.

Плоскость — это абстрактный элемент геометрии, представляющий собой бесконечное двумерное пространство. Плоскости отлично подходят для создания контуров и пересечений, что и требуется на данном этапе.

1. Используя узел Geometry.Intersect (обратите внимание на режим переплетения «Декартово произведение»), встройте компонент Curve.PlaneAtParameter в набор входных данных entity узла Geometry.Intersect. Встройте основной узел List.Create в набор входных данных geometry. Теперь на видовом экране Dynamo можно увидеть точки, обозначающие пересечение кривых с заданными плоскостями.

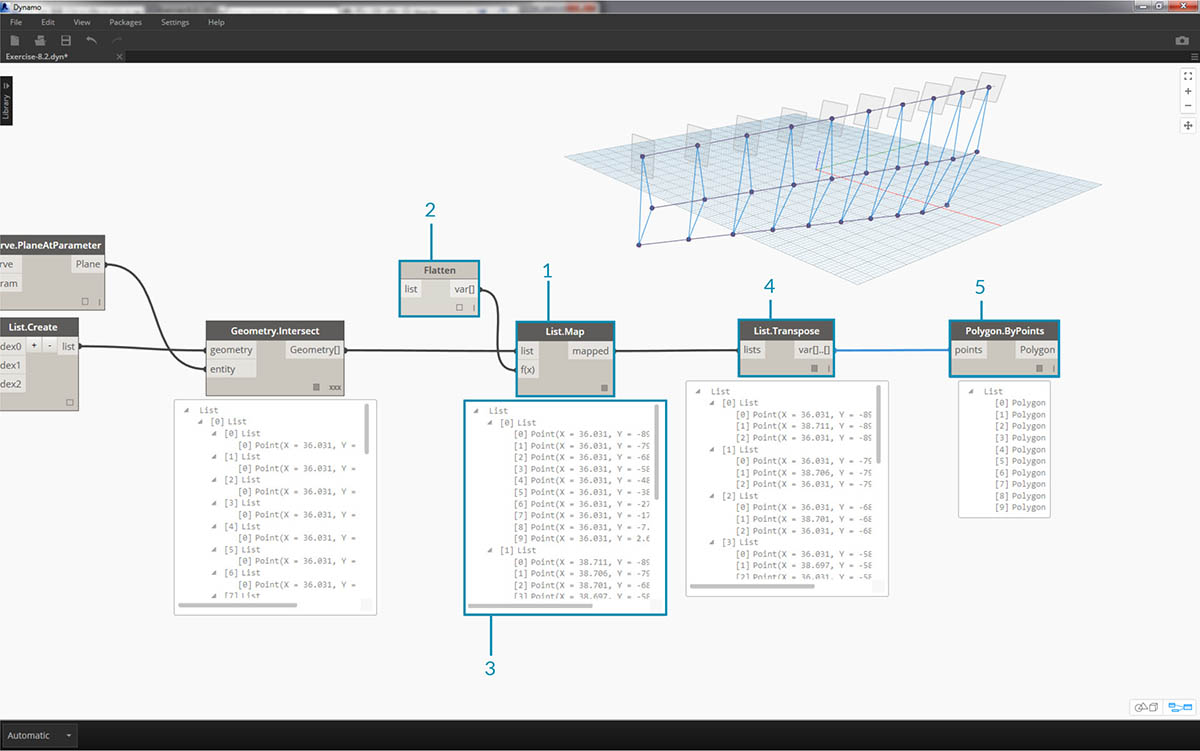

Обратите внимание, что выходные данные содержат список, в который вложен список с еще одним вложенным списком. Слишком большое число списков для решаемой задачи. Необходимо частично выровнять их. Спустимся на шаг вниз по списку и применим к результату функцию выравнивания. Для этого используем операцию List.Map, описанную в главе о списках.

1. Встройте узел Geometry.Intersect в набор входных данных List узла List.Map.
2. Встройте узел Flatten в набор входных данных f(x) узла List.Map. В результате получится 3 списка с количеством элементов, соответствующим количеству ферм.
3. Необходимо изменить эти данные. Для создания экземпляра фермы следует использовать такое же количество адаптивных точек, какое определено в семействе. Так как адаптивный компонент состоит из трех точек, вместо трех списков, содержащих по 10 элементов (numberOfTrusses), необходимо получить 10 списков с тремя элементами в каждом. Так можно создать 10 адаптивных компонентов.
4. Встройте узел List.Map в узел List.Transpose. Теперь получены нужные данные.
5. Чтобы убедиться в правильности данных, добавьте узел Polygon.ByPoints в рабочую область и проверьте результат в области предварительного просмотра Dynamo.

Массив адаптивных компонентов создается так же, как полигоны.

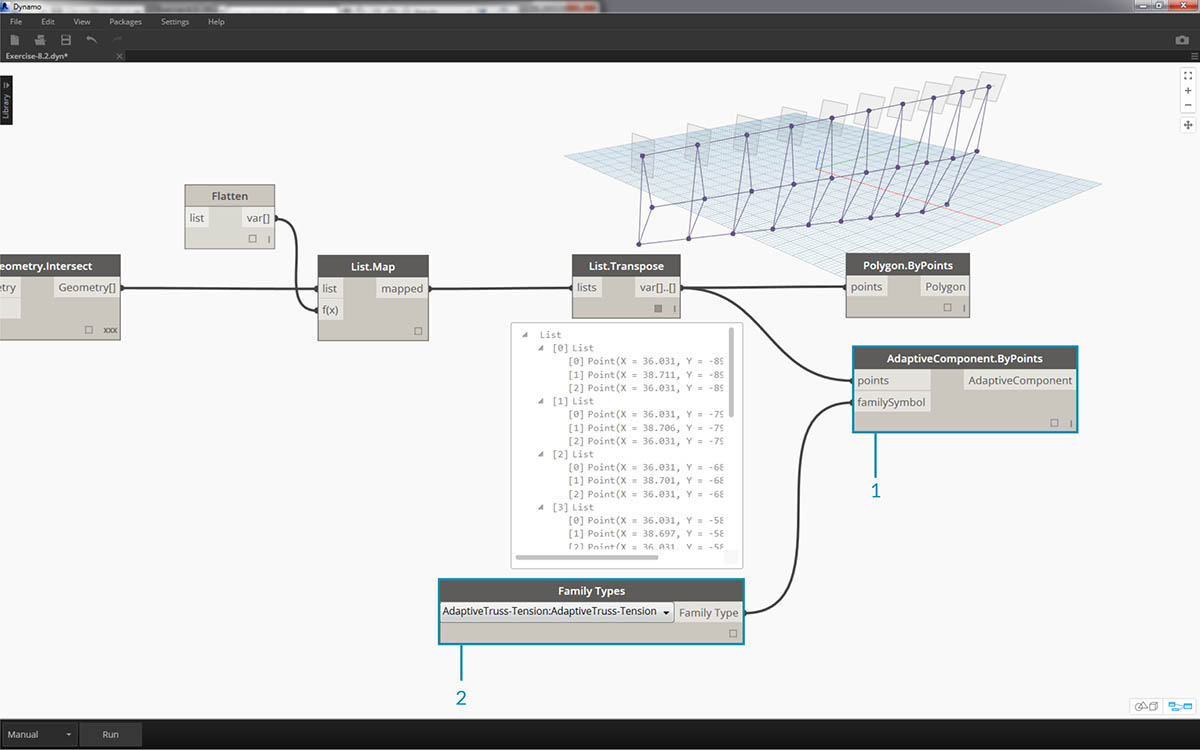

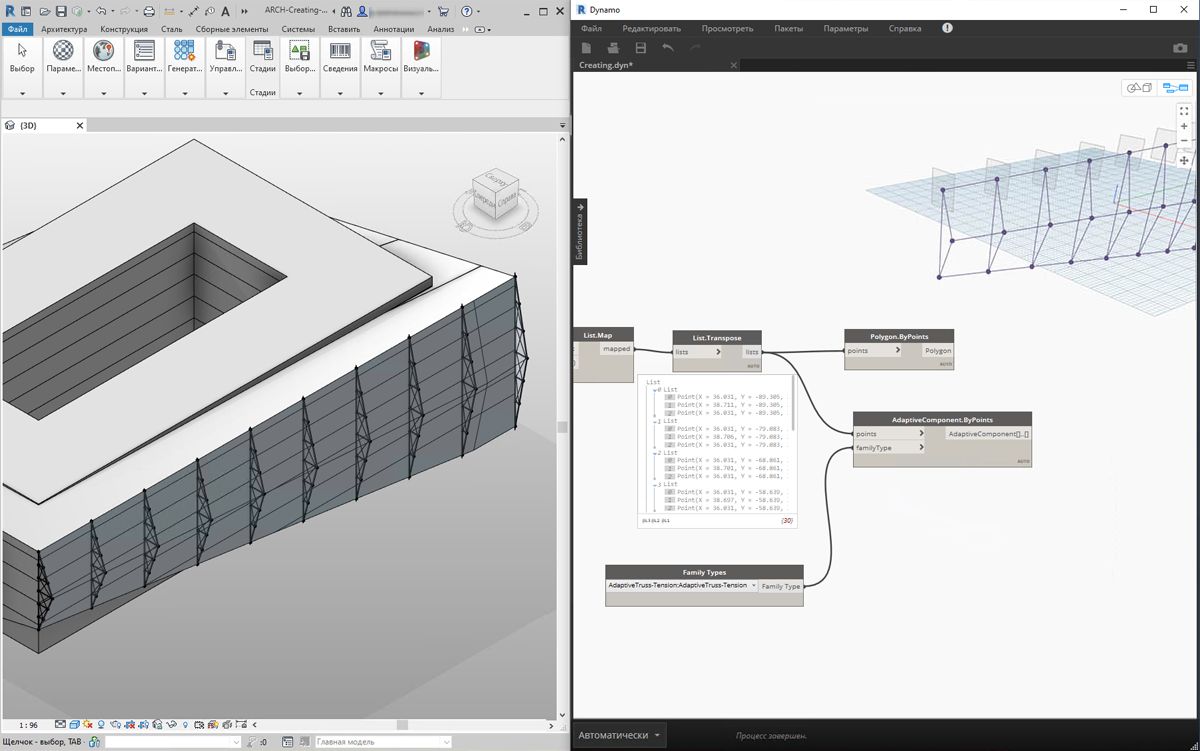

1. Добавьте узел AdaptiveComponent.ByPoints в рабочую область, встройте узел List.Transpose в набор входных данных points.
2. С помощью узла Family Types выберите семейство AdaptiveTruss и встройте его в набор входных данных familySymbol узла AdaptiveComponent.ByPoints.

Если проверить результаты в Revit, можно увидеть десять ферм, равномерно размещенных по ширине фасада.

1. Для «зондирования» графика увеличим значение numberOfTrusses до 40 с помощью Integer Slider. В итоге получилось слишком большое и нереальное количество ферм, но при этом параметрическая связь действует.

1. Чтобы упростить систему ферм, уменьшим их количество (numberOfTrusses) до 15.

В качестве финальной проверки выберем формообразующий элемент в Revit и отредактируем параметры экземпляра. После изменения формы здания ферма должна тоже измениться. Обратите внимание, что это изменение можно наблюдать, только если график Dynamo открыт. Сразу после закрытия связь будет разорвана.

Элементы DirectShape

Еще одним способом импорта параметрической геометрии Dynamo в Revit является DirectShape. В целом элемент DirectShape и связанные классы отвечают за хранение созданных во внешних программах геометрических форм в документах Revit. Геометрия может включать в себя замкнутые тела или сети. Основной задачей DirectShape является импорт форм из других форматов данных, например IFC или STEP, когда недостаточно информации для создания реального элемента Revit. Как и при работе с форматами IFC и STEP, функция DirectShape подходит для импорта созданных в Dynamo геометрических объектов в проекты Revit в качестве реальных элементов.

Рассмотрим импорт геометрии Dynamo в проект Revit с помощью DirectShape. С помощью этого метода можно назначить категорию, материал и имя импортированной геометрии, сохранив при этом параметрическую связь с графиком Dynamo.

Упражнение

Скачайте файлы примера для этого упражнения (щелкните правой кнопкой мыши и выберите «Сохранить ссылку как...»). Полный список файлов примеров можно найти в приложении.

1. DirectShape.dyn
2. ARCH-DirectShape-BaseFile.rvt

Сначала откройте файла примера для этого урока — ARCH-DirectShape-BaseFile.rvt.

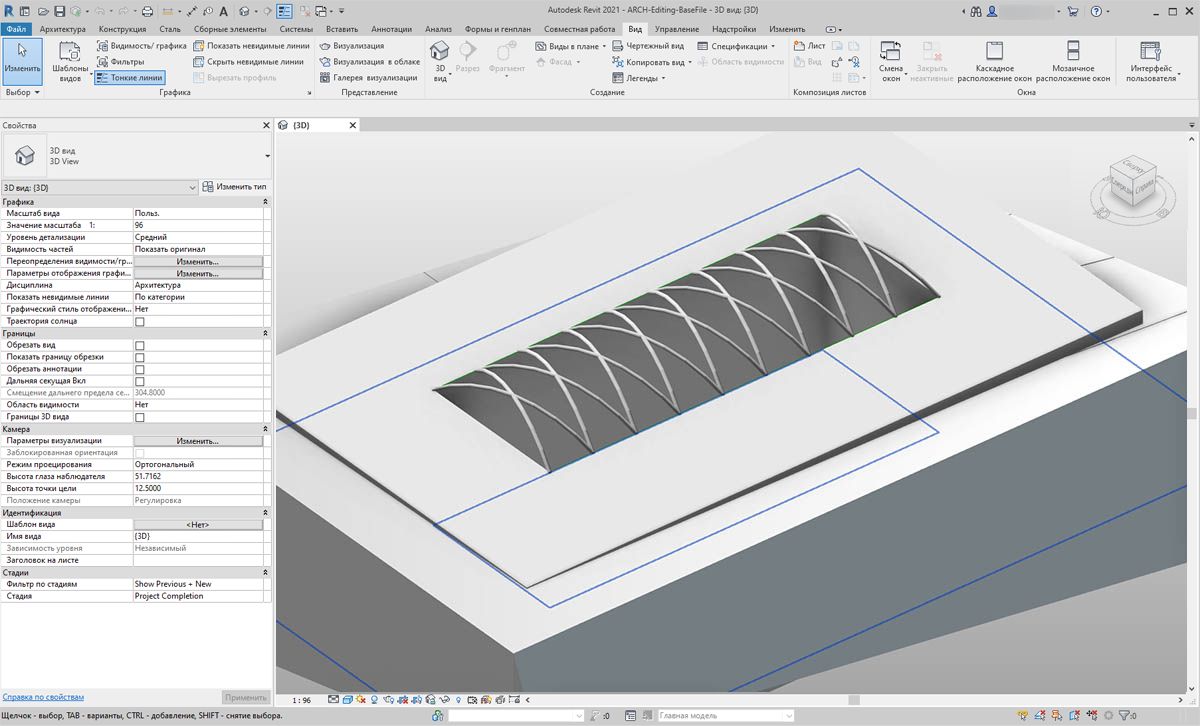

1. На 3D-виде отображается формообразующий элемент здания из предыдущего урока.
2. Вдоль кромки атриума имеется одна базовая кривая. Она будет использоваться в Dynamo в качестве опорной.
3. Вдоль противоположной кромки атриума проходит еще одна базовая кривая. Она также будет использоваться в Dynamo в качестве опорной.

1. Чтобы установить связь с геометрией в Dynamo, используем узел Select Model Element для каждого элемента в Revit. Выберите формообразующий элемент в Revit и импортируйте геометрию в Dynamo с помощью функции Element.Faces. Формообразующий элемент должен отображаться в области предварительного просмотра Dynamo.
2. Импортируйте первую базовую кривую в Dynamo с помощью функций Select Model Element и CurveElement.Curve.
3. Импортируйте вторую базовую кривую в Dynamo с помощью функций Select Model Element и CurveElement.Curve.

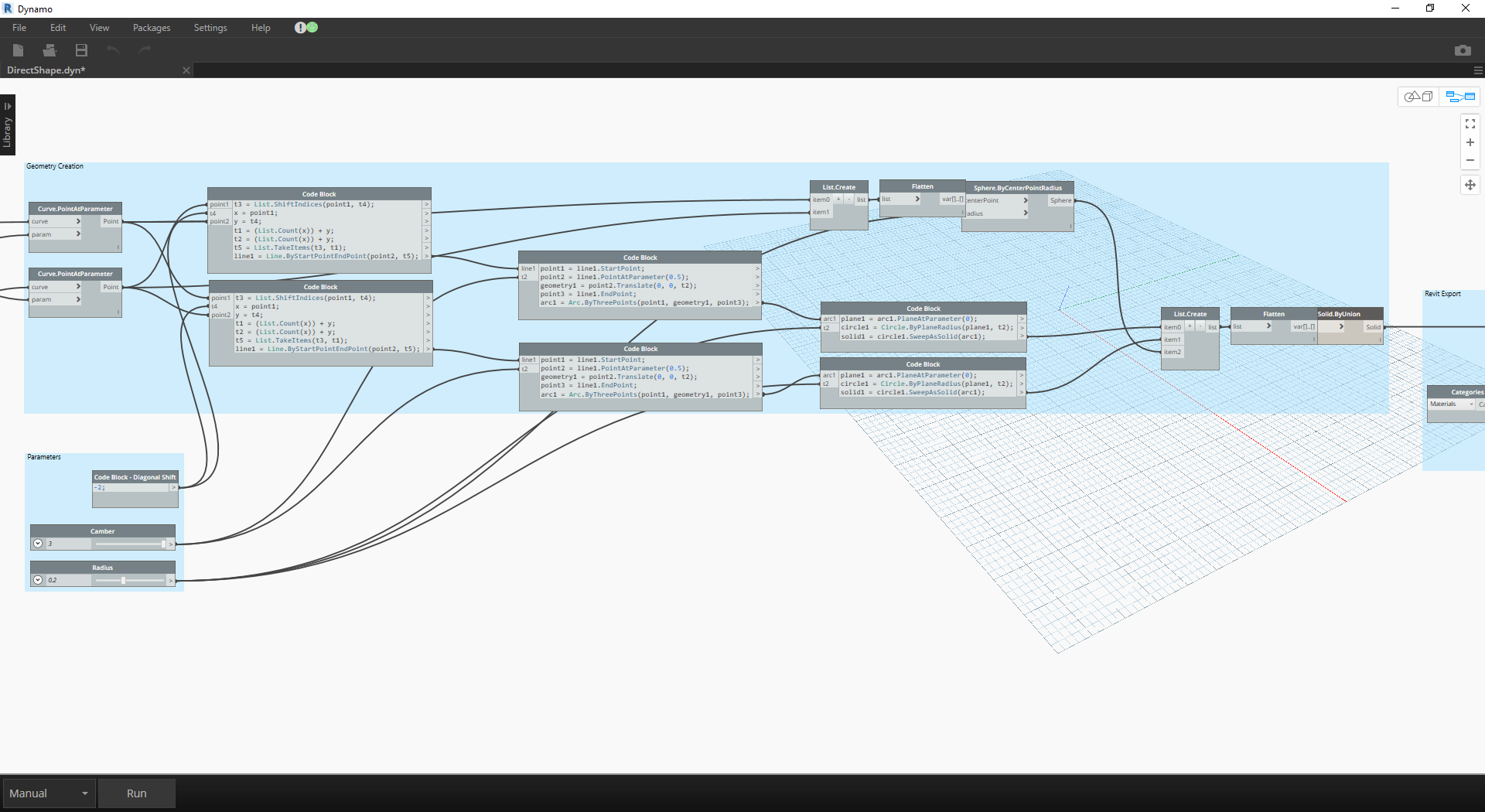

1. Если уменьшить масштаб графика и панорамировать его вправо, можно увидеть большую группу узлов. Это геометрические операции, которые создают решетчатую конструкцию на крыше в области предварительного просмотра Dynamo. Эти узлы генерируются с помощью функции Node to Code, описанной в разделе о блоках кода данного учебника.

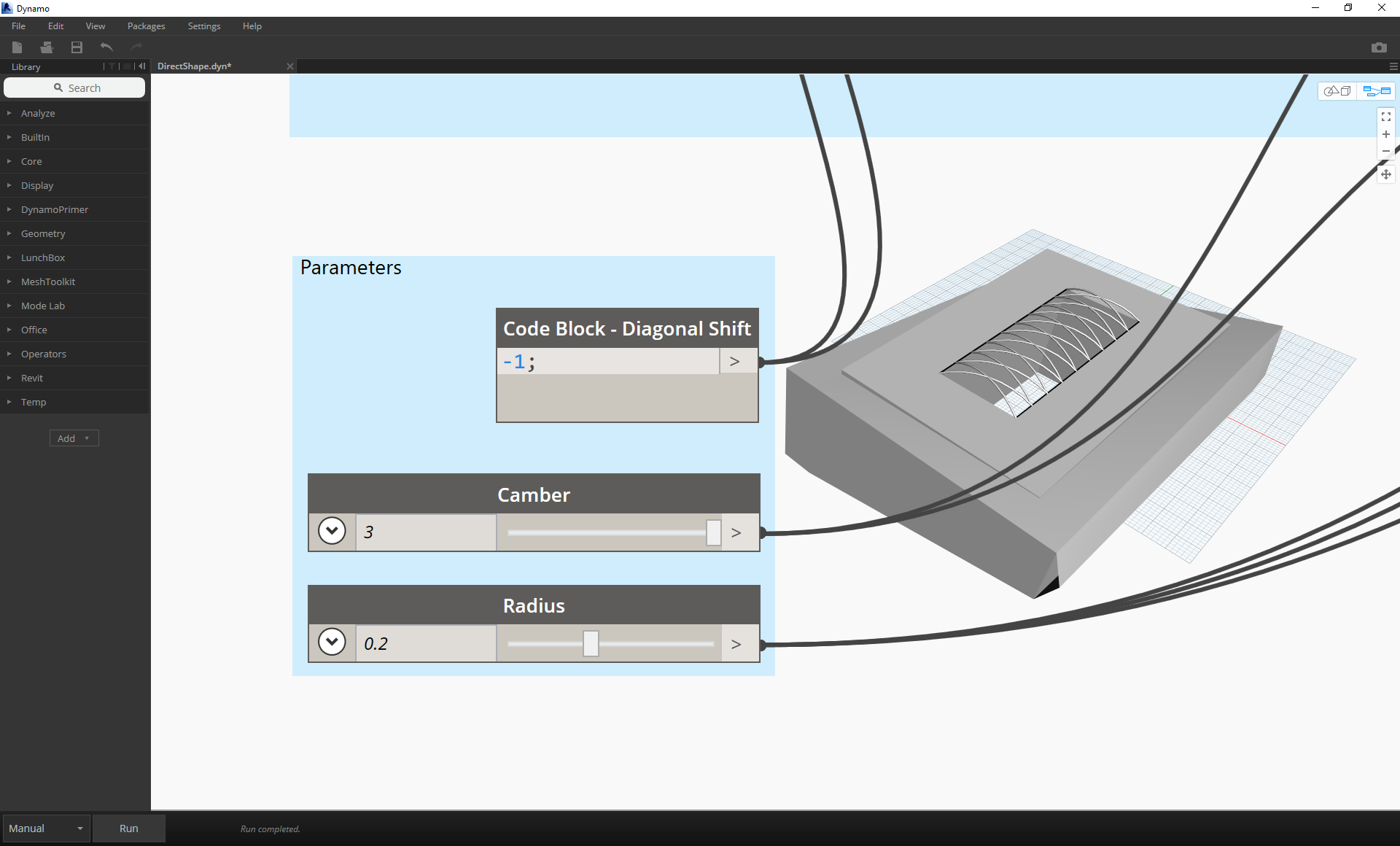

2. Конструкция определяется тремя основными параметрами: Diagonal Shift, Camber и Radius.

Увеличьте масштаб отображения параметров этого графика. Можно выполнить их зондирование, чтобы получить другие выходные данные геометрии.

1. Если поместить узел DirectShape.ByGeometry в рабочую область, можно увидеть, что он имеет четыре набор входных данных: geometry, category, material и name.
2. Геометрия представляет собой твердое тело, созданное на базе части графика, с помощью которой формируется геометрия.
3. Входные данные категории выбираются с помощью узла Categories. В данном случае используется значение Structural Framing.
4. Входные данные материала выбираются с помощью вышеупомянутого массива узлов, хотя в данном случае проще задать значение по умолчанию.

Вернитесь в Revit после выполнения сценария Dynamo. Импортированную геометрию можно видеть на крыше в проекте. Это скорее не обобщенная модель, а элемент несущего каркаса. Параметрическая связь с Dynamo сохраняется.
