Создание пользовательских узлов

В Dynamo предусмотрено несколько способов создания пользовательских узлов. Их можно создавать с нуля на основе существующего графика или непосредственно на языке C#. В этом разделе рассматривается создание пользовательского узла в интерфейсе Dynamo на основе существующего графика. Этот метод идеально подходит для очистки рабочего пространства, а также для упаковки последовательности узлов с целью их повторного использования в другом месте.

Пользовательские узлы для UV-наложения

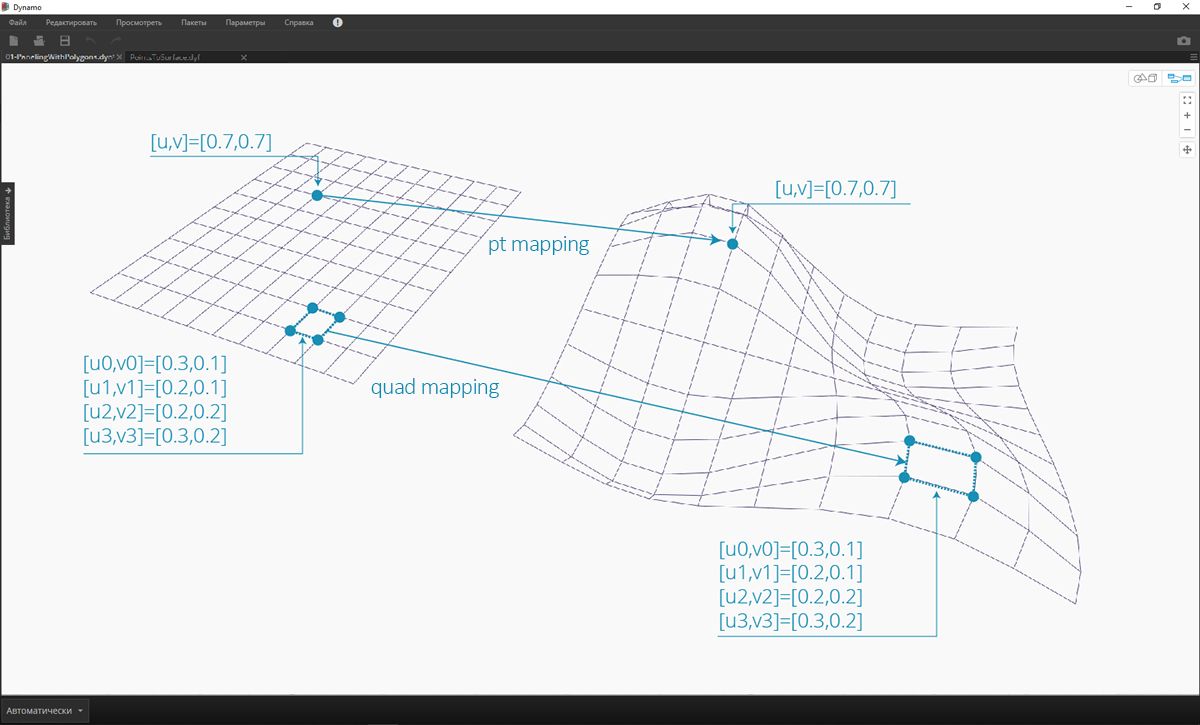

На изображении ниже точка одной поверхности сопоставляется с другой точкой с помощью UV-координат. Этот принцип будет использоваться для создания панелей поверхности, ссылающихся на кривые в плоскости XY. В данном случае сформируем прямоугольные панели, но этим же способом можно создавать разнообразные панели с использованием UV-наложения. Это отличная возможность для разработки пользовательских узлов, так как данную процедуру можно повторять в этом же графике или в других рабочих процессах Dynamo.

Создание пользовательского узла на основе существующего графика

Скачайте и распакуйте файлы примеров для этого упражнения (щелкните правой кнопкой мыши и выберите «Сохранить ссылку как...»). Полный список файлов примеров можно найти в приложении. UV-CustomNode.zip

Начните с создания графика, который будет вложен в пользовательский узел. В этом примере с помощью UV-координат мы создадим график, который сопоставляет полигоны базовой поверхности с целевой поверхностью. Эта процедура UV-наложения используется часто, благодаря чему хорошо подходит для создания пользовательских узлов. Дополнительные сведения о поверхностях и UV-пространстве см. в разделе 5.5. Полная версия графика представлена в файле UVMapping_Custom-Node.dyn (в скачанном ранее ZIP-файле).

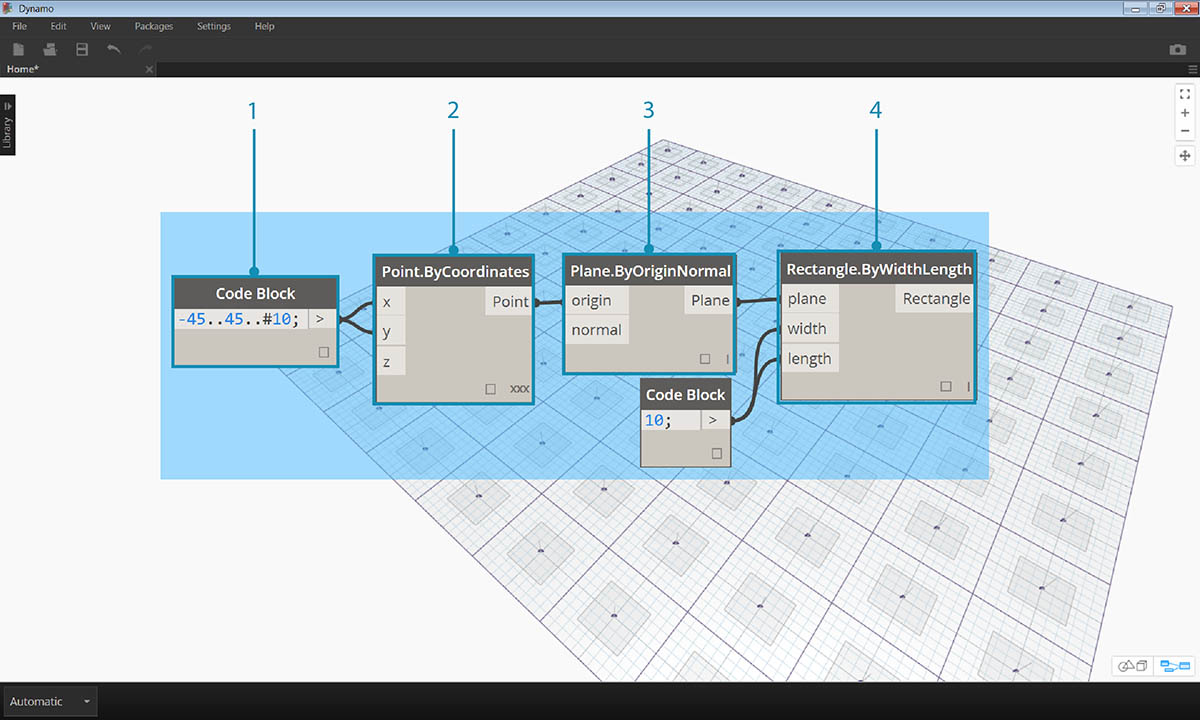

1. Блок кода. Создайте диапазон из 10 чисел от 45 до -45 с помощью блока кода.
2. Point.ByCoordinates. Соедините выходные данные блока кода с входными данными x и y, в качестве переплетения выбрав перекрестную ссылку. При этом будет создана сетка точек.
3. Plane.ByOriginNormal. Соедините выходные данные Point с входными данными origin, чтобы создать плоскость в каждой из точек. Будет использован вектор нормали по умолчанию (0,0,1).
4. Rectangle.ByWidthLength. Соедините плоскости из предыдущего шага с выходными данными plane и с помощью блока кода со значением 10 задайте ширину и длину.

При этом появится сетка прямоугольников. Сопоставьте эти прямоугольники с целевой поверхностью, используя UV-координаты.

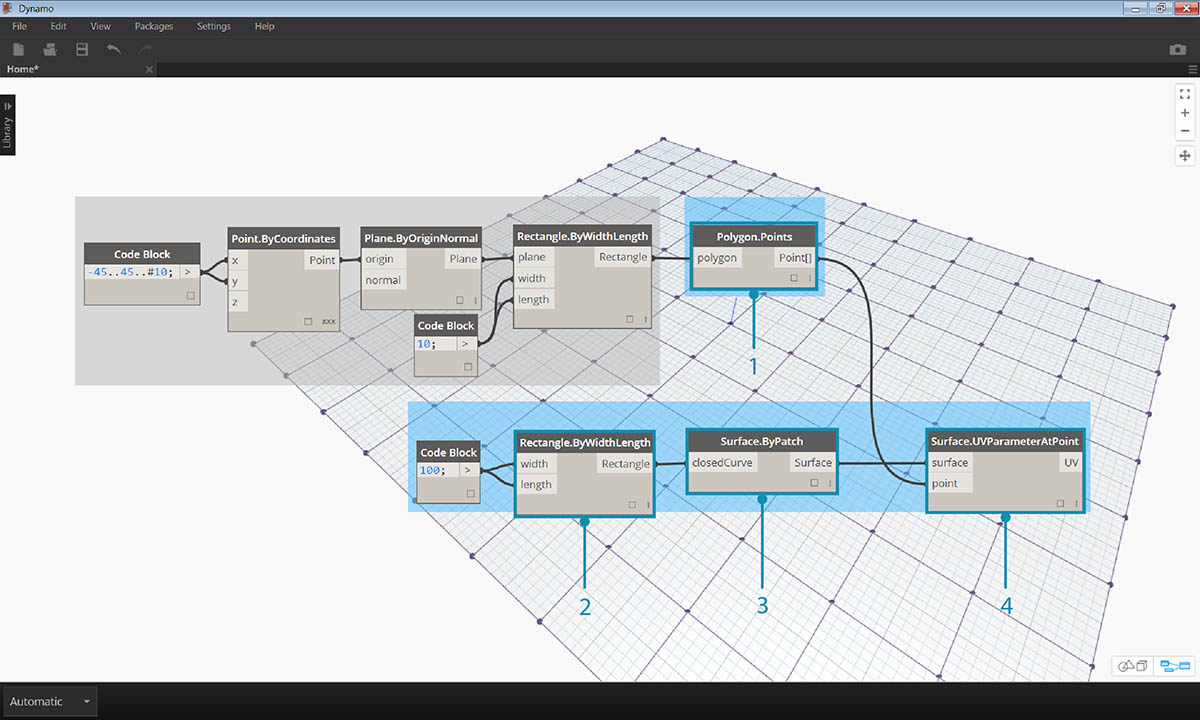

1. Polygon.Points. Соедините выходные данные Rectangle из предыдущего шага с входными данными polygon, чтобы извлечь угловые точки каждого прямоугольника. Именно эти точки будут сопоставляться с целевой поверхностью.
2. Rectangle.ByWidthLength. С помощью блока кода со значением 100 задайте ширину и длину прямоугольника. Это будет граница базовой поверхности.
3. Surface.ByPatch. Соедините выходные данные Rectangle из предыдущего шага с входными данными closedCurve для создания базовой поверхности.
4. Surface.UVParameterAtPoint. Соедините выходные данные Point узла Polygon.Points с выходными данными Surface узла Surface.ByPatch для получения параметра UV в каждой точке.

Теперь, имея базовую поверхность и набор UV-координат, можно импортировать целевую поверхность и сопоставить точки между поверхностями.

1. Путь к файлу. Выберите путь к файлу поверхности, которую требуется импортировать. Файл должен иметь тип SAT. Нажмите кнопку Обзор... и перейдите к файлу UVMapping_srf.sat из скачанного ранее ZIP-файла.
2. Geometry.ImportFromSAT. Для импорта поверхности присоедините путь к файлу. При этом в области предварительного просмотра геометрии должна появиться импортированная поверхность.
3. UV. Соедините выходные данные параметра UV с узлами UV.U и UV.V.
4. Surface.PointAtParameter. Присоедините импортированную поверхность, а также координаты u и v. Теперь на целевой поверхности должна появиться сетка 3D-точек.

Последний шаг — построение прямоугольных участков поверхности с помощью 3D-точек.

1. PolyCurve.ByPoints. Соедините точки на поверхности, чтобы построить поликривую через точки.
2. Логический оператор. Добавьте в рабочее пространство логический оператор (Boolean) и соедините его с входными данными connectLastToFirst, задав значение «Истина» (True), чтобы замкнуть поликривые. При этом должны появиться прямоугольники, сопоставленные с поверхностью.
3. Surface.ByPatch. Соедините поликривые с входными данными closedCurve для создания участков поверхности.

Теперь выберите узлы, которые необходимо вложить в пользовательский узел, учитывая, какие входные и выходные данные должны быть у конечного узла. Пользовательский узел должен быть максимально гибким и пригодным для сопоставления любых полигонов, а не только прямоугольников.

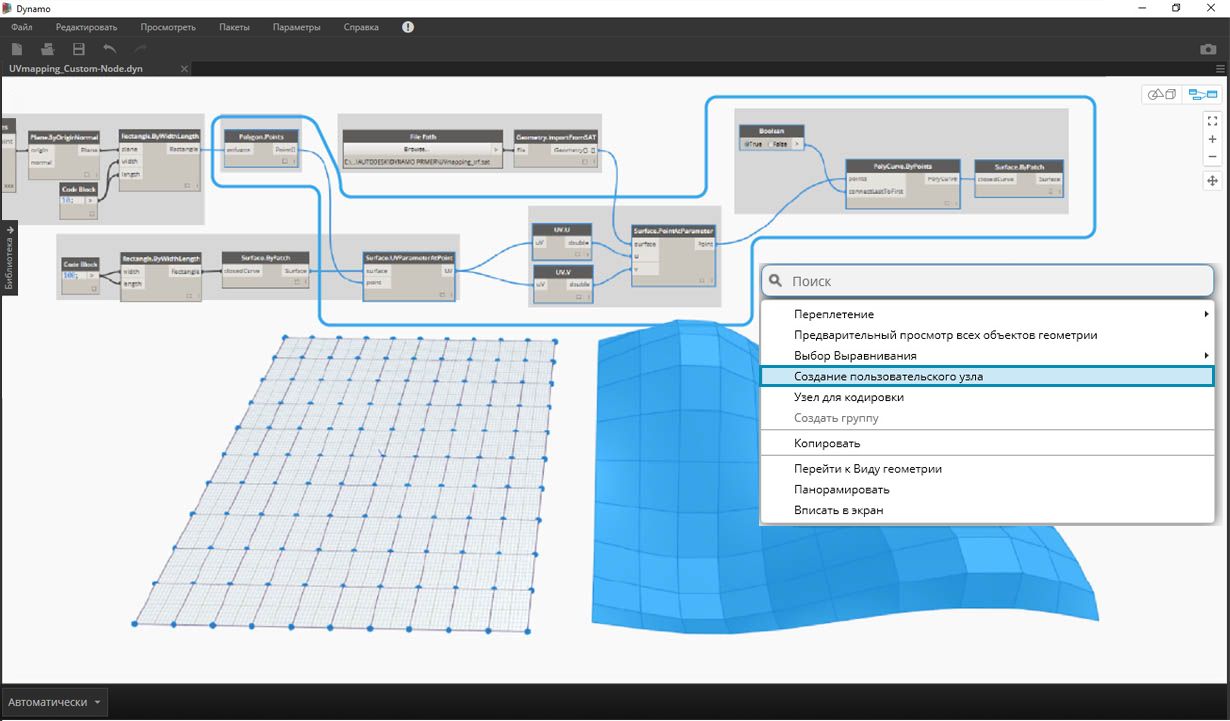

Выберите указанные выше узлы (начиная с Polygon.Points), щелкните правой кнопкой мыши в рабочем пространстве и выберите создание узла из выбранных объектов.

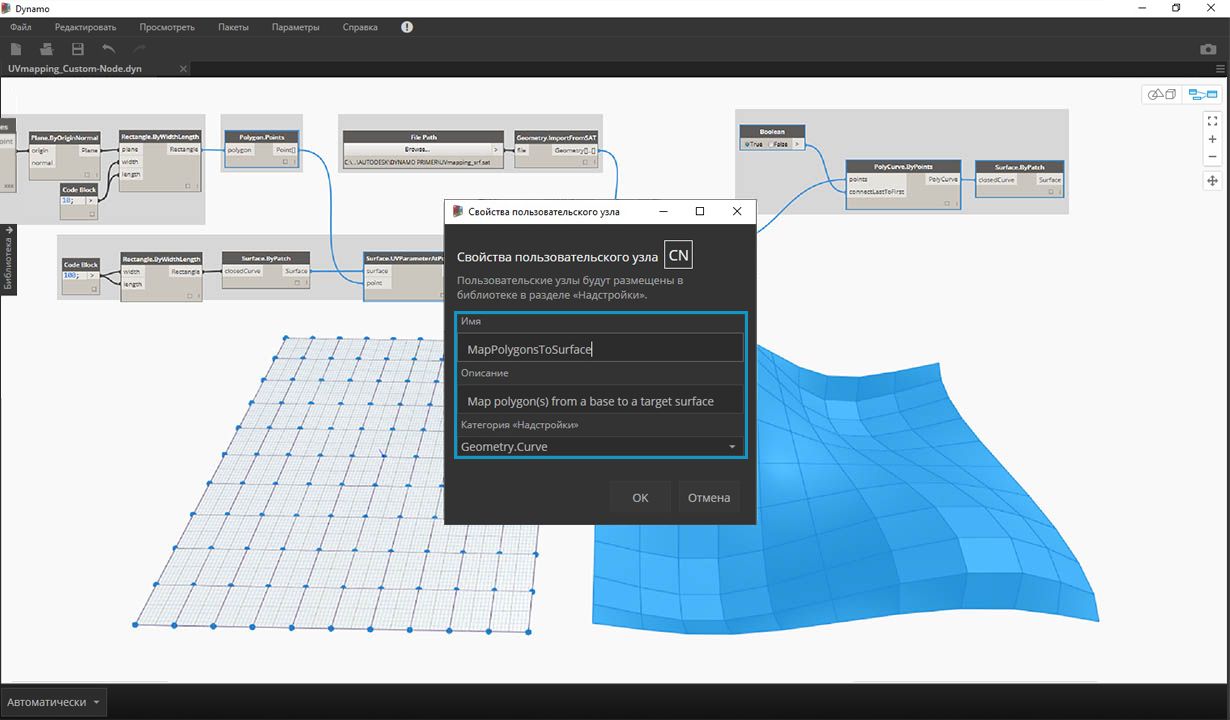

В диалоговом окне «Свойства пользовательского узла» присвойте пользовательскому узлу имя, укажите описание и категорию.

Пользовательский узел в значительной мере очистил рабочее пространство. Обратите внимание, что входным и выходным данным были присвоены имена, соответствующие исходным узлам. Отредактируйте пользовательский узел, чтобы сделать имена более описательными.

Дважды щелкните пользовательский узел, чтобы отредактировать его. Откроется рабочее пространство с желтым фоном, представляющее собой внутреннюю часть узла.

1. Входные данные. Измените имена входных параметров, задав baseSurface и targetSurface.
2. Выходные данные. Добавьте дополнительных выходной параметр для сопоставленных полигонов. Сохраните пользовательский узел и вернитесь в исходное рабочее пространство.

Внесенные изменения отражаются в узле MapPolygonsToSurface.

Для наглядности можно добавить к узлу Пользовательские комментарии. В комментариях можно задать сведения о типах входных и выходных данных или разъяснить функции узла. Комментарии отображаются при наведении курсора на входной или выходной параметр пользовательского узла.

Дважды щелкните пользовательский узел, чтобы отредактировать его. Снова откроется рабочее пространство с желтым фоном.

1. Начните редактирование блока кода Input. Чтобы создать комментарий, введите символы «//», а затем текст комментария. Добавьте любые пояснения к узлу. В данном случае будет дано описание входного параметра targetSurface.
2. Кроме того, задайте значение по умолчанию для входного параметра inputSurface, указав это значение в качестве типа входных данных. В данном случае в качестве значения по умолчанию будет задан исходный набор Surface.ByPatch.

Комментарии также можно применить к выходным параметрам. Начните редактирование текста в блоке кода Output. Чтобы создать комментарий, введите символы «//», а затем текст комментария. Добавьте пояснения к выходным параметрам Polygons и surfacePatches, добавив для них подробное описание.

>

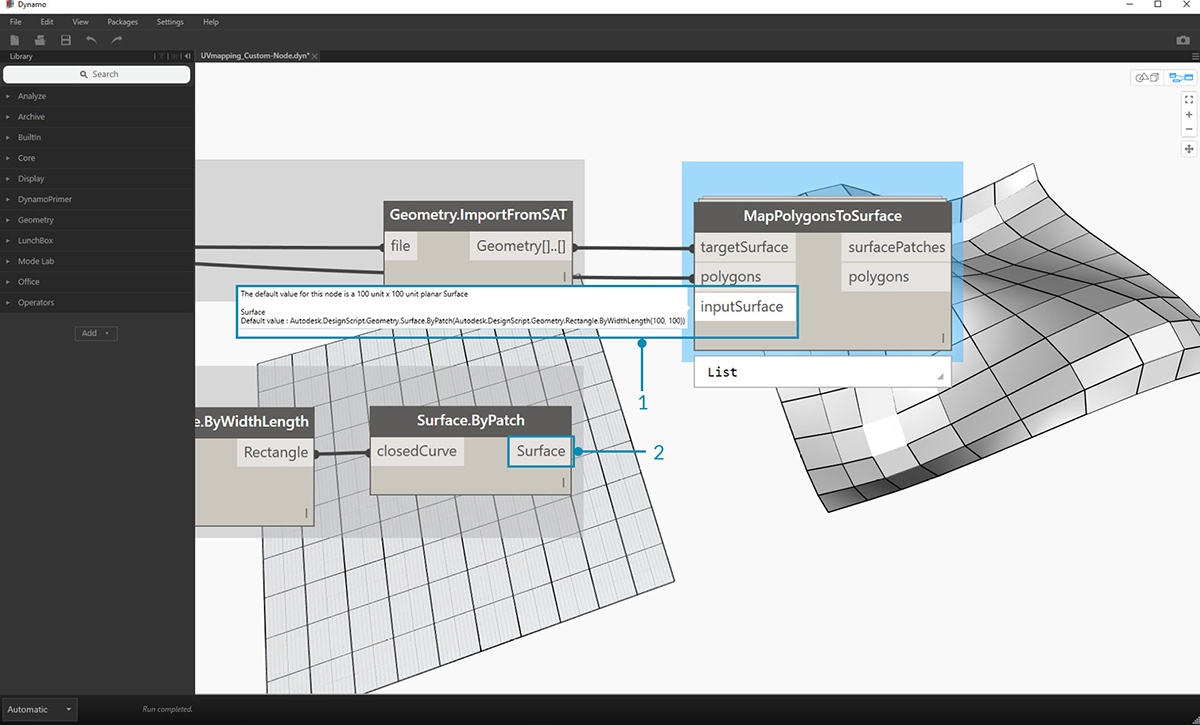

1. Наведите курсор на пользовательский узел Inputs, чтобы просмотреть комментарии.
2. Так как для входного параметра inputSurface задано значение по умолчанию, при запуске определения можно не вводить значение поверхности.
