Průnik a oříznutí

Mnoho příkladů se dosud soustředilo na tvorbu vícerozměrných geometrií z méněrozměrných geometrií. Pomocí metod průsečíků je možné z vícerozměrných geometrií vygenerovat méněrozměrné objekty a po vytvoření geometrií lze jejich tvar dále upravit pomocí příkazů oříznutí.

Metoda Intersect je definována u všech geometrií aplikace Dynamo, teoreticky lze tedy provést průnik libovolných dvou geometrií. Některé průniky nedávají smysl, například průnik s body, protože výsledným objektem bude vždy daný vstupní bod. Další možné kombinace průniků mezi objekty jsou uvedeny v následujícím diagramu. Následující tabulka uvádí výsledky různých operací průniku:

Průnik

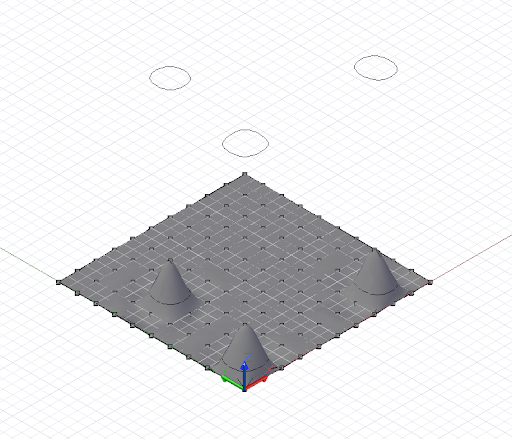

Následující velmi jednoduchý příklad ukazuje průnik roviny s plochou Nurbs. Průnik vygeneruje pole objektů NurbsCurve, které lze používat jako kterékoliv jiné křivky Nurbs.

// python_points_5 is a set of Points generated with
// a Python script found in Chapter 12, Section 10

surf = NurbsSurface.ByPoints(python_points_5, 3, 3);

WCS = CoordinateSystem.Identity();

pl = Plane.ByOriginNormal(WCS.Origin.Translate(0, 0,
    0.5), WCS.ZAxis);

// intersect surface, generating three closed curves
crvs = surf.Intersect(pl);

crvs_moved = crvs.Translate(0, 0, 10);

Metoda Trim je velmi podobná metodě Intersect v tom, že je definována u téměř všech geometrií. Metoda Trim je však omezenější než metoda Intersect.

Oříznutí

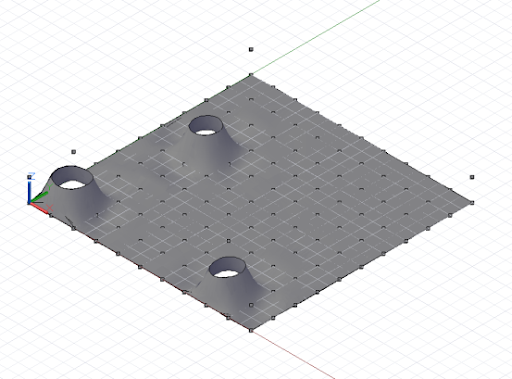

U metody Trim je nutné zadat výběrový bod, který určuje, která geometrie má být zahozena a která má být zachována. Aplikace vyhledá a zahodí oříznutou geometrii, která bude výběrovému bodu nejblíže.

// python_points_5 is a set of Points generated with
// a Python script found in Chapter 12, Section 10

surf = NurbsSurface.ByPoints(python_points_5, 3, 3);

tool_pts = Point.ByCoordinates((-10..20..10)<1>,
    (-10..20..10)<2>, 1);

tool = NurbsSurface.ByPoints(tool_pts);

pick_point = Point.ByCoordinates(8, 1, 3);

result = surf.Trim(tool, pick_point);
