Slovníky – případy užití v aplikaci Revit

Chtěli jste někdy v aplikaci Revit vyhledávat položky podle jejich dat?

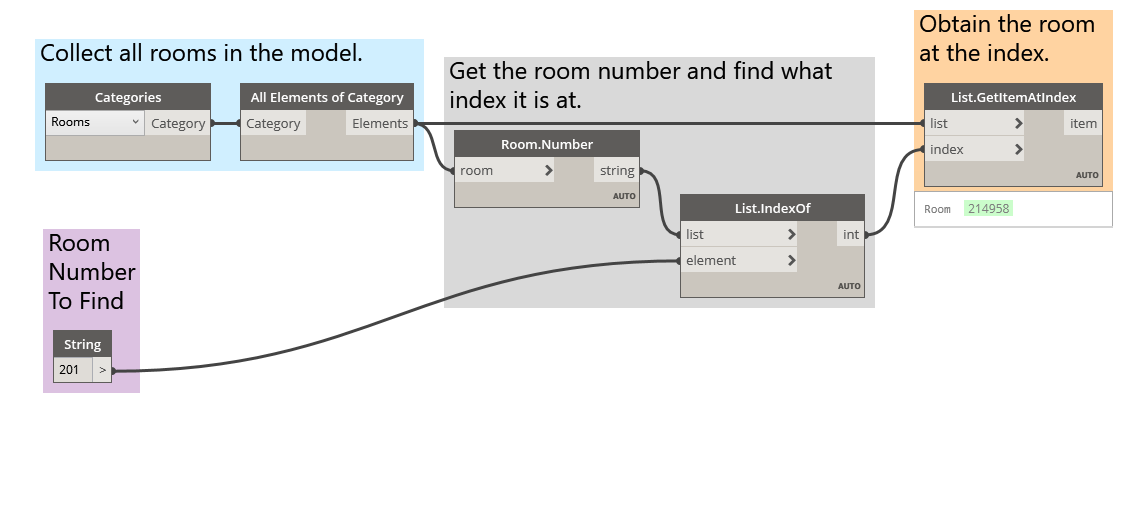

Pravděpodobně jste postupovali podobně jako na tomto obrázku:

Na obrázku výše první získáme všechny místnosti v modelu aplikace Revit, získáme index požadované místnosti (podle čísla místnosti) a nakonec získáme místnost na zadaném indexu.

Pojďme udělat totéž pomocí slovníků.

Stáhněte si vzorový soubor, který je přiložen k tomuto cvičení (klikněte pravým tlačítkem a vyberte příkaz Uložit odkaz jako...): RoomDictionary.dyn. Úplný seznam vzorových souborů naleznete v příloze.

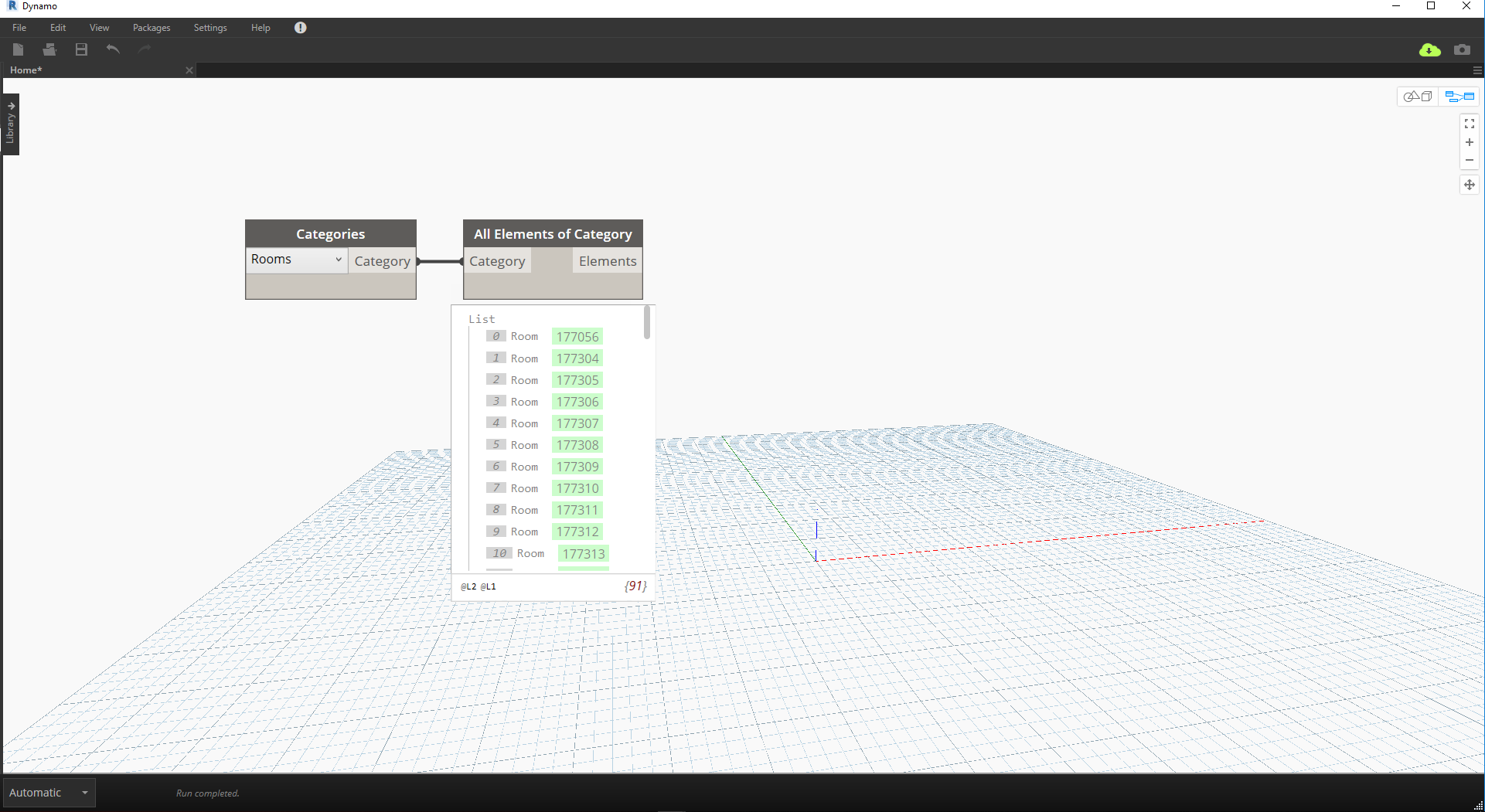

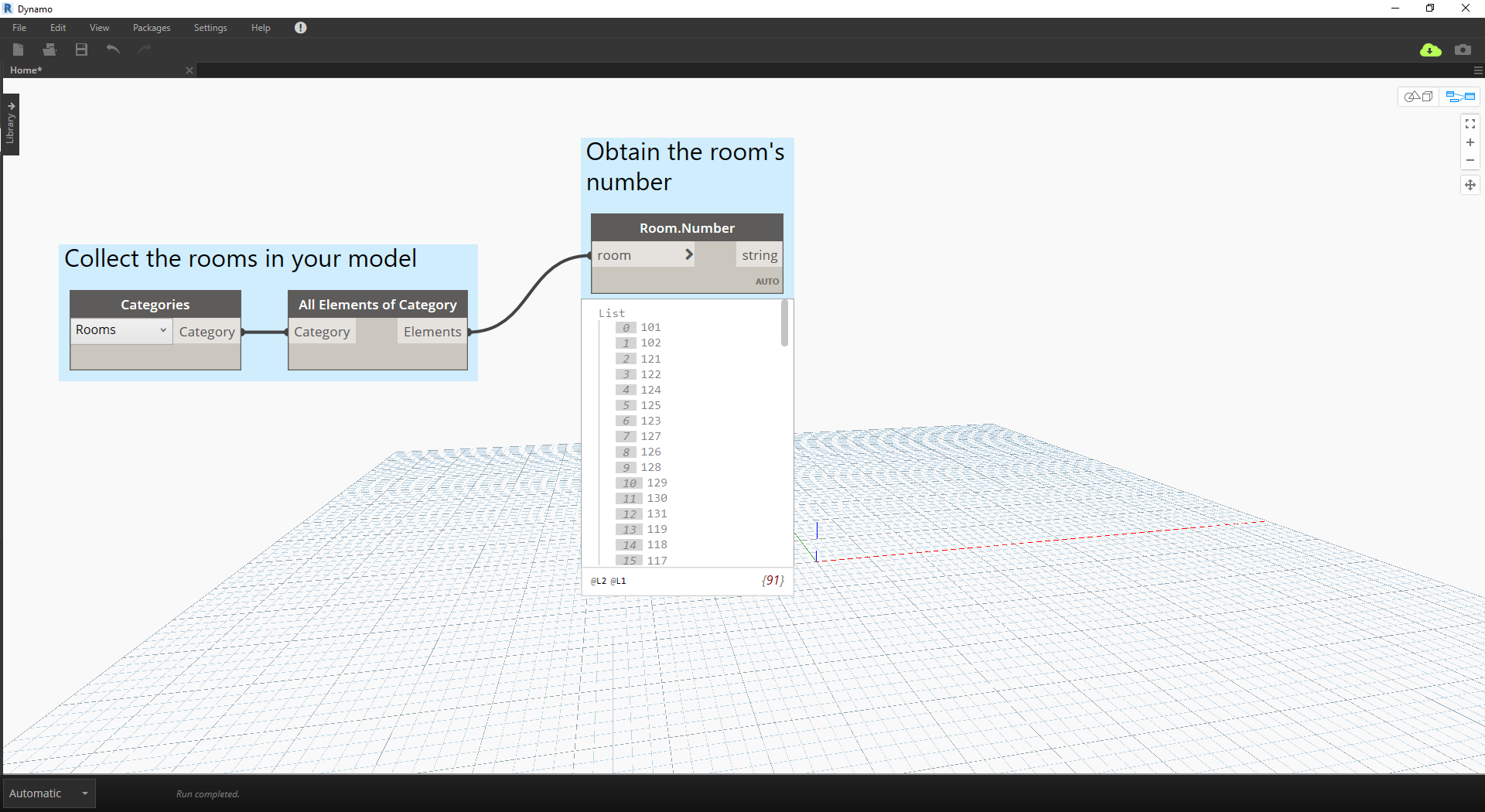

Nejdříve je nutné získat všechny místnosti v modelu aplikace Revit.

• Vybereme kategorii aplikace Revit, se kterou chceme pracovat (v tomto případě místnosti).
• Přikážeme aplikaci Dynamo, aby získala všechny prvky

Dále je nutné rozhodnout, podle kterých klíčů se budou data vyhledávat. (Informace o klíčích naleznete v části 9-1 Co je slovník?).

• Data, která použijeme, jsou čísla místností.

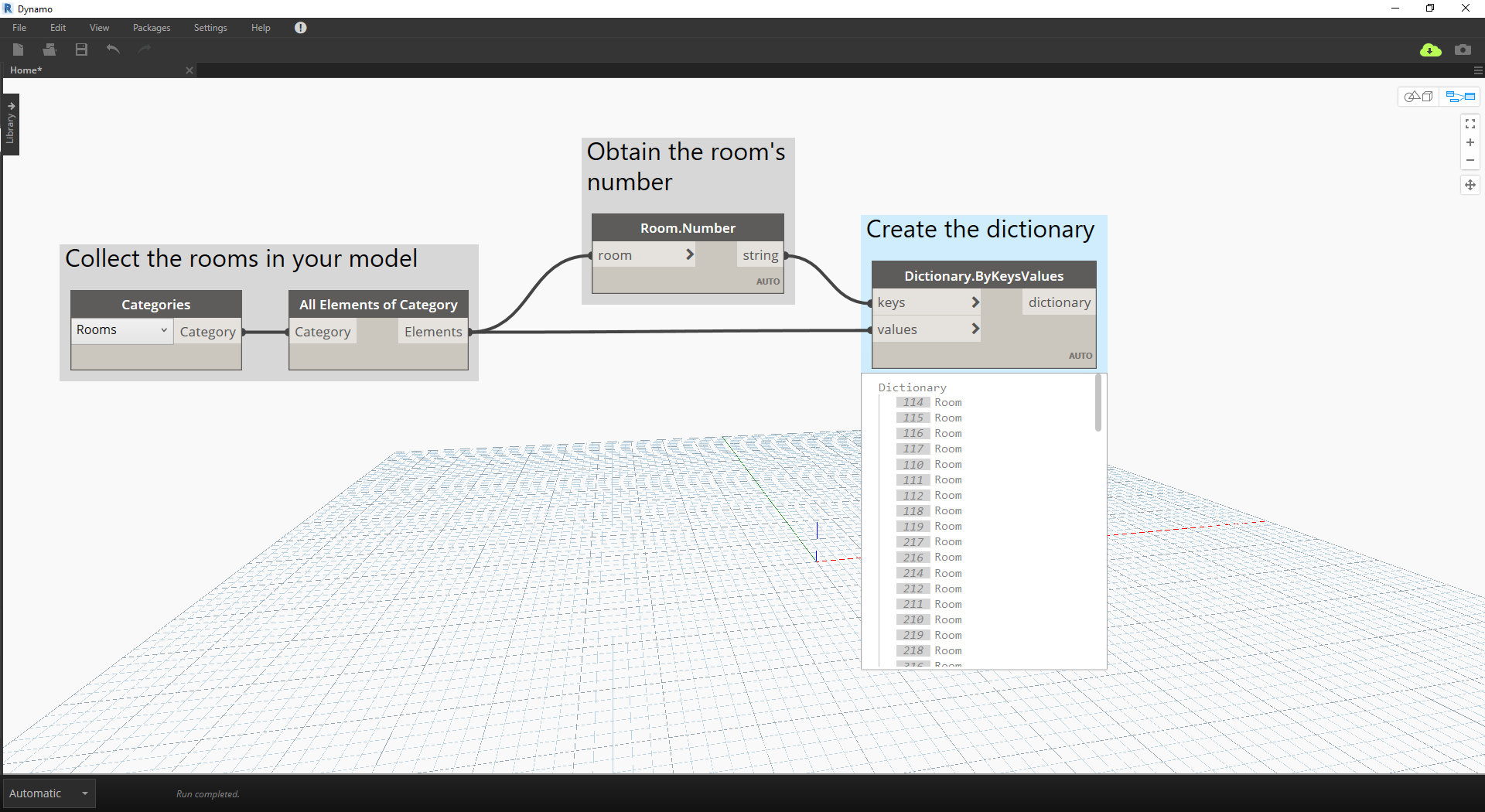

Nyní vytvoříme slovník s danými klíči a prvky.

• Uzel Dictionary.ByKeysValues vytvoří slovník podle odpovídajících vstupů.
• Klíče musí být řetězce, zatímco hodnoty mohou být různé typy objektů.

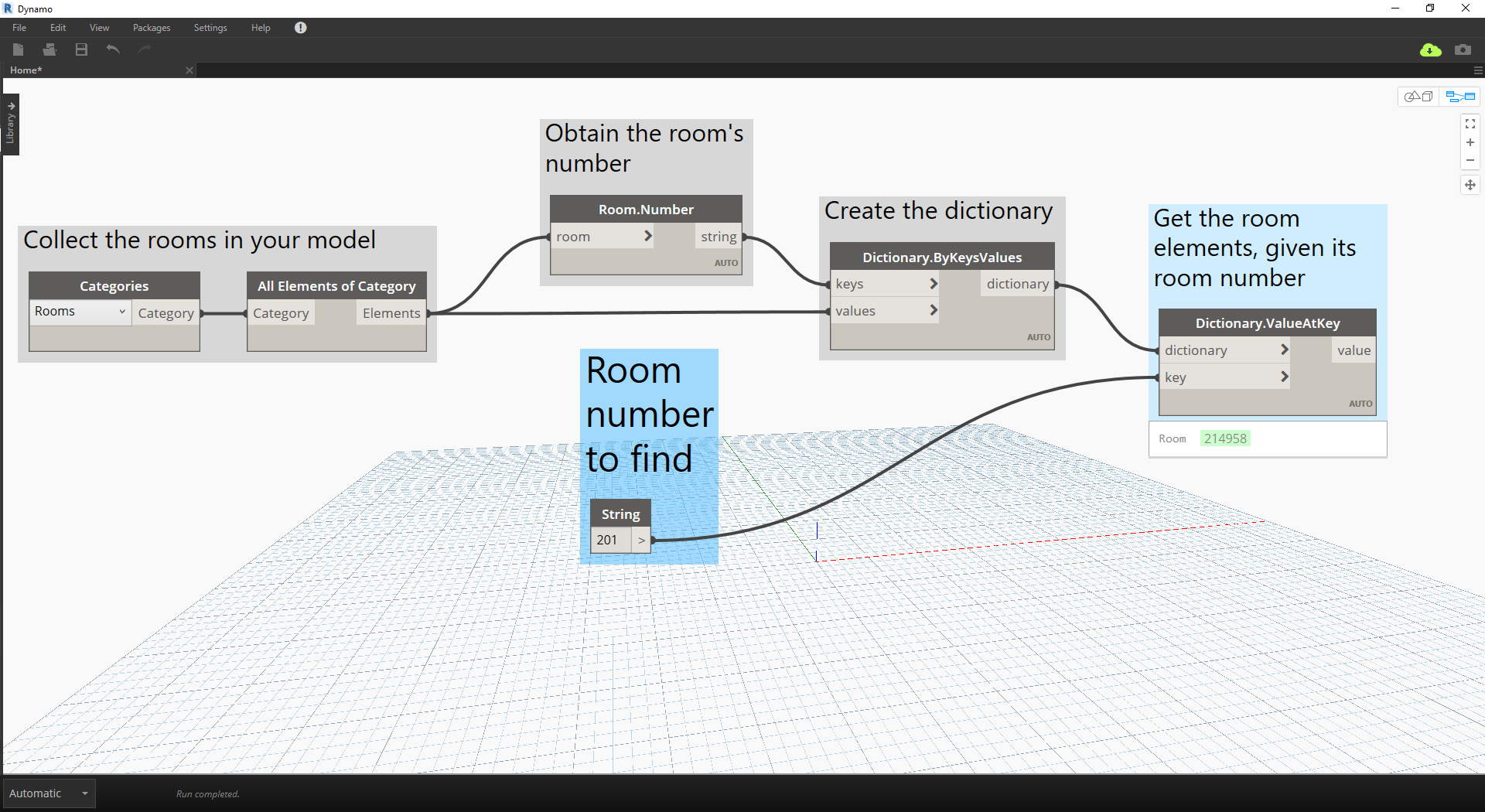

Nyní můžeme načíst místnost ze slovníku pomocí čísla místnosti.

• Uzel String bude klíč, který použijeme k vyhledání objektu ze slovníku.
• Uzel Dictionary.ValueAtKey načte objekt ze slovníku.

Stejným způsobem lze vytvářet slovníky seskupených objektů. Pokud bychom chtěli vyhledat všechny místnosti na daném podlaží, můžeme upravit graf následovně.

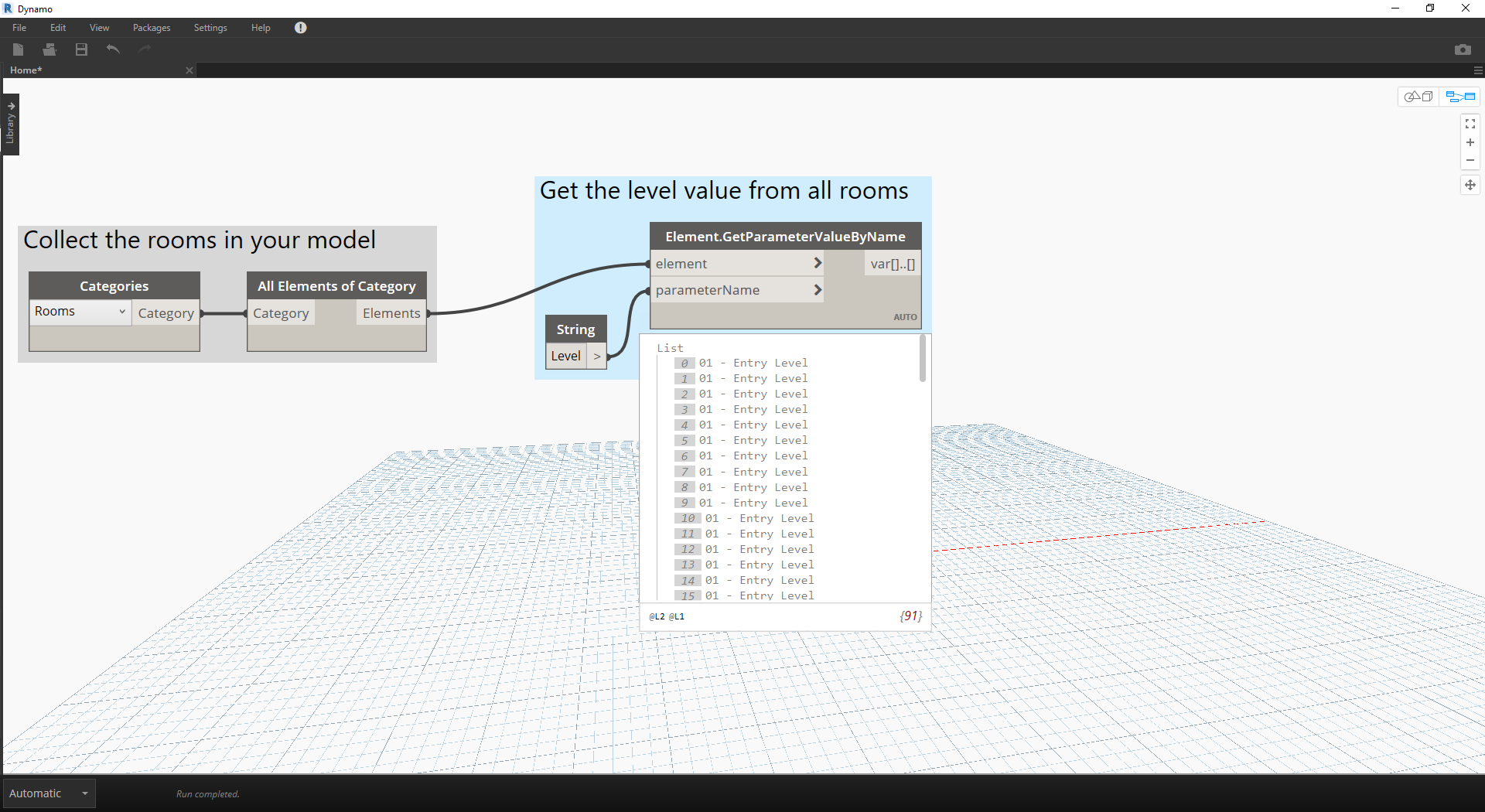

• Místo čísla místnosti použijeme jako klíč hodnotu parametru (v tomto případě podlaží).

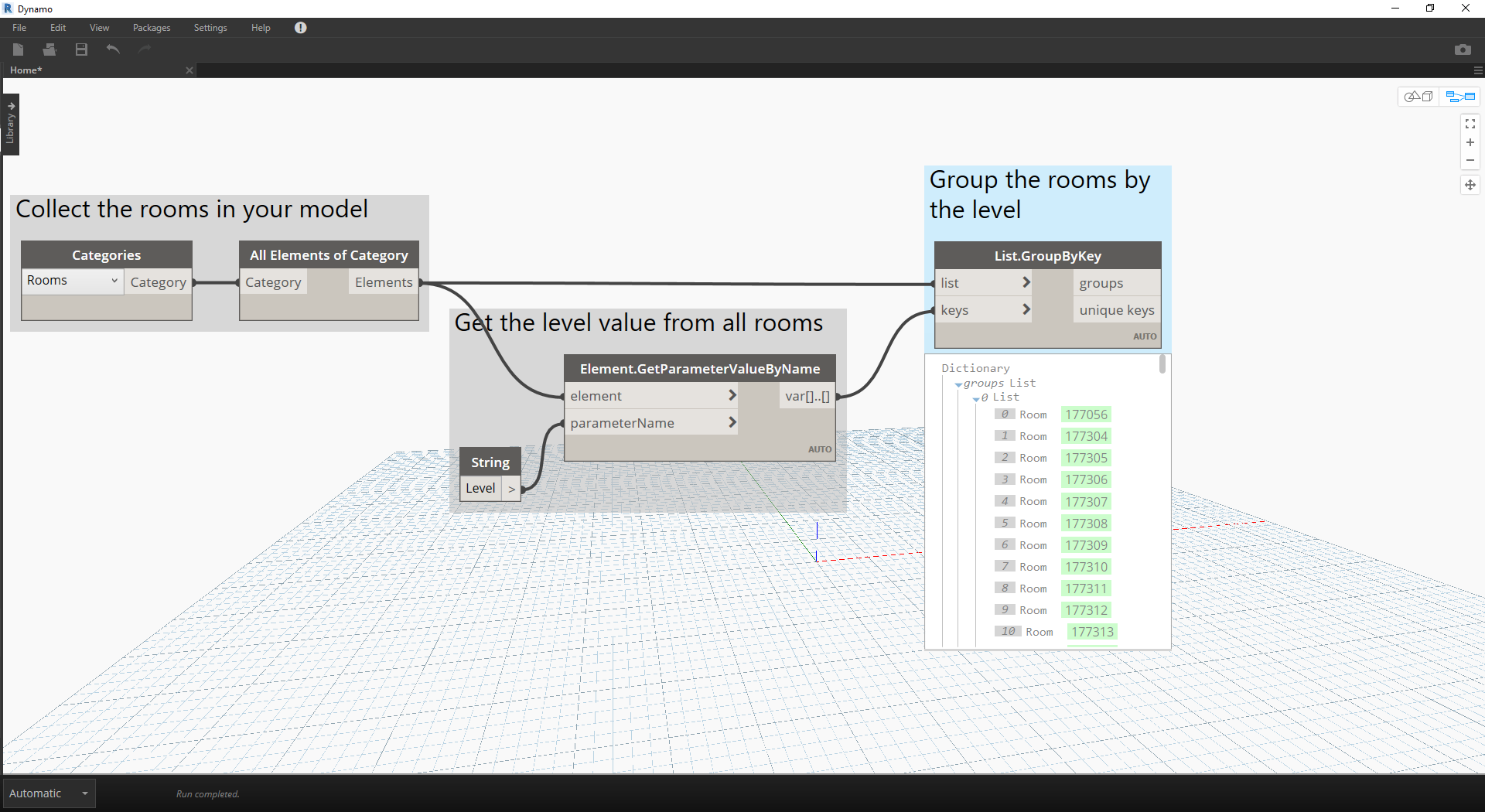

• Nyní můžete místnosti seskupit podle podlaží, na kterém se nacházejí.

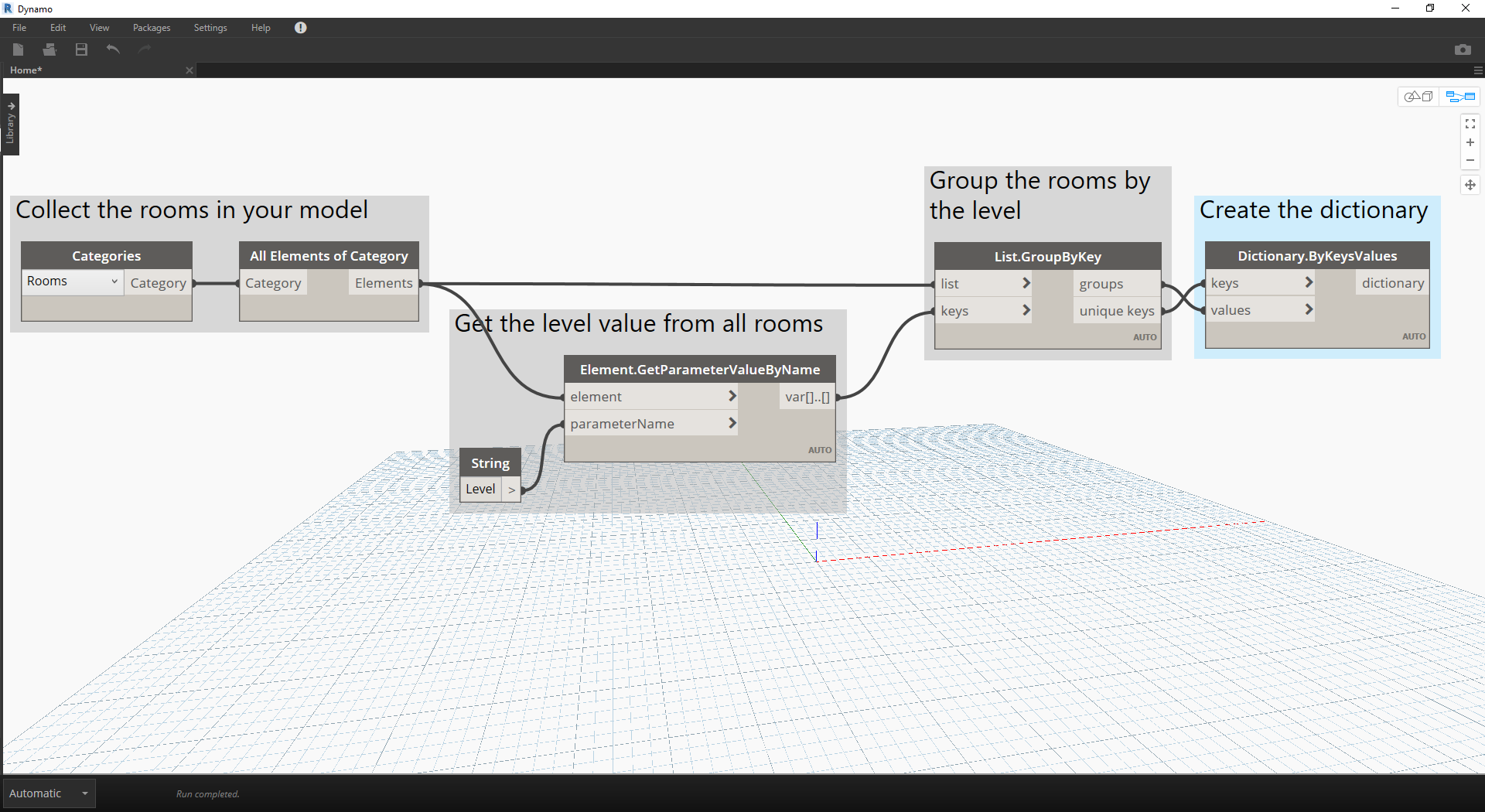

• Po seskupení místností podle podlaží, můžeme použít sdílené (jedinečné) klíče jako klíče pro slovník a seznamy místností jako prvky.

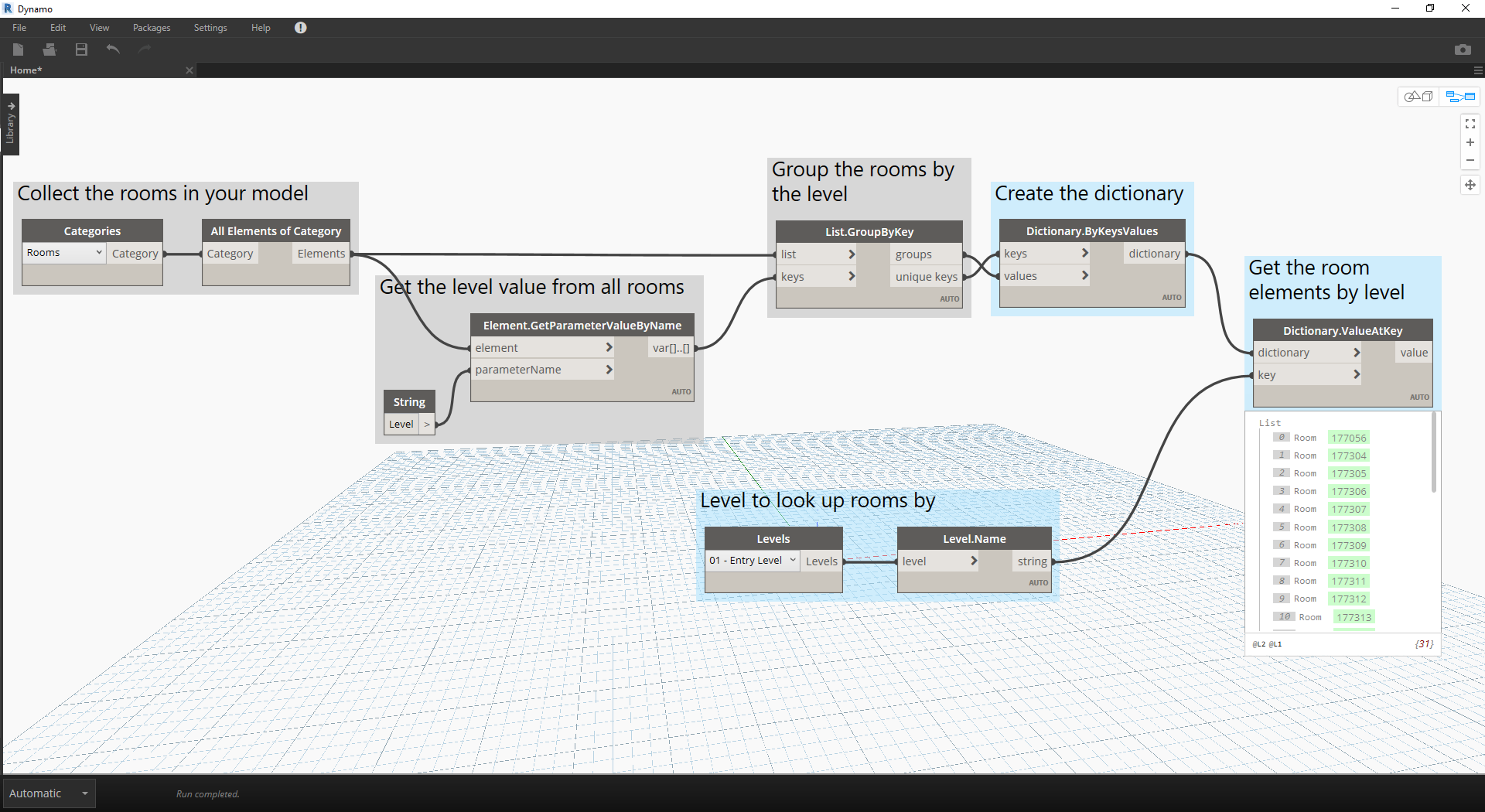

• Nakonec můžeme pomocí podlaží v modelu aplikace Revit a pomocí slovníku vyhledat, které místnosti se na daném podlaží nacházejí. Uzel Dictionary.ValueAtKey načte jako vstup název podlaží a vrátí místností na daném podlaží.

Možnosti slovníků jsou opravdu nekonečné. Možnost propojit BIM data v aplikaci Revit s prvkem samotným nabízí mnohá využití.
