Knihovna aplikace Dynamo

Knihovna aplikace Dynamo obsahuje uzly, které přidáme do pracovního prostoru, a definujeme tak vizuální programy pro spuštění. V knihovně lze vyhledávat uzly. Uzly obsažené zde – základní nainstalované uzly, vlastní uzly, které definujeme, a uzly z aplikace Package Manager, které přidáme do aplikace Dynamo – jsou uspořádány hierarchicky podle kategorií. Projděte si tuto organizaci a prozkoumejte klíčové uzly, které budeme často používat.

Knihovna knihoven

Knihovna aplikace Dynamo, se kterou jsme v aplikaci pracovali, je ve skutečnosti kolekcí funkčních knihoven, z nichž každá obsahuje uzly seskupené podle kategorie. Ačkoliv se to může zdát jako nadbytečné, je to flexibilní rámec pro uspořádání uzlů, které jsou součástí výchozí instalace aplikace Dynamo, a je ještě lepší později, když začneme rozšiřovat tuto základní funkčnost pomocí vlastních uzlů a dalších balíčků.

Organizační schéma

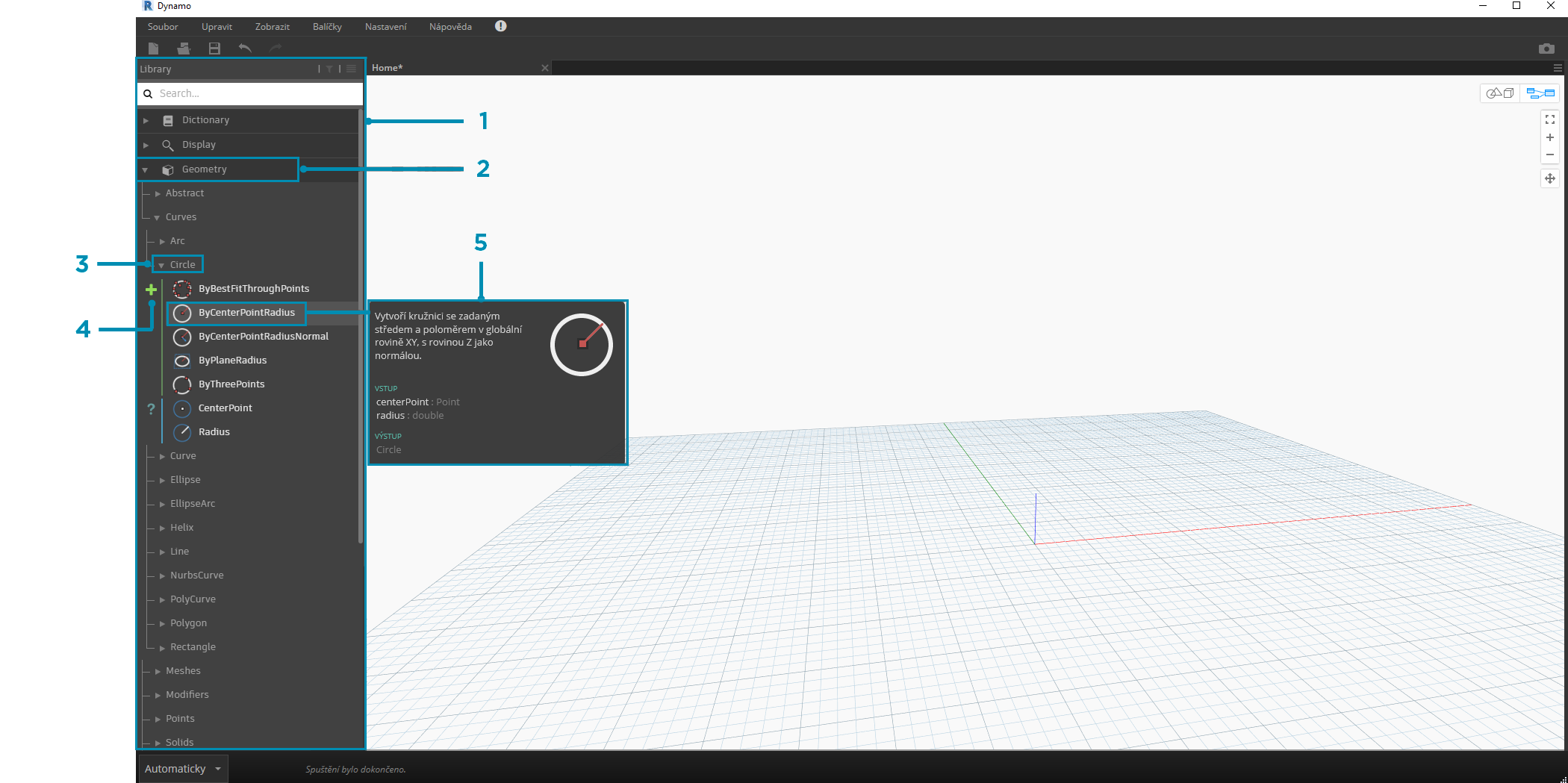

Část Knihovna uživatelského rozhraní aplikace Dynamo se skládá z hierarchicky uspořádaných knihoven. Při zavrtání do knihovny postupně procházíme knihovnu, kategorie knihovny a podkategorie kategorií, abychom našli uzel.

1. Knihovna – oblast rozhraní aplikace Dynamo
2. Knihovna – kolekce souvisejících kategorií, například Geometry
3. Kategorie – kolekce souvisejících uzlů, například všech, které se týkají položek Circles
4. Podkategorie – Rozčlenění uzlů v rámci kategorie, obvykle podle Create, Action nebo Query
5. Uzel – Objekty přidané do pracovního prostoru pro provedení akce

Názvové konvence

Hierarchie jednotlivých knihoven se odráží v názvu uzlů přidaných do pracovního prostoru, které můžeme použít také v poli Vyhledat, nebo pomocí bloků kódu (které používají textový jazyk Dynamo). Kromě použití klíčových slov k nalezení uzlů můžeme zadat hierarchii oddělenou tečkou.

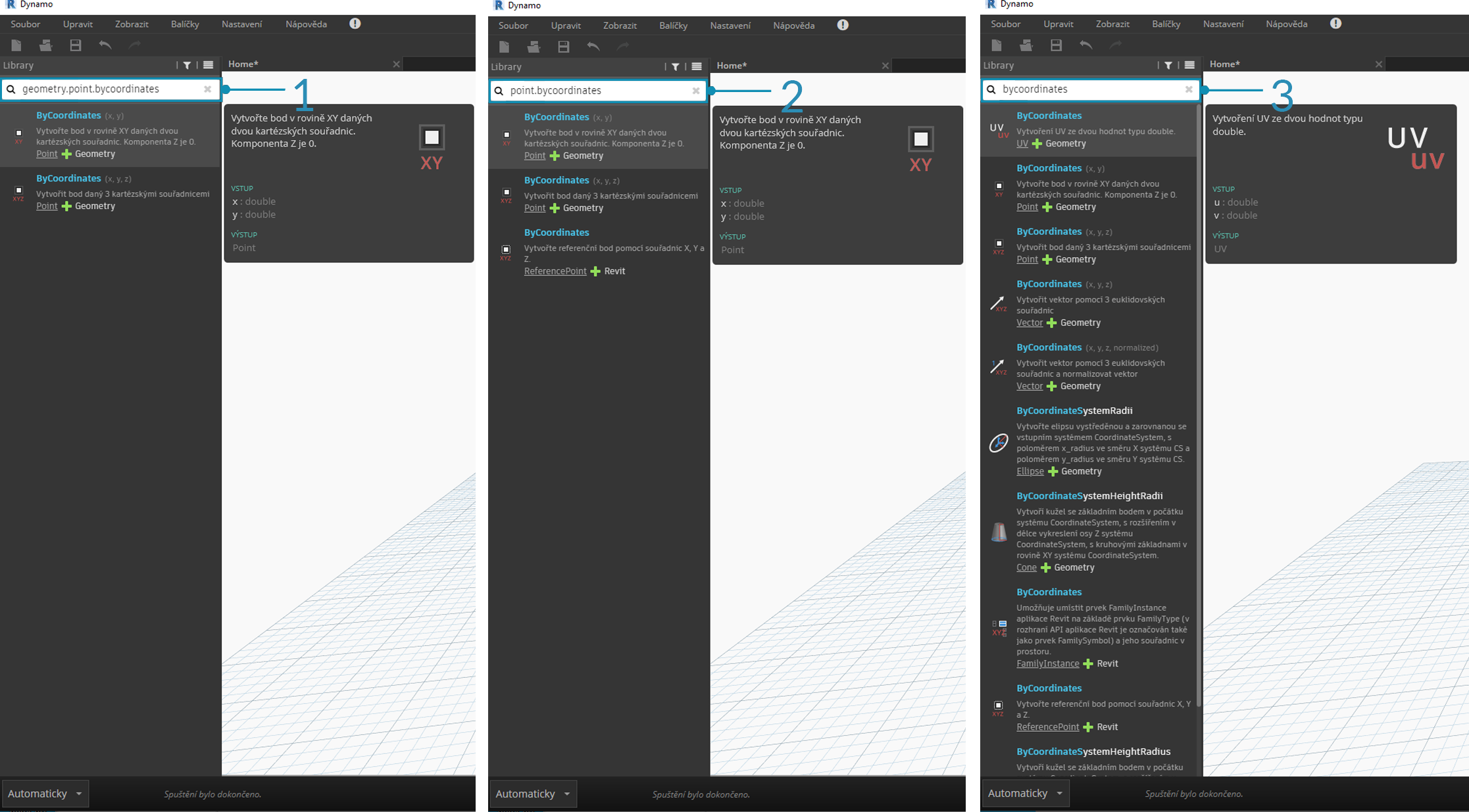

Zadáním různých částí místa uzlu do hierarchie knihovny ve formátu library.category.nodeName získáte různé výsledky:

1. library.category.nodeName
2. category.nodeName
3. nodeName nebo keyword

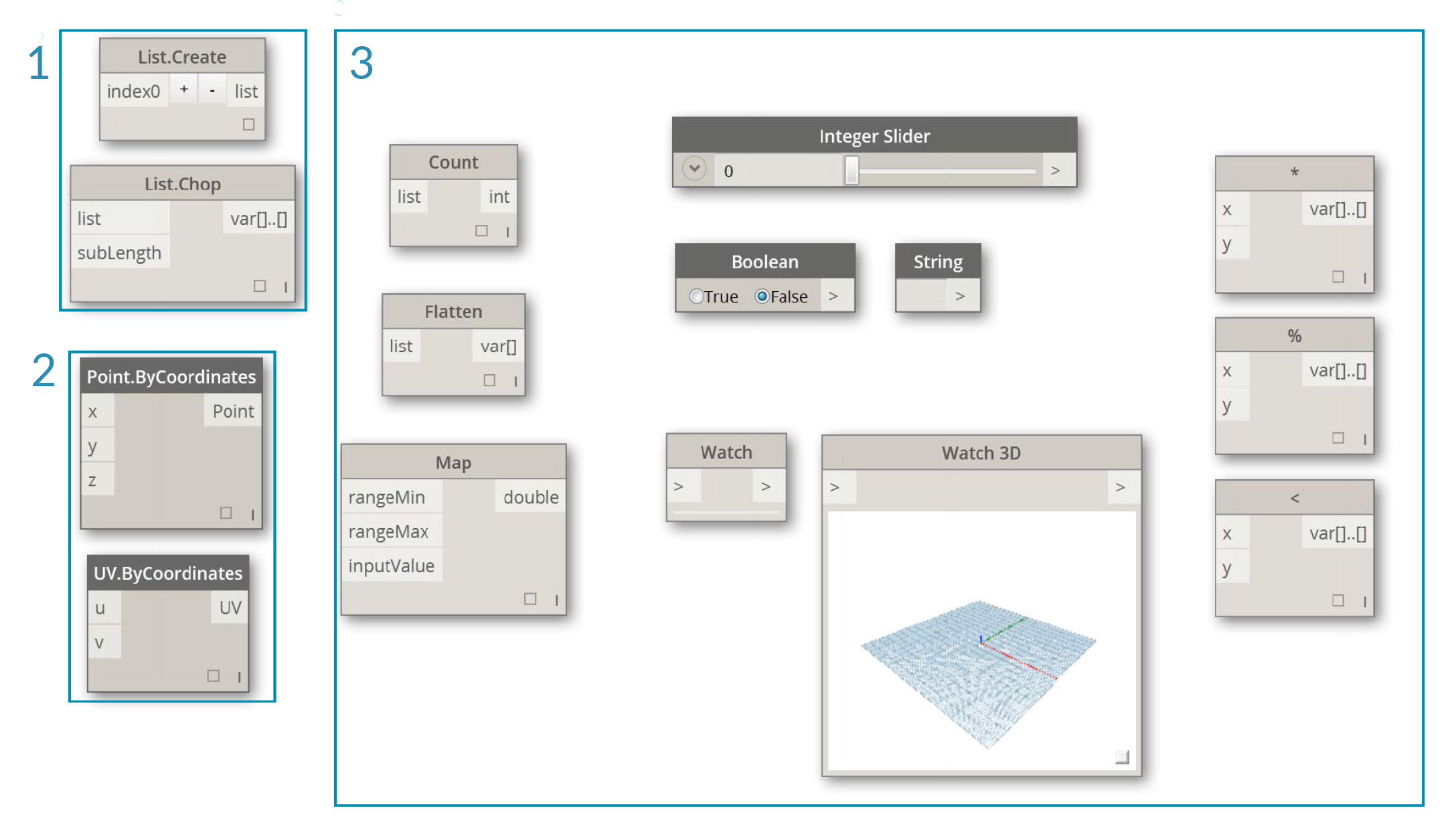

Název uzlu v pracovním prostoru se obvykle rendruje ve formátu category.nodeName, s důležitými výjimkami zejména v kategoriích Input a View. Dávejte pozor na podobně pojmenované uzly a všimněte si rozdílu kategorií:

1. Uzly z většiny knihoven budou obsahovat formát kategorie
2. Položky Point.ByCoordinates a UV.ByCoordinates mají stejný název, ale pocházejí z různých kategorií
3. Mezi povinné výjimky patří funkce Built-in, Core.Input, Core.View a Operators

Často používané uzly

Se stovkami uzlů zahrnutých v základní instalaci aplikace Dynamo, které jsou nezbytné pro vývoj našich vizuálních programů? Zaměřme se na ty, které nám umožňují definovat parametry programu (Input), zobrazíme výsledky akce uzlu (Watch) a definujeme vstupy nebo funkce pomocí zástupce (Code Block).

Vstup

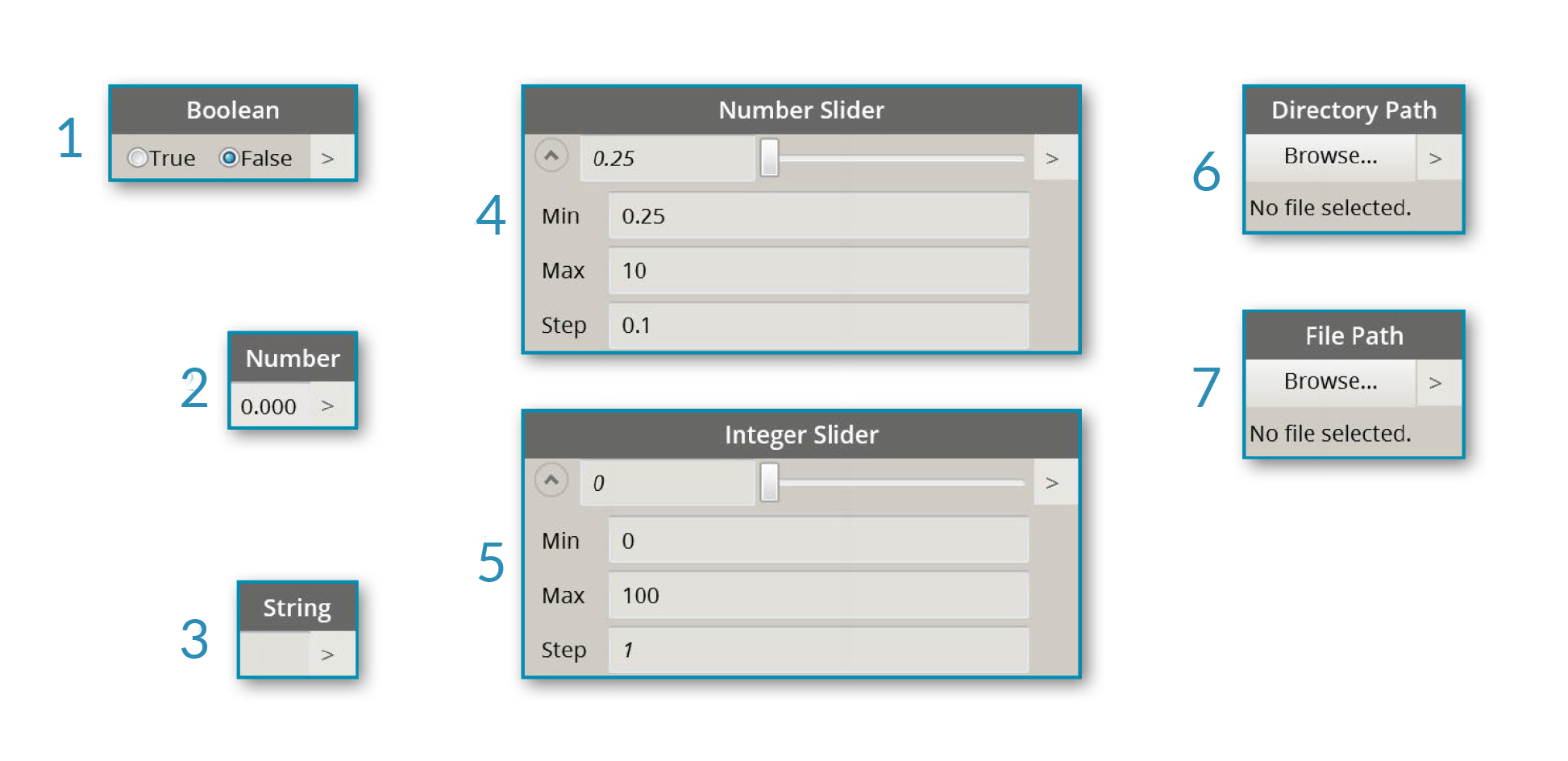

Vstupní uzly jsou primárním prostředkem pro uživatele našeho vizuálního programu – ať jste to vy nebo někdo jiný – pro propojení s klíčovými parametry. Zde jsou uzly dostupné v kategorii Input knihovny Core:

1. Boolean
2. Number
3. String
4. Number Slider
5. Integer Slider
6. Directory Path
7. File Path

Watch

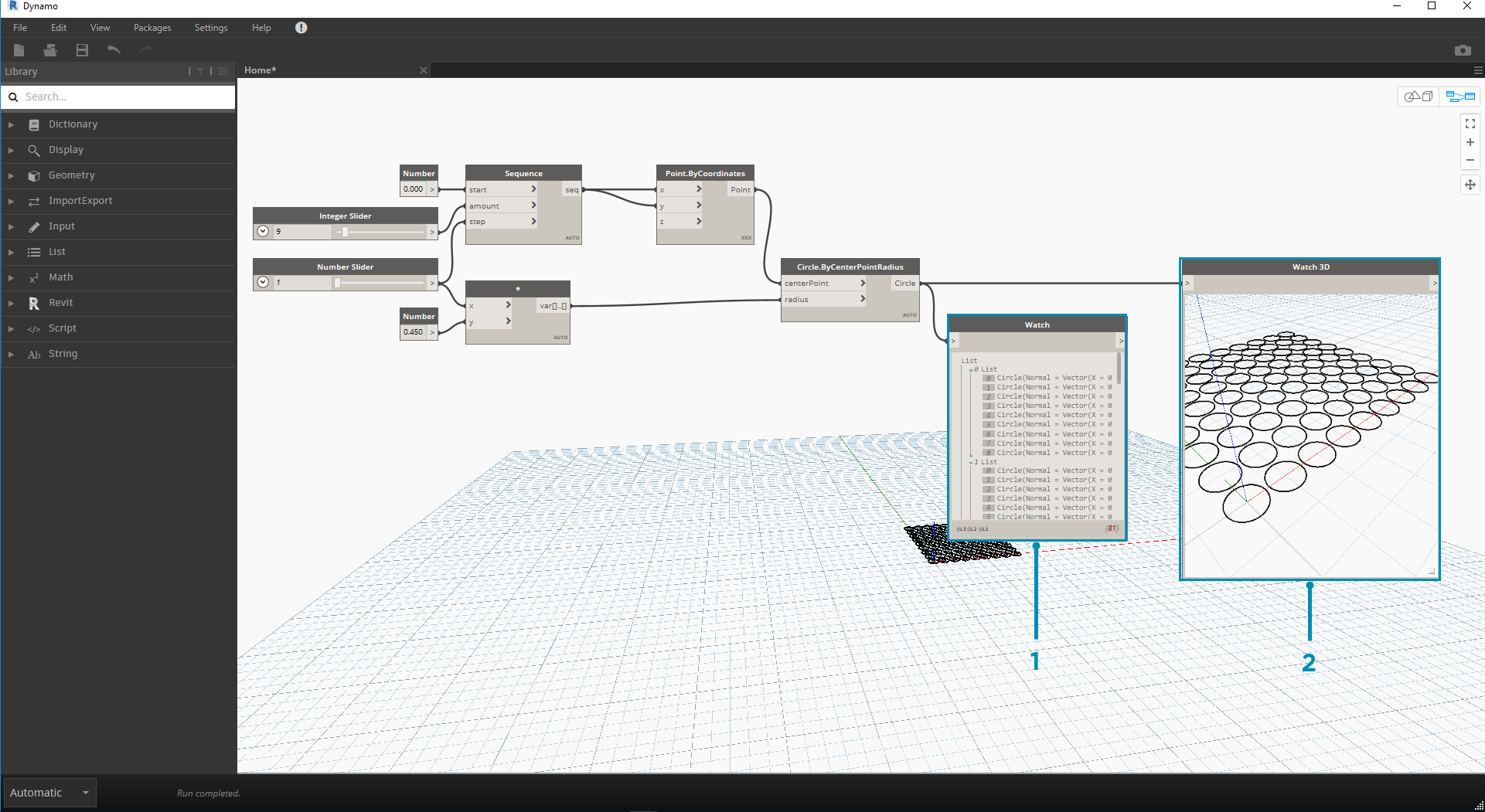

Uzly Watch jsou nezbytné ke správě dat, která prochází vaším vizuálním programem. I když můžete zobrazit výsledek uzlu prostřednictvím náhledu dat uzlu, můžete jej nechat zobrazený v uzlu Watch nebo zobrazit výsledky geometrie prostřednictvím uzlu Watch3D. Obě tyto položky jsou v Knihovně Core v Kategorii View.

Tip: Pokud vizuální program obsahuje mnoho uzlů, může být někdy 3D náhled rozptylující. Zvažte zrušení zaškrtnutí možnosti Zobrazovat náhled pozadí v nabídce Nastavení a použití uzlu Watch3D k zobrazení náhledu geometrie.

1. Watch – Všimněte si, že když vyberete položku v uzlu Watch, bude označena v náhledu Watch3D a 3D
2. Watch3D – Pomocí pravého dolního uzlu můžete změnit velikost a procházet stejným způsobem jako v 3D náhledu

Code Block

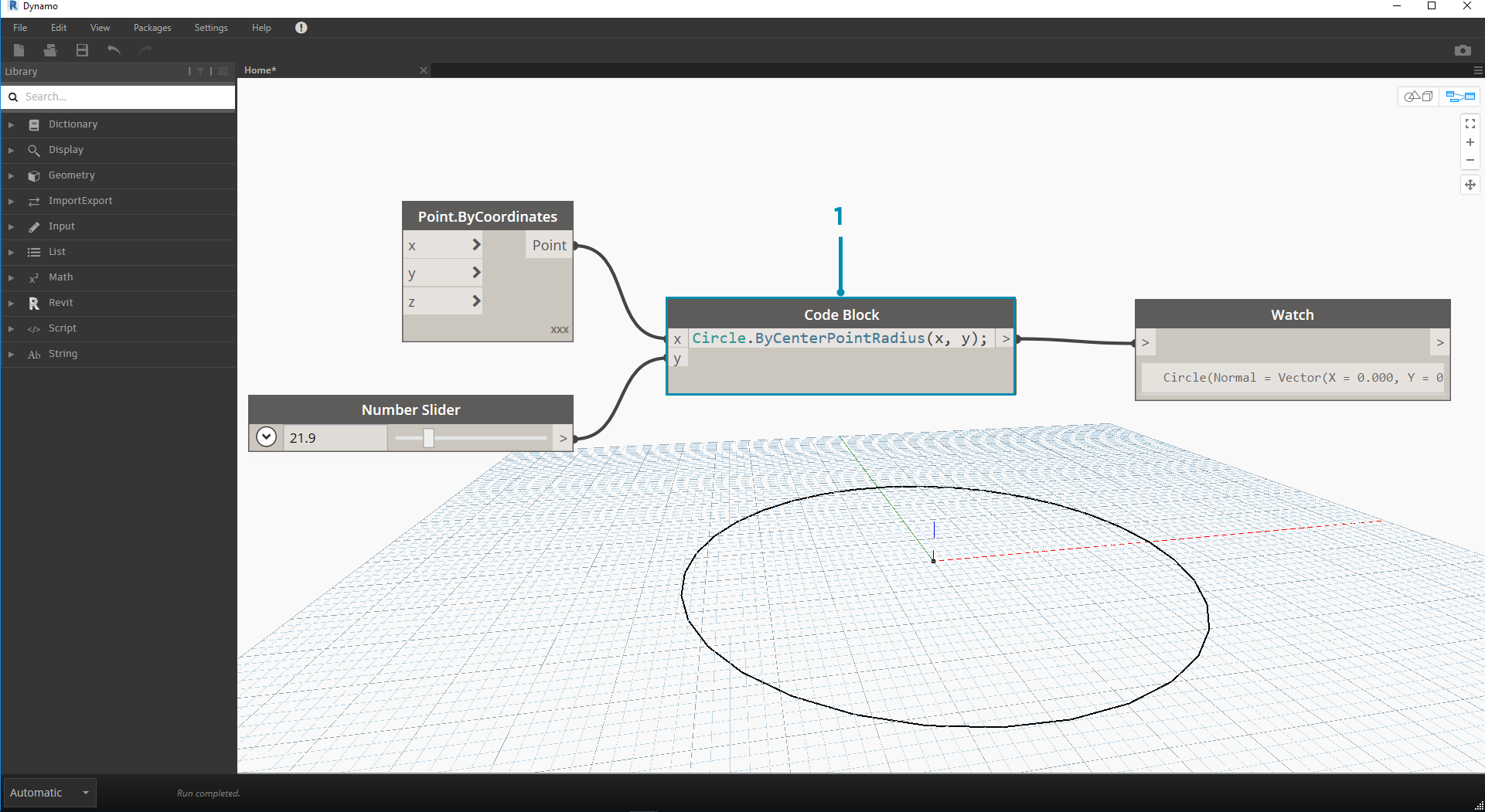

Uzly Code Block lze použít k definování bloku kódu pomocí řádků oddělených středníky. Může to být jednoduché jako X/Y. Bloky kódu také můžeme použít jako zkratku pro definování položky Number Input nebo k volání funkce jiného uzlu. Syntaxe pro provedení je v souladu s konvencí pojmenování textového jazyka aplikace Dynamo DesignScript a je uvedena v části 7.2. Zkusíme vytvořit kružnici s touto zkratkou:

1. Dvojitým kliknutím vytvořte uzel Code Block
2. Zadejte Circle.ByCenterPointRadius(x,y);
3. Kliknutím na pracovní prostor zrušíte výběr, měly by se automaticky přidat vstupy x a y
4. Vytvořte uzel Point.ByCoordinates a Number Slider a připojte jej k zadaným vstupům položky Code Block
5. Výsledkem provádění vizuálního programu by měla být kružnice v 3D náhledu
