Co je funkce Zero-Touch?

Import pomocí funkce Zero-Touch odkazuje na metodu jednoduchého importu knihoven C# pomocí najetí kurzoru a kliknutí. Aplikace Dynamo přečte veřejné metody souboru .dll a převede je na uzly aplikace Dynamo. Pomocí funkce Zero-Touch můžete vyvinout vlastní uzly a balíčky a importovat externí knihovny do prostředí aplikace Dynamo.

Pomocí funkce Zero-Touch můžete skutečně importovat knihovnu, která nebyla nezbytně vyvinuta pro aplikaci Dynamo, a vytvořit sady nových uzlů. Aktuální funkce Zero-Touch znázorňuje multiplatformní povahu projektu aplikace Dynamo.

Tato část předvádí, jak pomocí funkce Zero-Touch importovat knihovnu třetích stran. Informace o vývoji vlastní knihovny funkce Zero-Touch naleznete na stránce Wiki k aplikaci Dynamo.

Balíčky funkce Zero-Touch

Balíčky funkce Zero-Touch jsou dobrým doplňkem k uživatelským vlastním uzlům. V tabulce níže je uvedeno několik balíčků, které používají knihovny C#. Podrobnější informace o balíčcích naleznete v části Balíčky v dodatku.

Logo/obrázek	Název

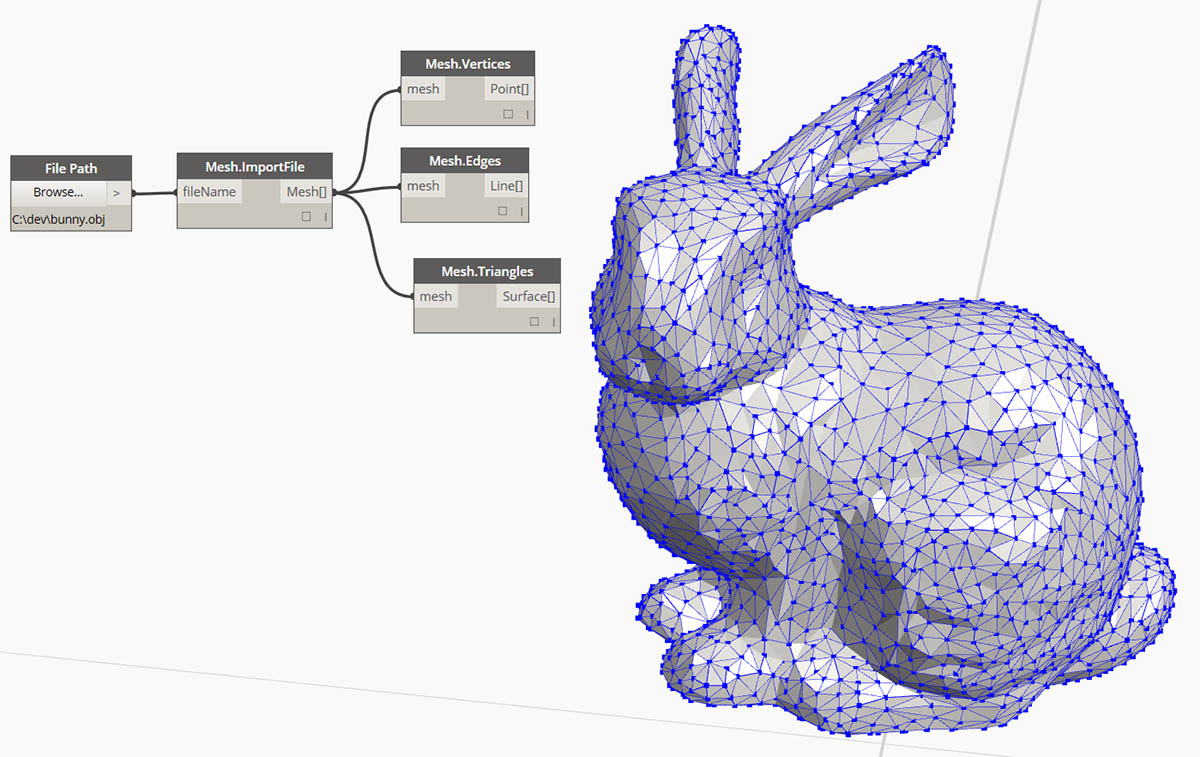

	Sada nástrojů sítí

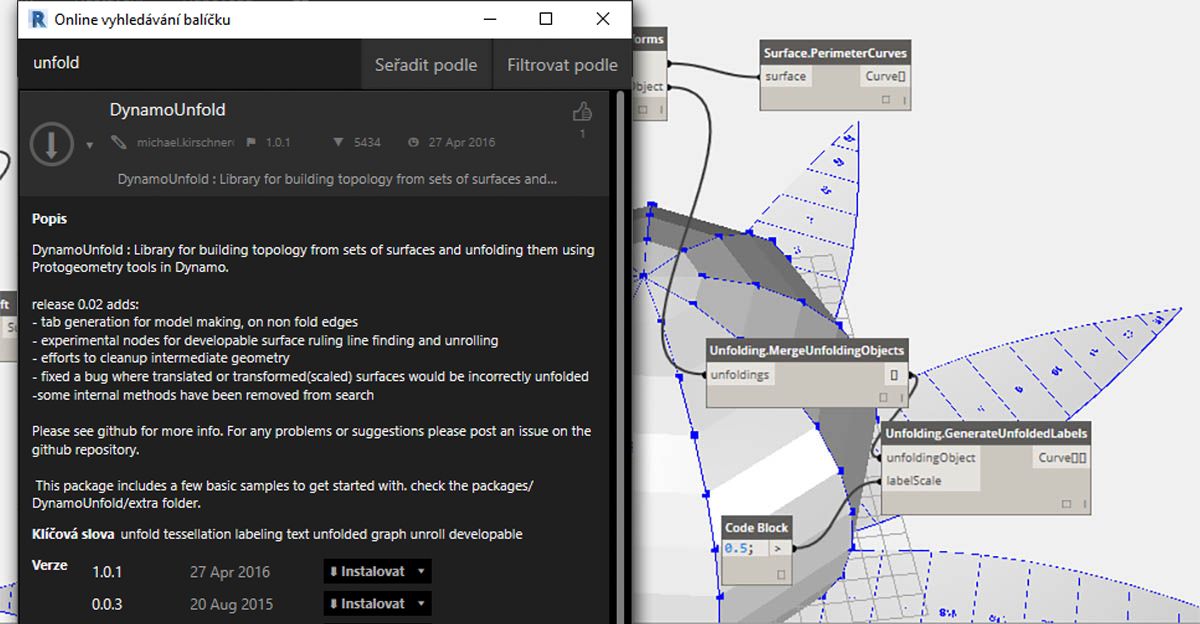

	Dynamo Unfold

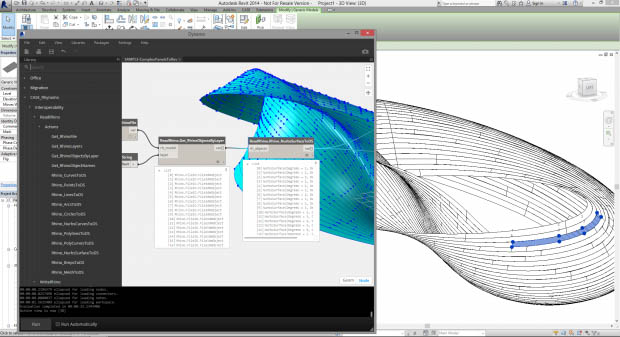

	Rhynamo

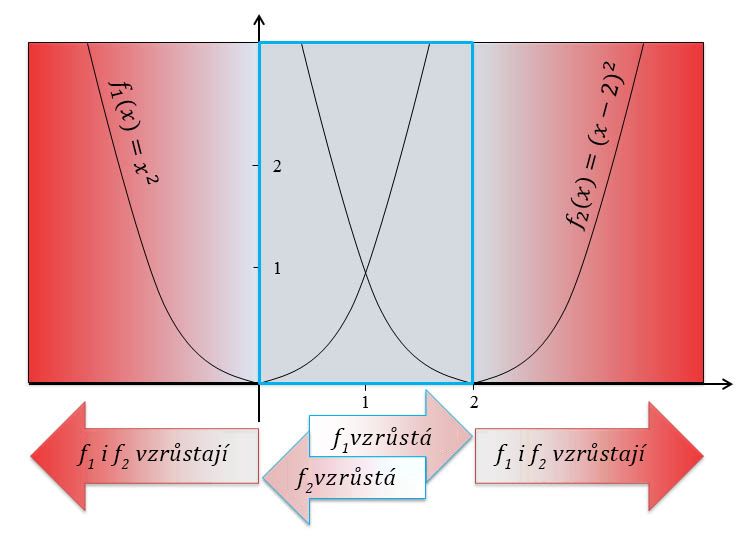

	Optimo

Případová studie – import položek AForge

Tato případová studie popisuje, jak importovat AForge – externí .dll knihovnu. AForge je robustní knihovna, která nabízí celou řadu funkcí od zpracování obrázků po umělou inteligenci. Níže rozebereme několik cvičení týkající se zpracování obrázků, a přitom se budeme odkazovat na třídu k práci s obrázky v knihovně AForge.

Stáhněte a rozbalte ukázkové soubory, které jsou připojeny k této případové studii balíčku (klikněte pravým tlačítkem a vyberte příkaz „Uložit odkaz jako...“). Úplný seznam vzorových souborů naleznete v dodatku. Zero-Touch-Examples.zip.

1. Začněte stažením knihovny AForge. Na stránce stažení knihovny AForge vyberte položku [Stáhnout instalační program] a po dokončení stahování proveďte instalaci knihovny.

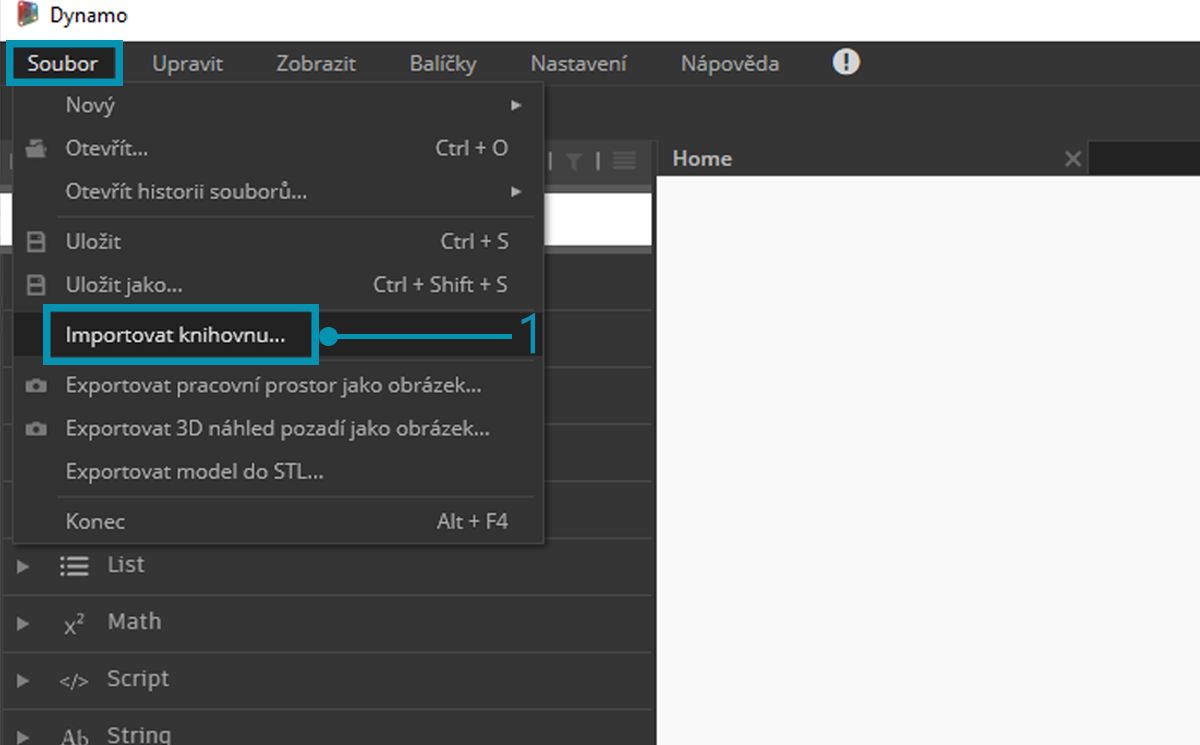

1. V aplikaci Dynamo vytvořte nový soubor a vyberte možnost Soubor > Importovat knihovnu...

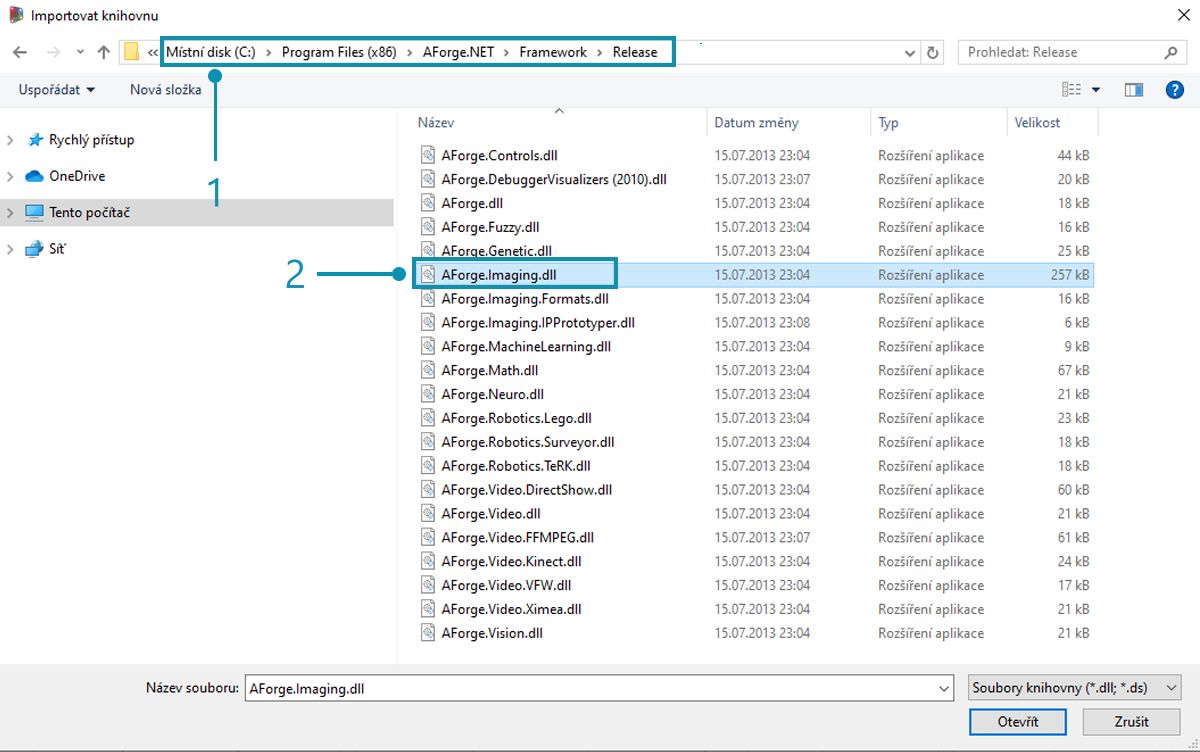

1. V místním okně přejděte do složky Release instalačního programu AForge. Pravděpodobně se bude jednat o složku podobnou této: C:\Program Files (x86)\AForge.NET\Framework\Release.
2. AForge.Imaging.dll: Pro tuto případovou studii chceme použít pouze tento soubor z knihovny AForge. Vyberte tento soubor .dll a klikněte na možnost „Otevřít“.

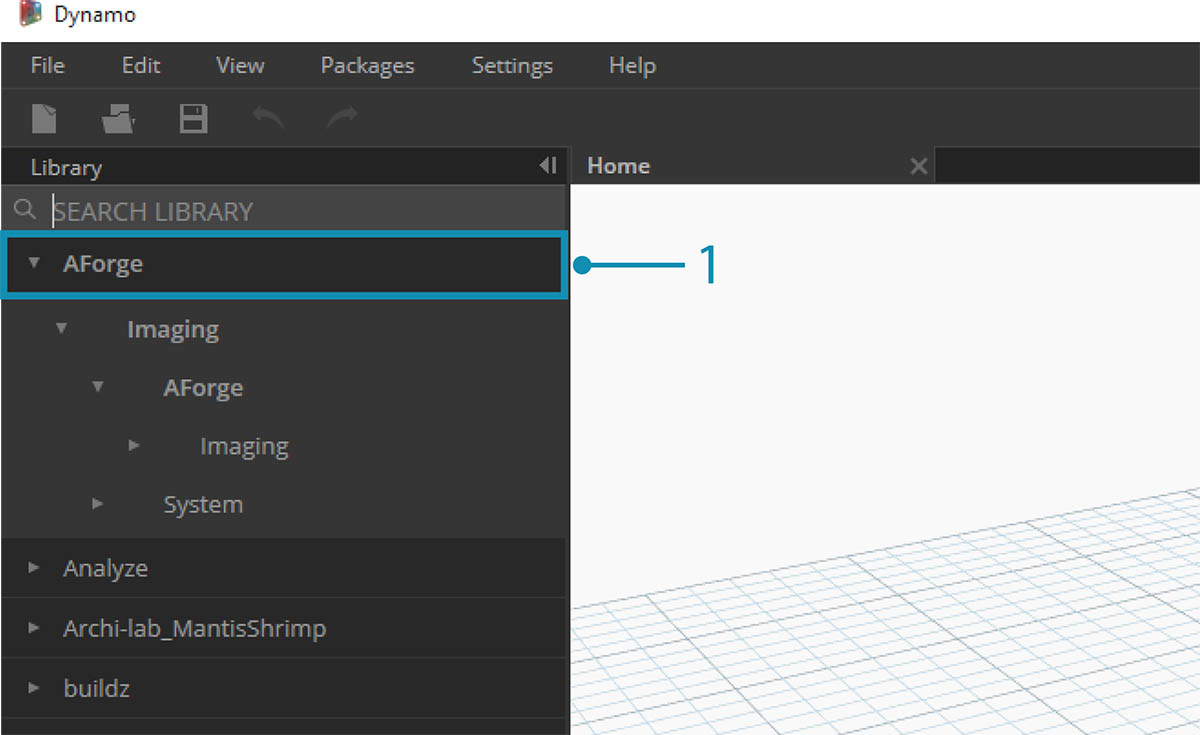

1. V aplikaci Dynamo byste měli vidět skupinu uzlů „AForge“ přidanou na panelu nástrojů Knihovna. Nyní máme přístup ke knihovně práce s obrázky AForge z našeho vizuálního programu.

Cvičení 1 – Detekce hran

Jakmile bude knihovna importována, začněte jednoduše tímto prvním cvičením. V něm provedeme základní zpracování obrázků s ukázkovým obrázkem a ukážeme si, jak fungují filtry obrázků AForge. Pomocí uzlu „Watch Image“ zobrazíme výsledky a v aplikaci Dynamo použijeme filtry podobné těm, které jsou v aplikaci Photoshop.

Stáhněte a rozbalte ukázkové soubory, které jsou připojeny k této případové studii balíčku (klikněte pravým tlačítkem a vyberte příkaz „Uložit odkaz jako...“). Úplný seznam vzorových souborů naleznete v dodatku. ZeroTouchImages.zip

Jakmile bude knihovna importována, začněte jednoduše tímto prvním cvičením (01-EdgeDetection.dyn). V něm provedeme základní zpracování obrázků s ukázkovým obrázkem a ukážeme si, jak fungují filtry obrázků AForge. Pomocí uzlu „Watch Image“ zobrazíme výsledky a v aplikaci Dynamo použijeme filtry podobné těm, které jsou v aplikaci Photoshop.

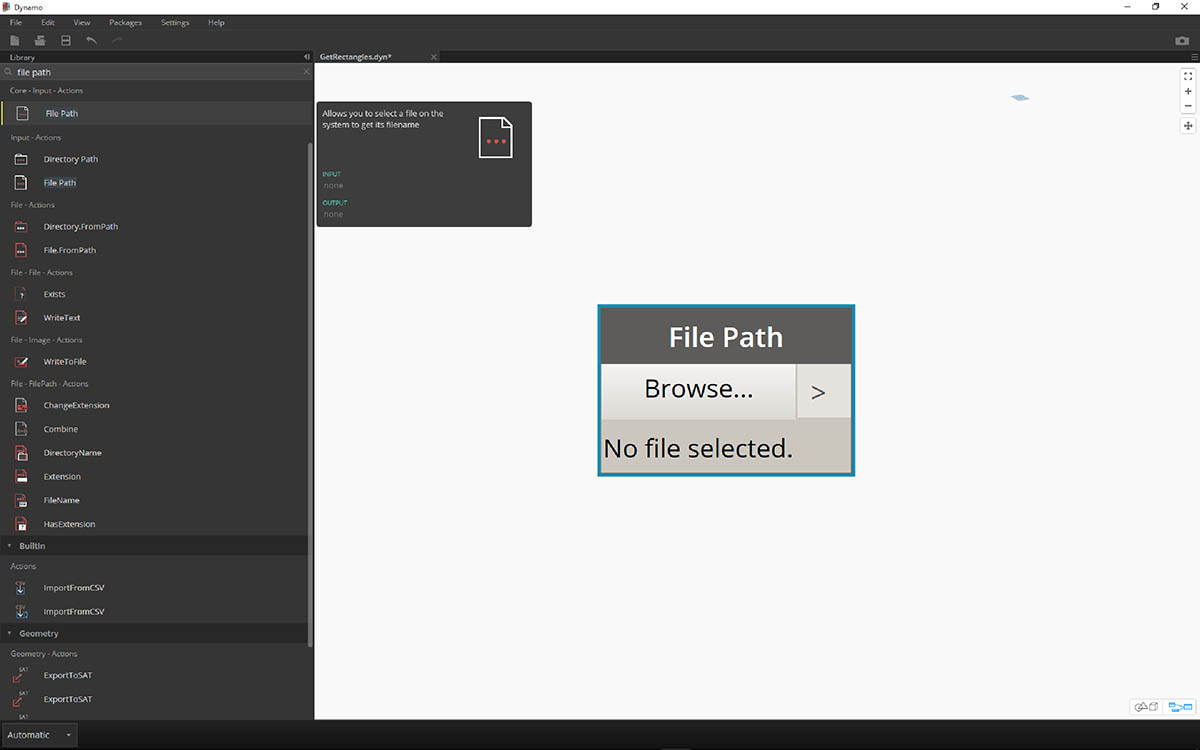

Nejprve je potřeba importovat obrázek, se kterým chcete pracovat. Přidejte na pracovní plochu uzel File Path a ve složce staženého cvičení vyberte soubor „soapbubble.jpg“ (autor fotografie: flickr).

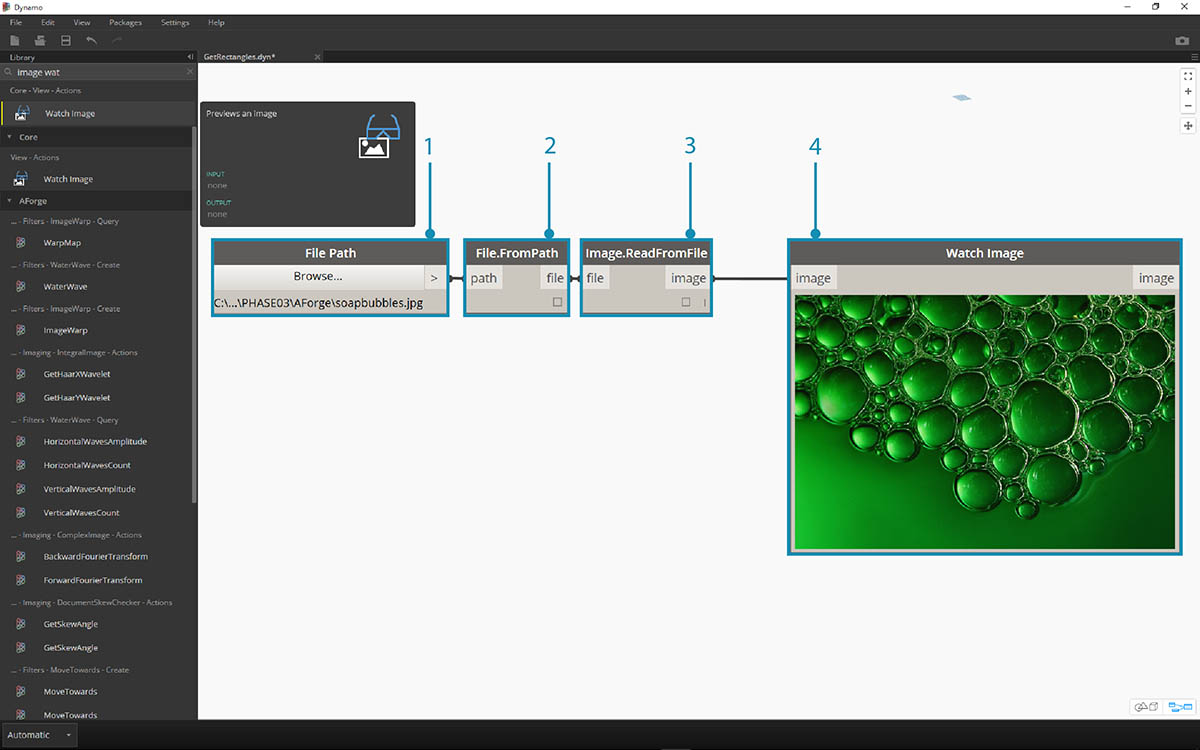

1. Uzel File Path jednoduše předá řetězec s cestou k vybranému obrázku. Tuto cestu k souboru je třeba převést na obrázek v prostředí aplikace Dynamo.
2. Připojte uzel File Path k uzlu File.FromPath.
3. K převodu tohoto souboru na obrázek použijte uzel Image.ReadFromFile.
4. Nakonec zobrazte výsledek. Přetáhněte uzel Watch Image na pracovní plochu a připojte jej k uzlu Image.ReadFromFile. Ještě jsme nepoužili příkaz AForge, ale úspěšně jsme importovali obrázek do aplikace Dynamo.

Pod uzlem AForge.Imaging.AForge.Filters (v navigační nabídce) si všimněte, že je k dispozici celá řada filtrů. Nyní pomocí jednoho z těchto filtrů odbarvíme obrázek podle hodnot prahů.

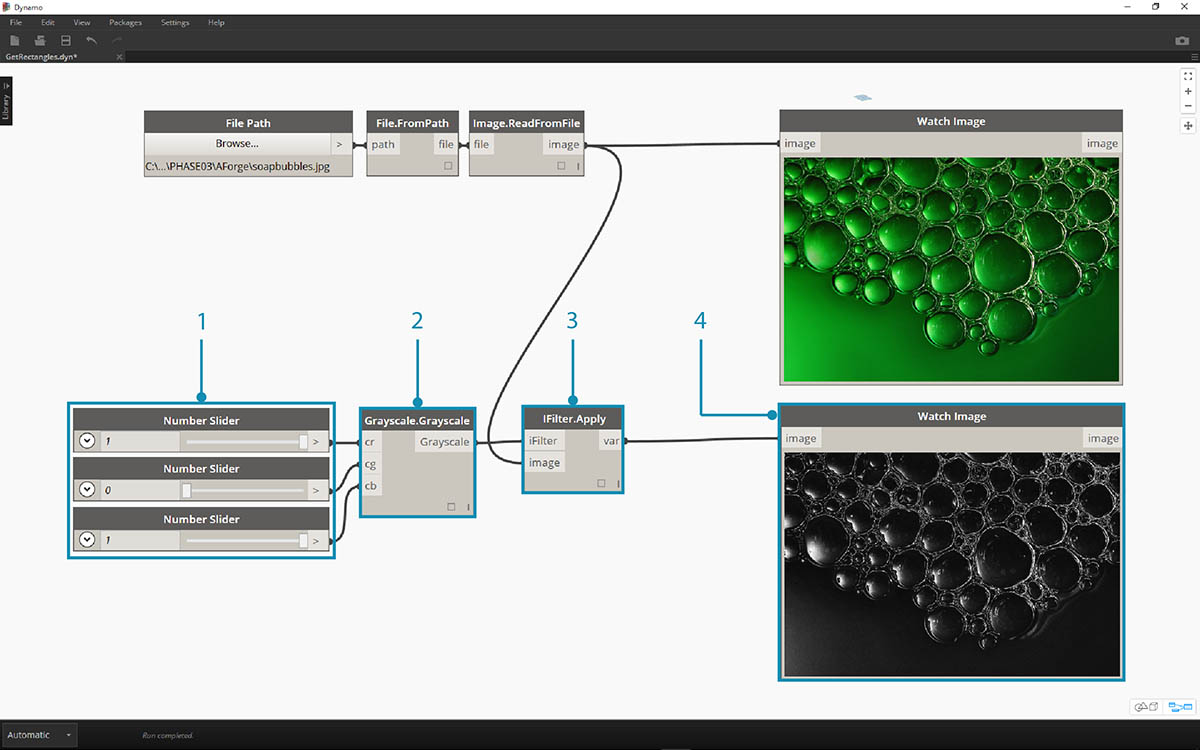

1. Umístěte tři posuvníky na pracovní plochu, změňte jejich rozsahy na 0 až 1 a jejich hodnoty kroku na 0,01.
2. Přidejte na pracovní plochu uzel Grayscale.Grayscale. Jedná se o filtr AForge, který na obrázek použije filtr odstínů šedé. Spojte tři posuvníky z kroku 1 ke vstupům cr, cg a cb. Změňte horní a dolní posuvník, tak aby měly hodnotu 1, a střední posuvník, tak aby měl hodnotu 0.
3. Aby bylo možné použít filtr odstínů šedi, je nutné provést s obrázkem určitou akci. K tomuto účelu použijeme příkaz IFilter.Apply. Připojte obrázek ke vstupu obrázku a uzel Grayscale.Grayscale ke vstupu uzlu iFilter.
4. Připojením k uzlu Watch Image získáte odbarvený obrázek.

Kontrola nad odbarvením obrázku se odvíjí od hodnot prahů pro červenou, zelenou a modrou. Tyto hodnoty jsou definovány vstupem uzlu Grayscale.Grayscale. Všimněte si, že obrázek vypadá značně ztlumeně – je to kvůli tomu, že hodnota zelené barvy je posuvníkem nastavena na 0.

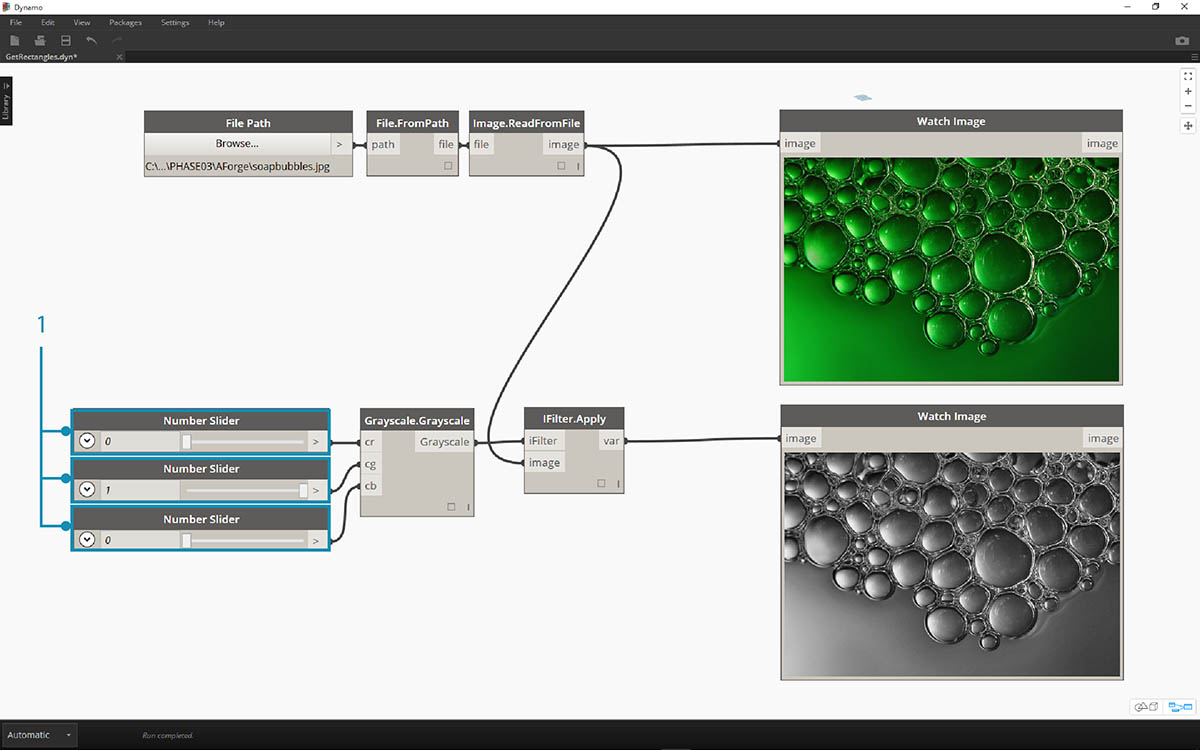

1. Změňte horní a dolní posuvník, tak aby měly hodnotu 0, a střední posuvník, tak aby měl hodnotu 1. Tímto získáte čitelnější odbarvený obrázek.

Nyní na odbarvený obrázek použijeme další filtr. Odbarvený obrázek má určitý kontrast, čili nyní otestujeme detekci hran.

1. Přidejte na pracovní plochu uzel SobelEdgeDetector.SobelEdgeDetector. Připojte jej jako IFilter k novému uzlu IFilter a připojte upravený obrázek ke vstupu obrázku uzlu IFilter.

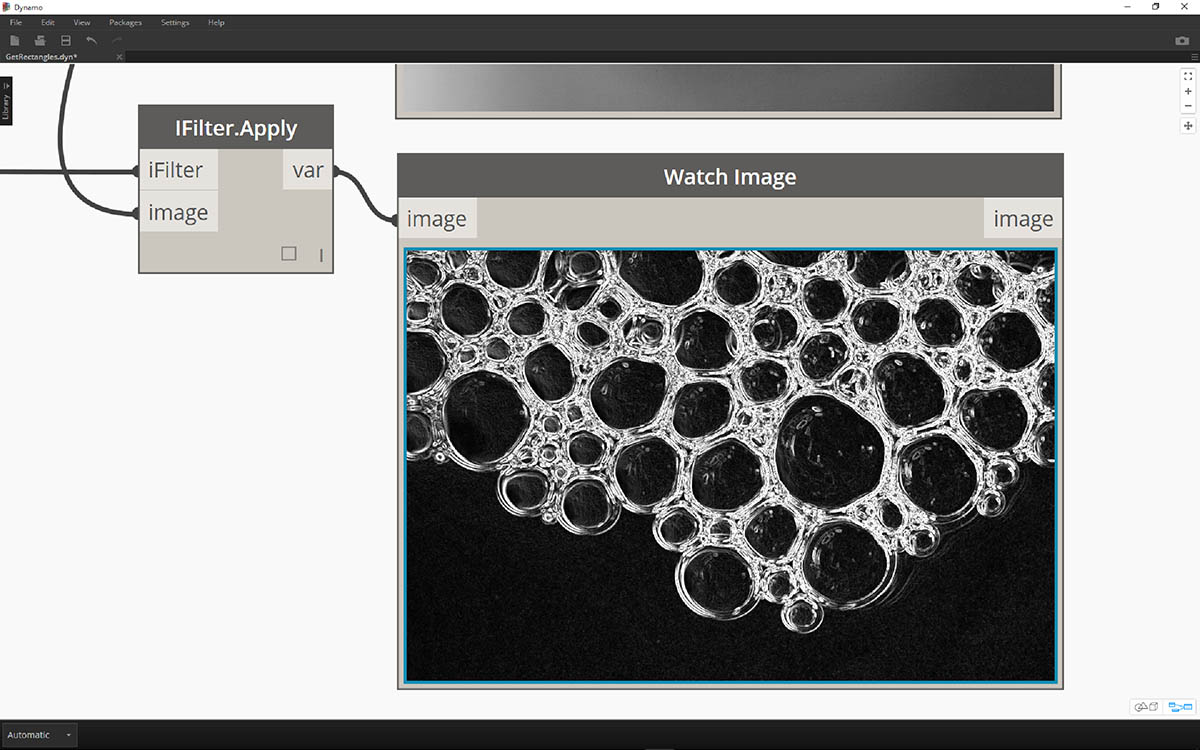

2. Detektor hran Sobel zvýraznil hrany v novém obrázku.

Při přiblížení detektor hran zvýraznil obrysy bublin pomocí pixelů. Knihovna AForge obsahuje nástroje, které umožňují vytvořit pomocí těchto výsledků geometrii aplikace Dynamo. Tato funkce je rozebrána v následujícím cvičení.

Cvičení 2 – Tvorba obdélníku

Stáhněte a rozbalte ukázkové soubory, které jsou připojeny k této případové studii balíčku (klikněte pravým tlačítkem a vyberte příkaz „Uložit odkaz jako...“). Úplný seznam vzorových souborů naleznete v dodatku. ZeroTouchImages.zip

Nyní, když jste se seznámili s určitým základním zpracováním obrázků, můžete pomocí obrázku řídit geometrii aplikace Dynamo. Na základní úrovni se v tomto cvičení snažíme provést „Aktivní trasování“ obrázku pomocí příkazů AForge a Dynamo. Budeme se držet jednoduchého postupu a extrahujeme obdélníky z referenčního obrázku, v knihovně AForge jsou však k dispozici i nástroje pro složitější operace. Budeme pracovat se souborem 02-RectangleCreation.dyn ze stažených souborů cvičení.

1. Pomocí uzlu File Path přejděte do složky cvičení a k souboru grid.jpg.
2. Propojte zbývající řadu uzlů výše, tak abyste odhalili parametrickou osnovu.

V následujícím kroku je potřeba se odkázat na bílé čtverce v obrázku, které se poté převedou ve skutečnou geometrii aplikace Dynamo. Knihovna AForge má mnoho výkonných nástrojů počítačového vidění, přičemž zde se použije zvlášť důležitý nástroj zvaný BlobCounter.

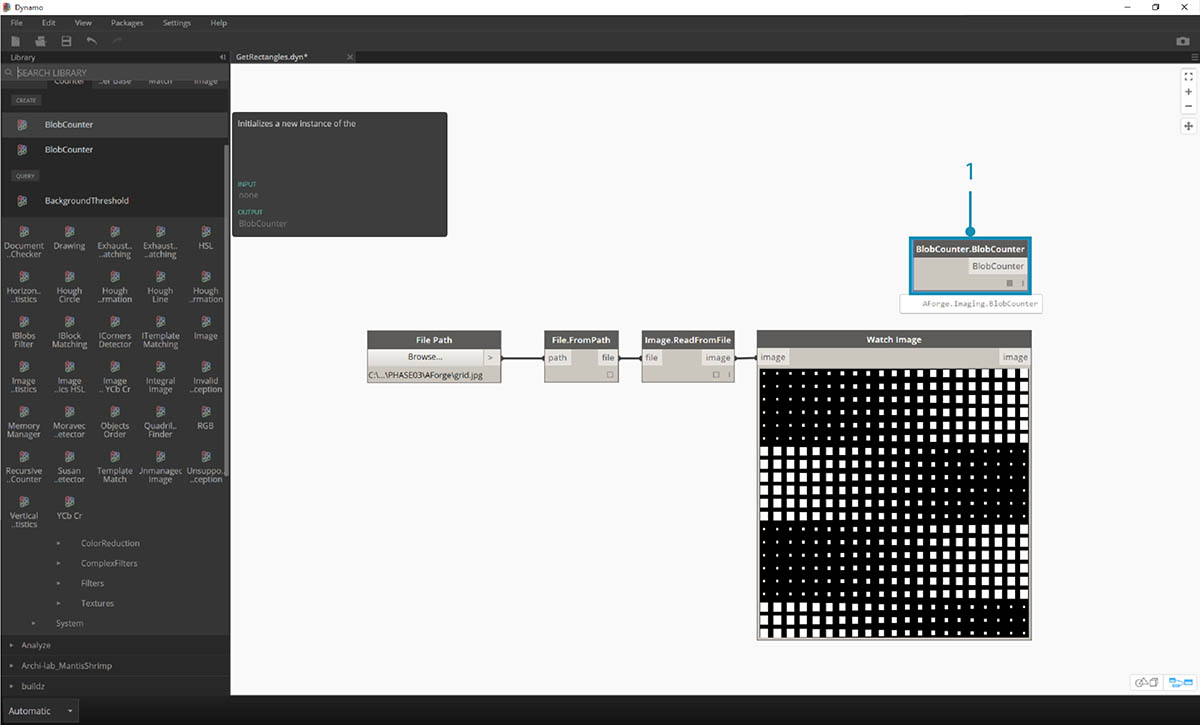

1. Po přidání objektu BlobCounter na pracovní plochu je třeba zpracovat obrázek (podobně jako u nástroje IFilter v předchozím cvičení). Uzel „Process Image“ však bohužel není ihned viditelný v knihovně aplikace Dynamo. Je tomu tak proto, že funkce nemusí být ve zdrojovém kódu AForge viditelná. Tento problém vyřešíte prostřednictvím náhradního řešení.

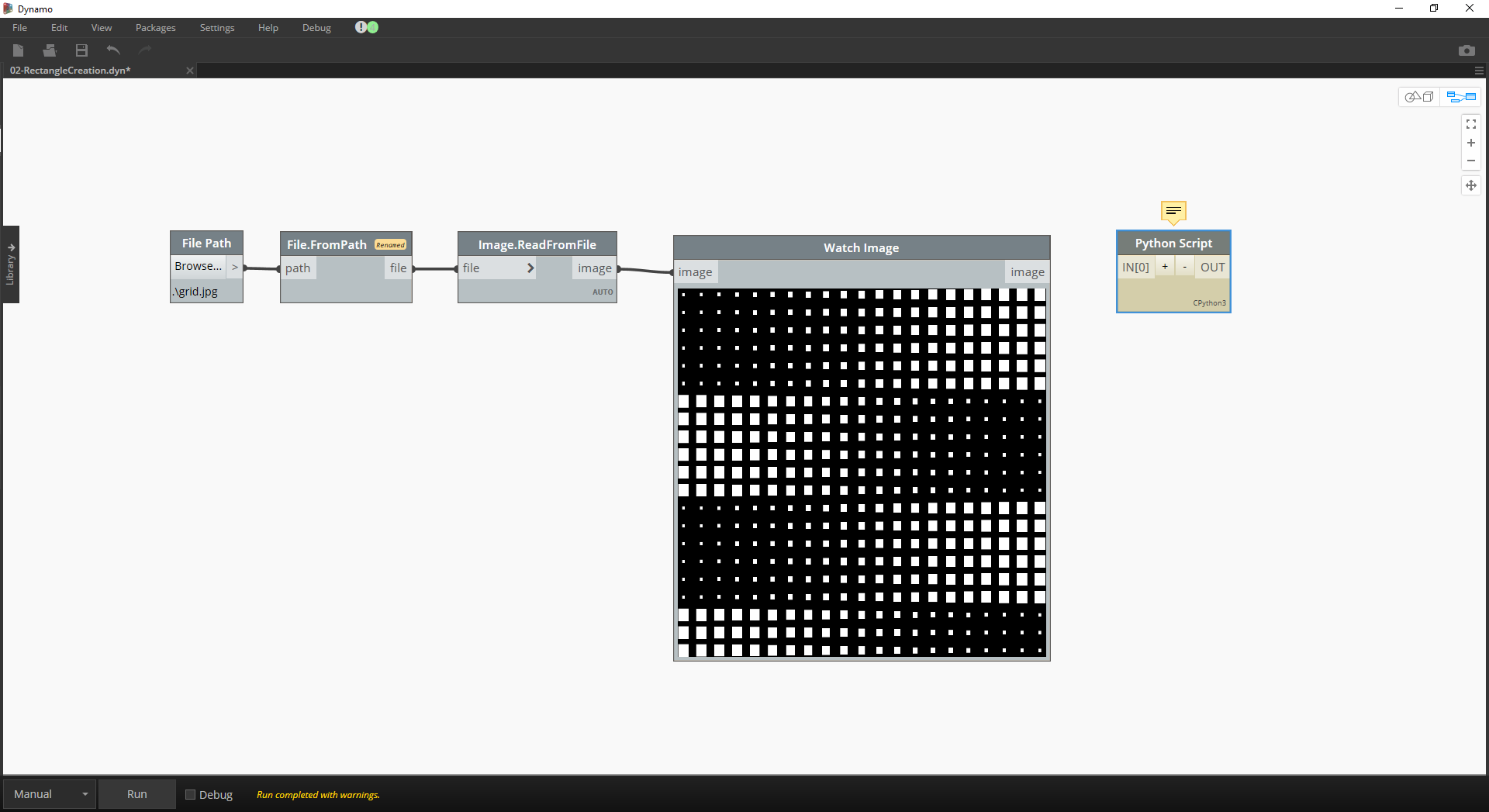

1. Přidejte na pracovní plochu uzel Python.

import clr
clr.AddReference('AForge.Imaging')
from AForge.Imaging import *

bc= BlobCounter()
bc.ProcessImage(IN[0])
OUT=bc

Do uzlu Python přidejte výše uvedený kód. Tento kód importuje knihovnu AForge a poté zpracuje importovaný obrázek.

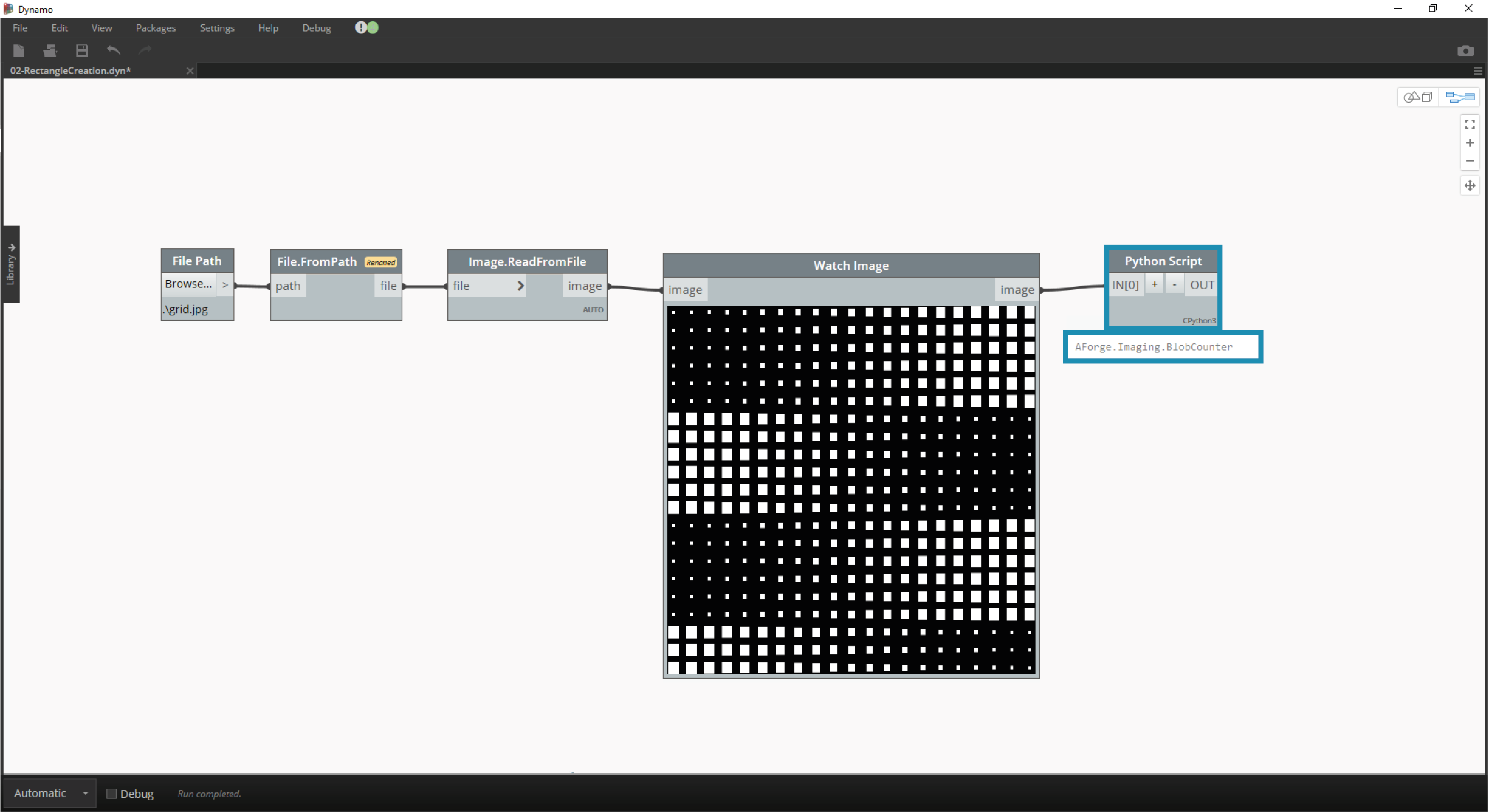

Pokud připojíte výstup obrázku ke vstupu uzlu Python, získáte z uzlu Python výsledek AForge.Imaging.BlobCounter.

Následující postup ukáže několik triků, které znázorní provázanost s rozhraním API AForge Imaging. K práci v aplikaci Dynamo není nutné se naučit úplně vše. Jedná se spíše o demonstraci práce s externími knihovnami v rámci flexibility prostředí aplikace Dynamo.

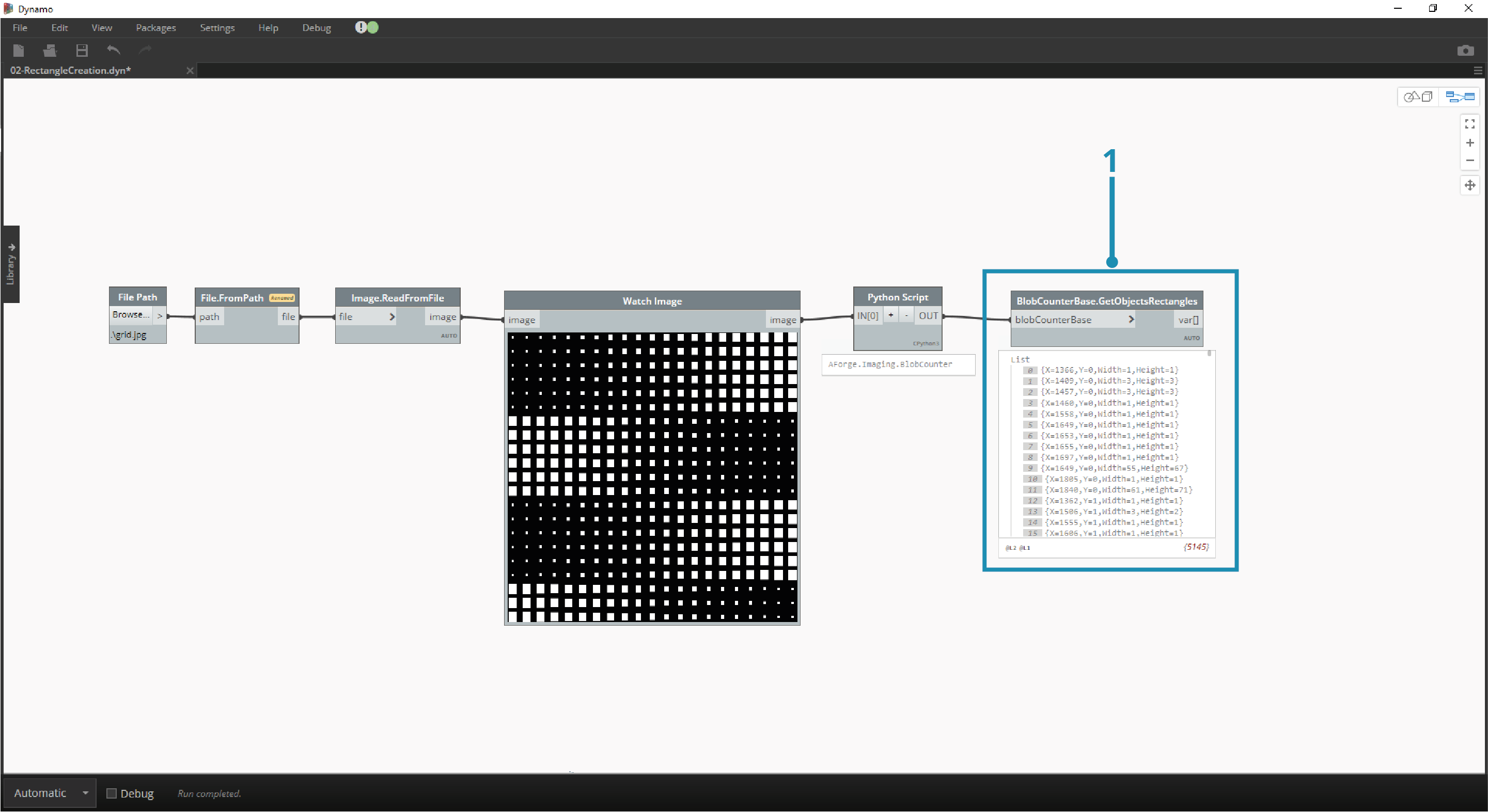

1. Připojte výstup skriptu v jazyce Python k uzlu BlobCounterBase.GetObjectRectangles. Tímto se načtou objekty v obrázku podle hodnoty prahu a extrahují se kvantifikované obdélníky z pixelového prostoru.

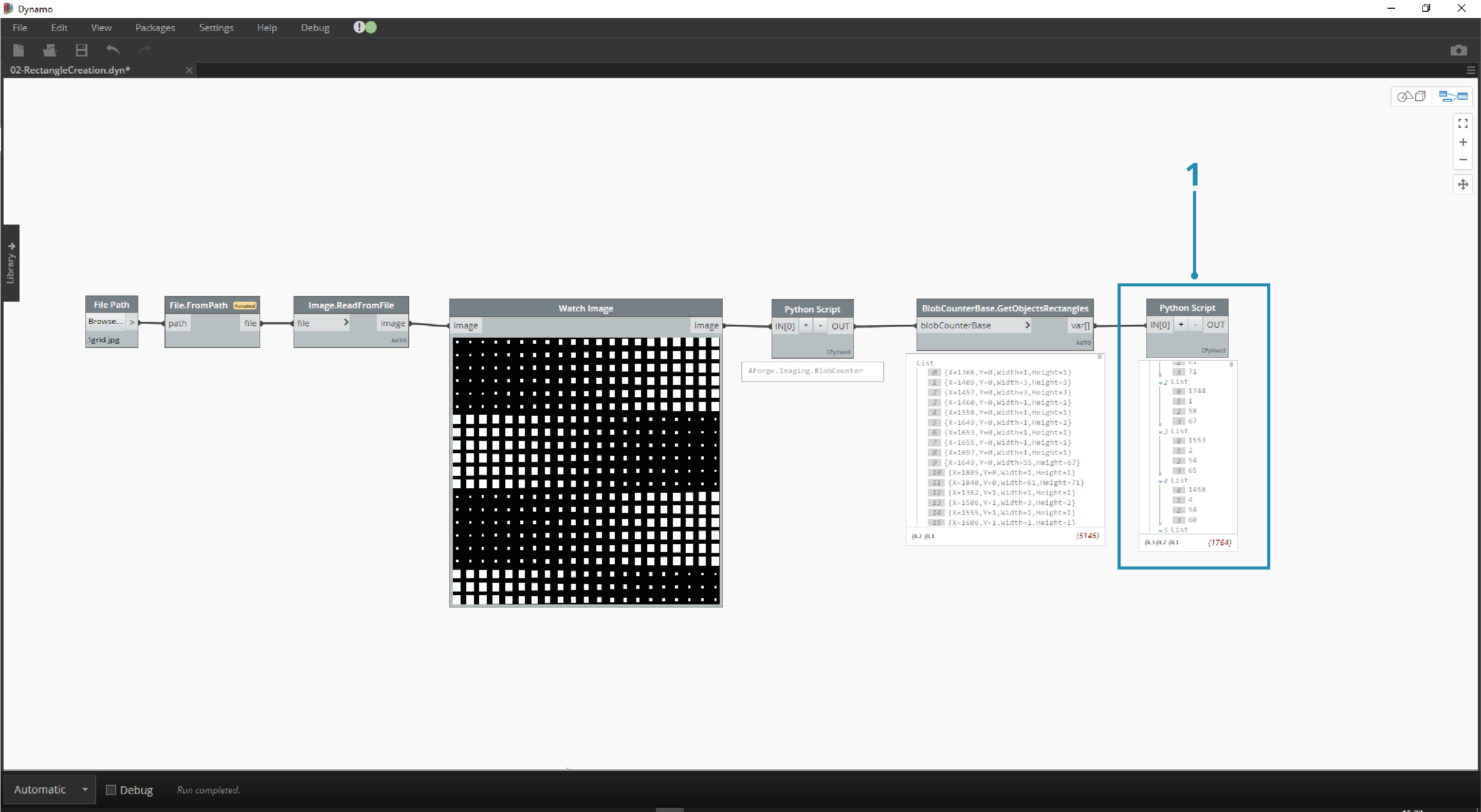

1. Přidáním dalšího uzlu Python připojte objekt GetObjectRectangles a zadejte níže uvedený kód. Tím se vytvoří uspořádaný seznam objektů Dynamo.

OUT = []
for rec in IN[0]:
subOUT=[]
subOUT.append(rec.X)
subOUT.append(rec.Y)
subOUT.append(rec.Width)
subOUT.append(rec.Height)
OUT.append(subOUT)

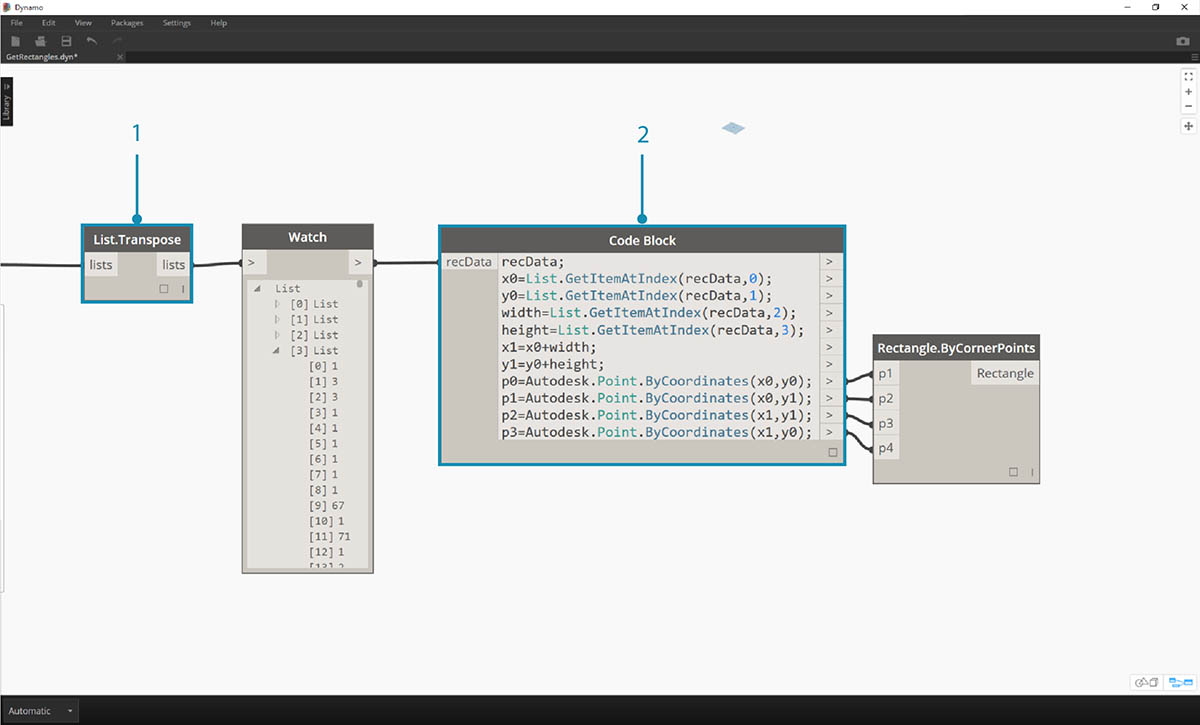

1. Transponujte výstup uzlu Python z předchozího kroku. Tím vzniknou 4 seznamy, přičemž každý z nich představuje hodnoty X, Y, šířky a výšky každého obdélníku.
2. Pomocí bloku kódu uspořádejte data do struktury, která odpovídá uzlu Rectangle.ByCornerPoints (kód níže).

recData;
x0=List.GetItemAtIndex(recData,0);
y0=List.GetItemAtIndex(recData,1);
width=List.GetItemAtIndex(recData,2);
height=List.GetItemAtIndex(recData,3);
x1=x0+width;
y1=y0+height;
p0=Autodesk.Point.ByCoordinates(x0,y0);
p1=Autodesk.Point.ByCoordinates(x0,y1);
p2=Autodesk.Point.ByCoordinates(x1,y1);
p3=Autodesk.Point.ByCoordinates(x1,y0);

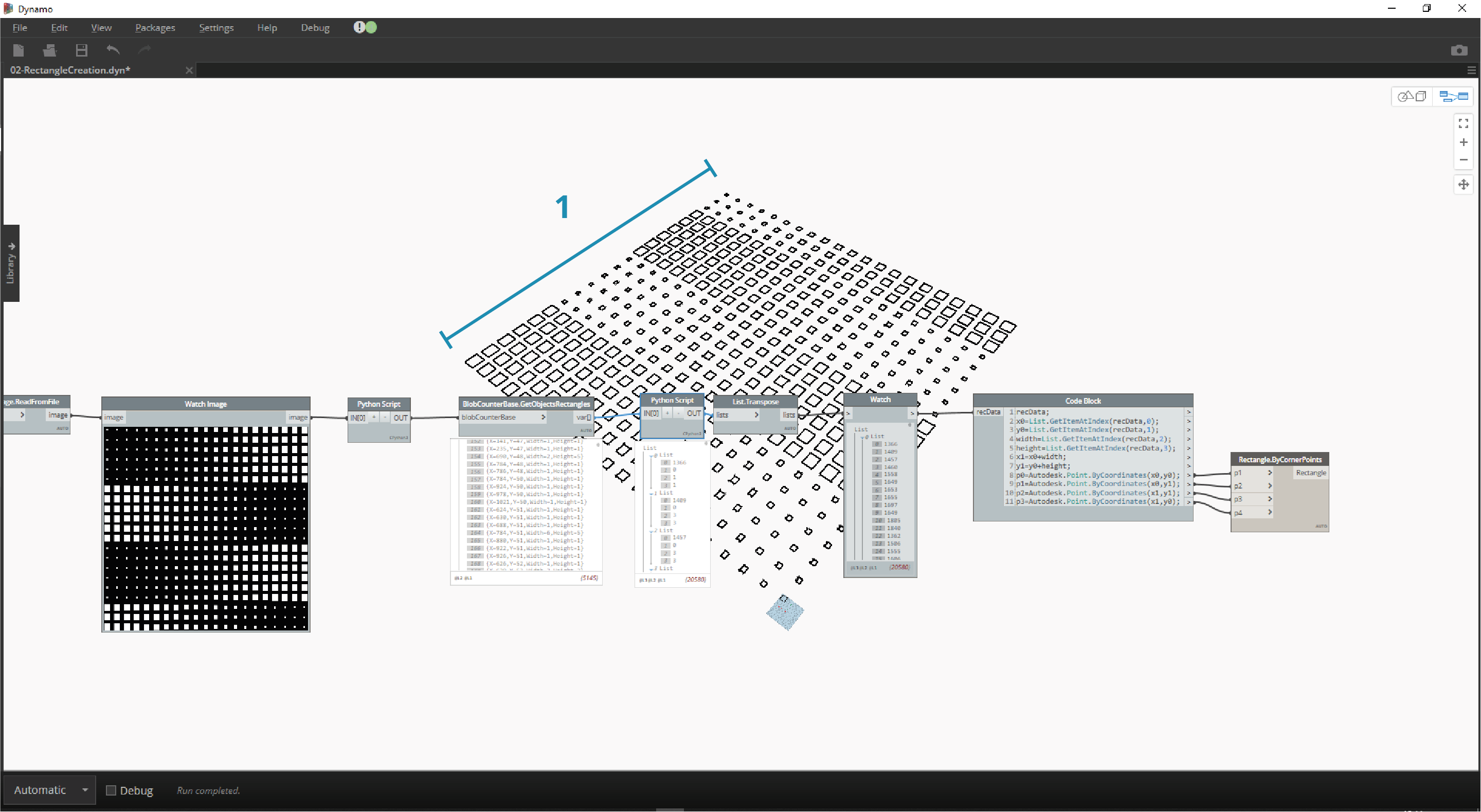

Po oddálení pohledu je vidět pole obdélníků představujících bílé čtverce v obrázku. Pomocí programování jsme právě provedli (zhruba) podobnou věc jako aktivní sledování v aplikaci Illustrator.

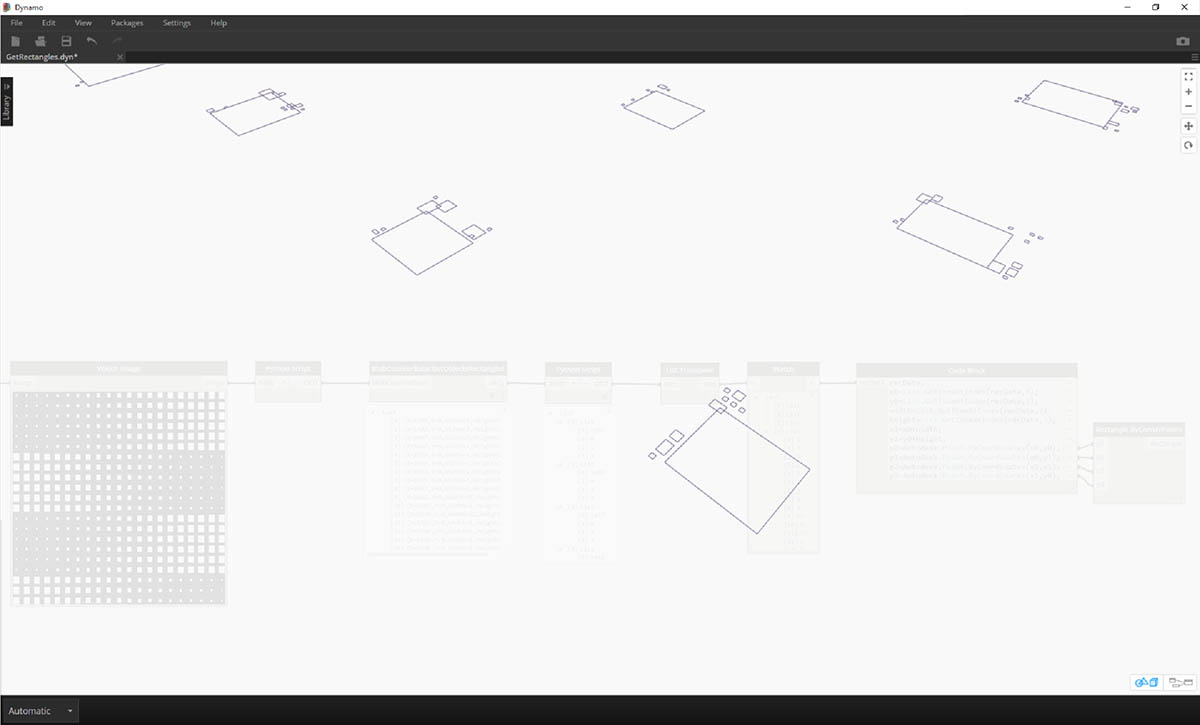

Stále však je potřeba provést začištění. Po přiblížení je vidět určité množství malých nežádoucích obdélníků.

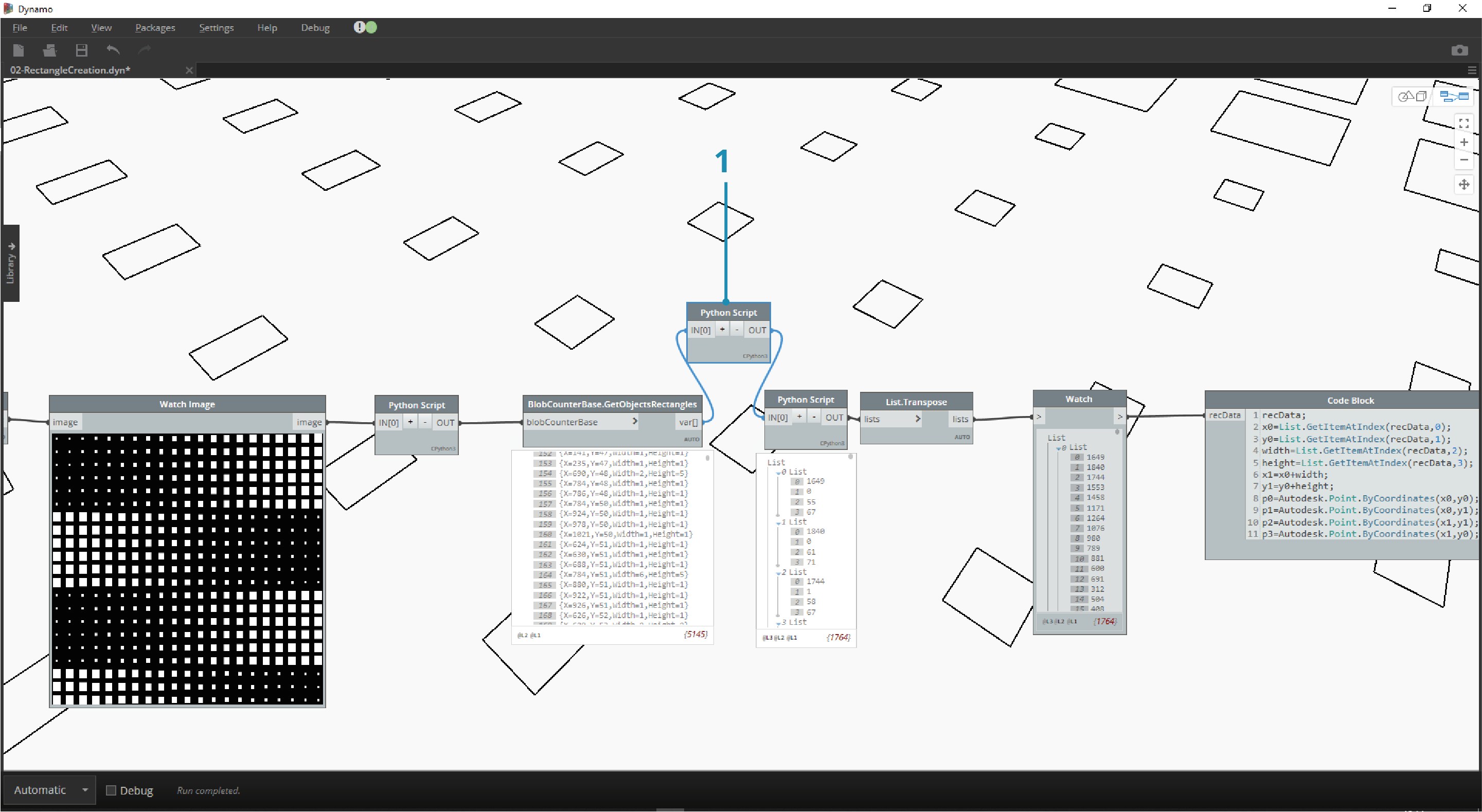

1. Nežádoucích obdélníků se můžete zbavit vložením uzlu Python mezi uzel GetObjectRectangles a jiný uzel Python. Kód uzlu je uveden níže a odstraní všechny obdélníky, které jsou menší než daná velikost.

rectangles=IN[0]
OUT=[]
for rec in rectangles:
if rec.Width>8 and rec.Height>8:
OUT.append(rec)

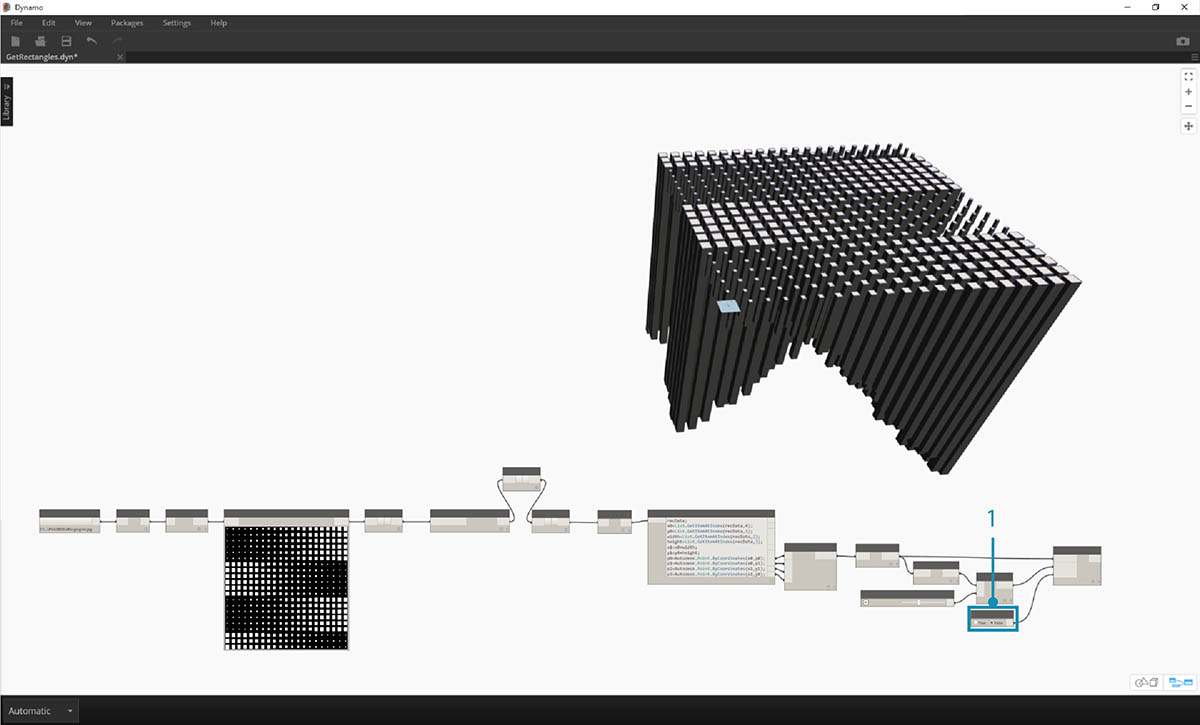

Jakmile budou přebytečné obdélníky pryč, zkusíme jen tak pro radost vytvořit z těchto obdélníků jeden povrch a vysunout je o určitou vzdálenost podle jejich ploch.

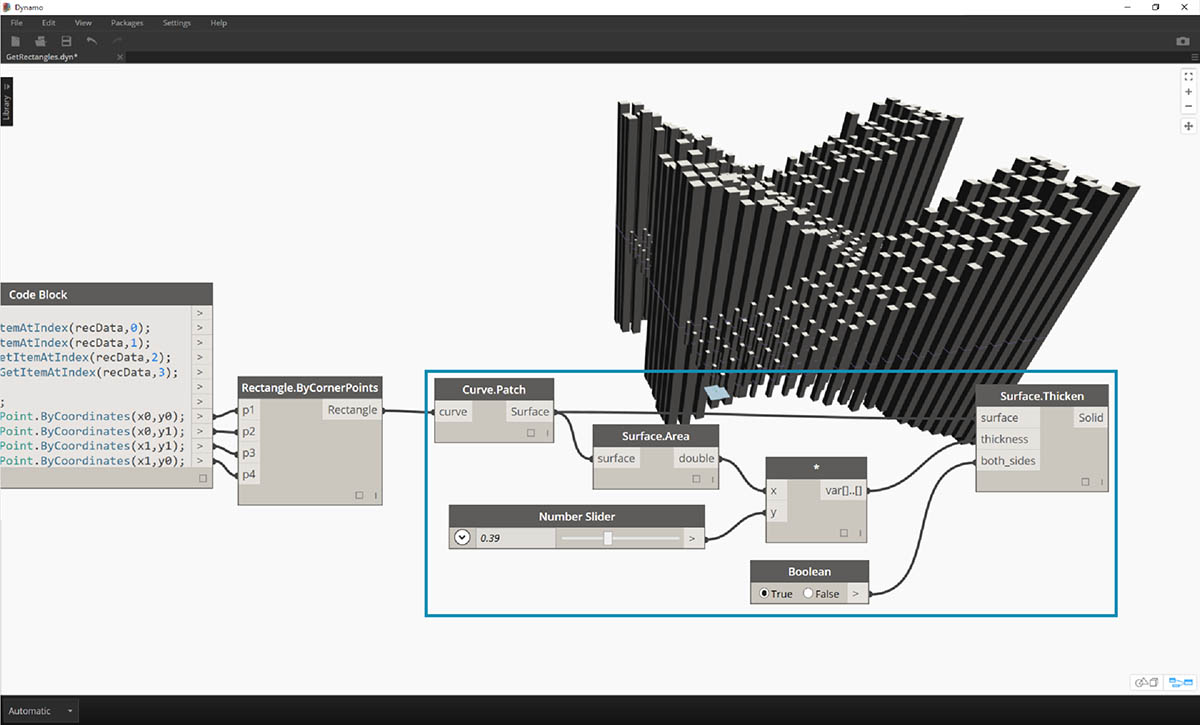

1. Nakonec změňte vstup both_sides na hodnotu false. Tím získáte vysunutí v jednom směru. Použijte trochu pryskyřice a máte perfektní stůl.

Toto jsou základní příklady, zde popsané koncepty však je možné přetvořit ve skvělé reálné projekty. Počítačové vidění je možné použít v celé řadě procesů. Mezi tyto patří například: čtečky čárových kódů, spojování perspektivy, mapování promítání a rozšířená realita. Další rozšířená témata s funkcí AForge související s tímto cvičením naleznete v tomto článku.
