Posunutí, otočení a další transformace

Určité geometrické objekty je možné vytvářet přímým zadáním souřadnic X, Y a Z v trojrozměrném prostoru. Geometrie se však častěji do konečné pozice přesunují pomocí geometrických transformací samotného objektu nebo souvisejícího objektu CoordinateSystem.

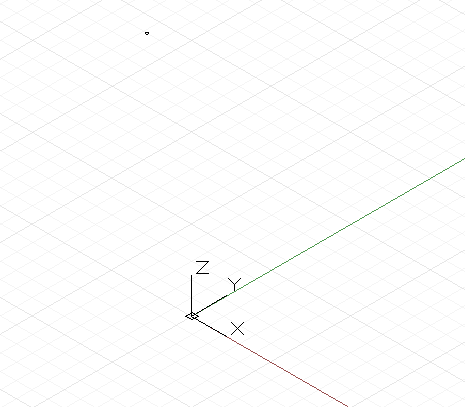

Nejjednodušší geometrickou transformací je posunutí, čímž se objekt posune o zadaný počet jednotek ve směru X, Y a Z.

// create a point at x = 1, y = 2, z = 3
p = Point.ByCoordinates(1, 2, 3);

// translate the point 10 units in the x direction,
// -20 in y, and 50 in z
// p2’s new position is x = 11, y = -18, z = 53
p2 = p.Translate(10, -20, 50);

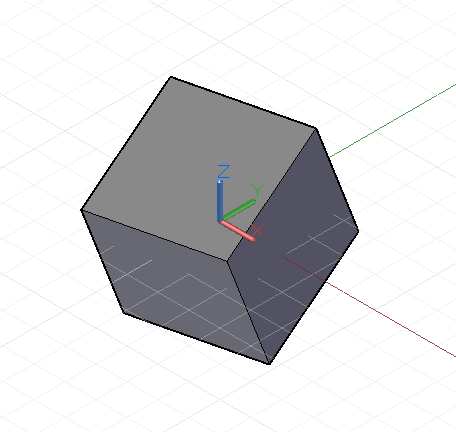

Ačkoliv lze všechny objekty v aplikaci Dynamo posunout připojením metody .Translate na konec názvu objektu, pro složitější transformace je nutné provést transformaci souvisejícího objektu CoordinateSystem na nový. Například pro otočení objektu o 45 stupňů okolo osy Z je nutné pomocí metody .Transform provést transformaci existujícího objektu CoordinateSystem bez otočení na objekt CoordinateSystem s otočením 45 stupňů kolem osy X:

cube = Cuboid.ByLengths(CoordinateSystem.Identity(),
    10, 10, 10);

new_cs = CoordinateSystem.Identity();
new_cs2 = new_cs.Rotate(Point.ByCoordinates(0, 0),
    Vector.ByCoordinates(1,0,0.5), 25);

// get the existing coordinate system of the cube
old_cs = CoordinateSystem.Identity();

cube2 = cube.Transform(old_cs, new_cs2);

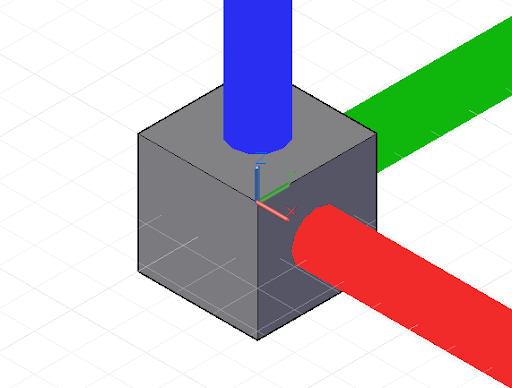

Kromě posunutí a otočení lze u objektů CoordinateSystem také měnit měřítko nebo provádět kolmý posun. Měřítko objektu CoordinateSystem lze změnit metodou .Scale:

cube = Cuboid.ByLengths(CoordinateSystem.Identity(),
    10, 10, 10);

new_cs = CoordinateSystem.Identity();
new_cs2 = new_cs.Scale(20);

old_cs = CoordinateSystem.Identity();

cube2 = cube.Transform(old_cs, new_cs2);

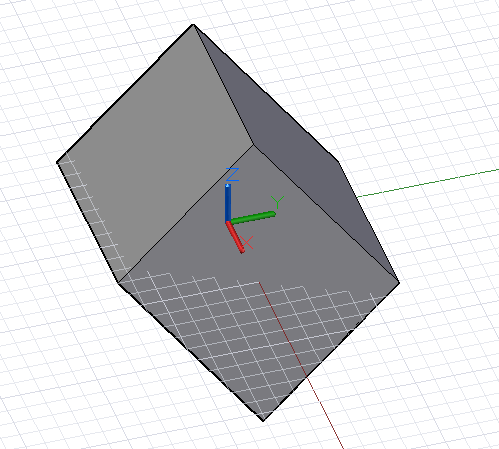

Objekty CoordinateSystem s kolmým posunem lze vytvořit zadáním neortogonálních vektorů jako vstup konstruktoru CoordinateSystem.

new_cs = CoordinateSystem.ByOriginVectors(
    Point.ByCoordinates(0, 0, 0),
    Vector.ByCoordinates(-1, -1, 1),
    Vector.ByCoordinates(-0.4, 0, 0));

old_cs = CoordinateSystem.Identity();

cube = Cuboid.ByLengths(CoordinateSystem.Identity(),
    5, 5, 5);

new_curves = cube.Transform(old_cs, new_cs);

Změny měřítka a kolmý posun jsou mnohem složitější geometrické transformace než otočení nebo posunutí, proto je na některé objekty aplikace Dynamo nemusí být možné použít. Následující tabulka uvádí, u kterých objektů aplikace Dynamo lze provést nerovnoměrnou změnu měřítka nebo kolmý posun u jejich objektů CoordinateSystem.
