Uživatelské rozhraní aplikace Dynamo

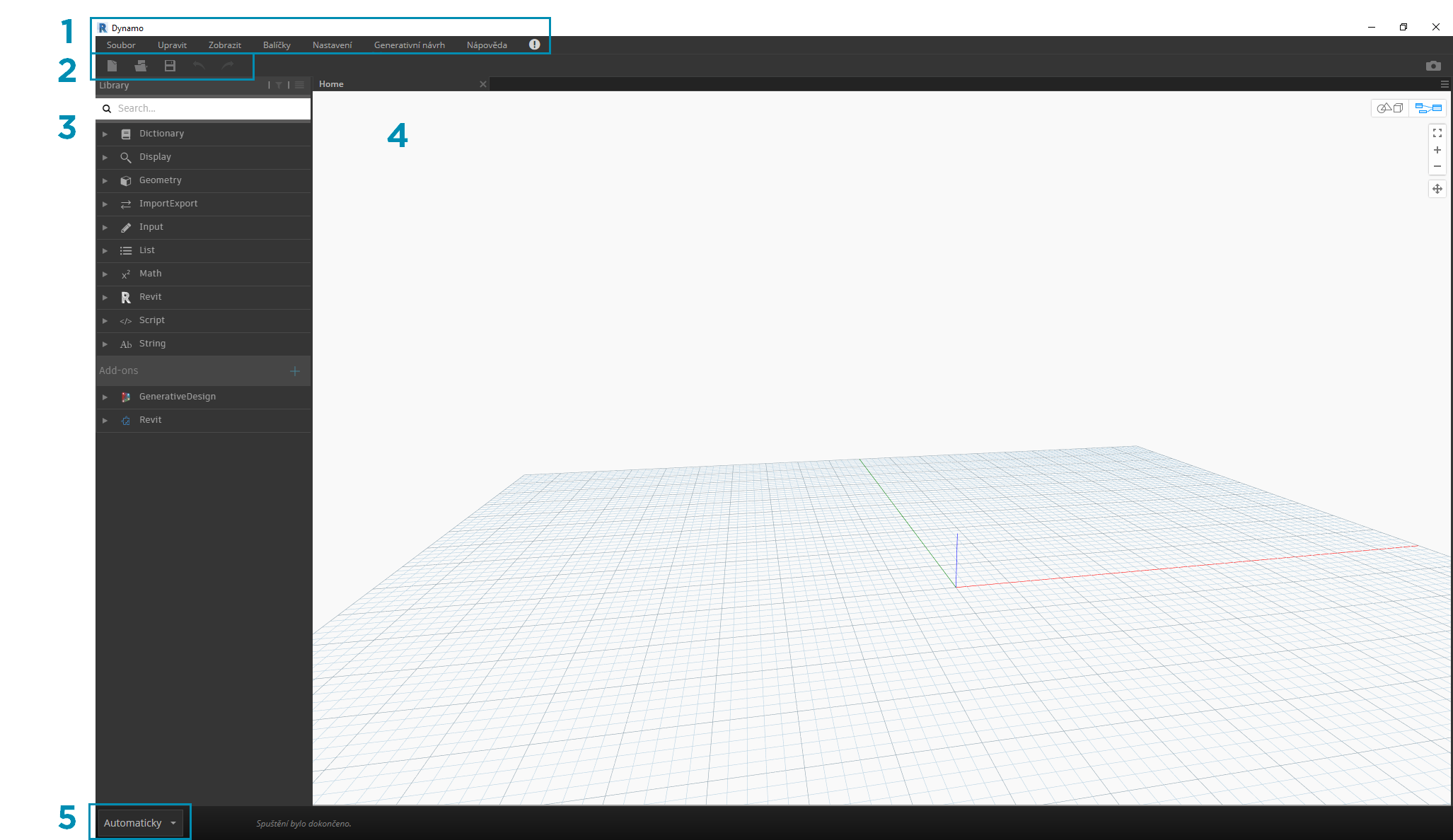

Uživatelské rozhraní aplikace Dynamo je uspořádáno do pěti hlavních oblastí, z nichž největší je pracovní prostor, ve kterém tvoříme naše vizuální programy.

1. Nabídky
2. Panel nástrojů
3. Knihovna
4. Pracovní prostor
5. Panel Provedení

Pojďme se hlouběji ponořit do uživatelského rozhraní a prozkoumat funkce jednotlivých oblastí.

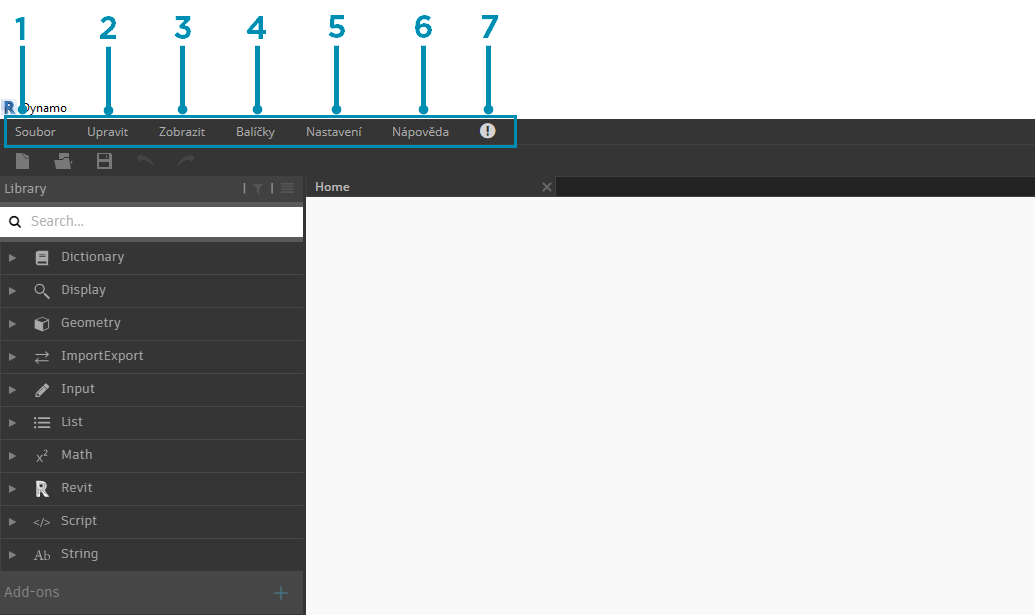

Nabídky

Rozevírací nabídky jsou skvělým místem k vyhledání některých základních funkcí aplikace Dynamo. Podobně jako většina aplikací Windows se i akce související se správou souborů a operací pro výběr a úpravy obsahu nacházejí v prvních dvou nabídkách. Zbývající nabídky jsou specifičtější pro aplikaci Dynamo.

1. Soubor
2. Upravit
3. Zobrazení
4. Balíčky
5. Nastavení
6. Nápověda
7. Upozornění

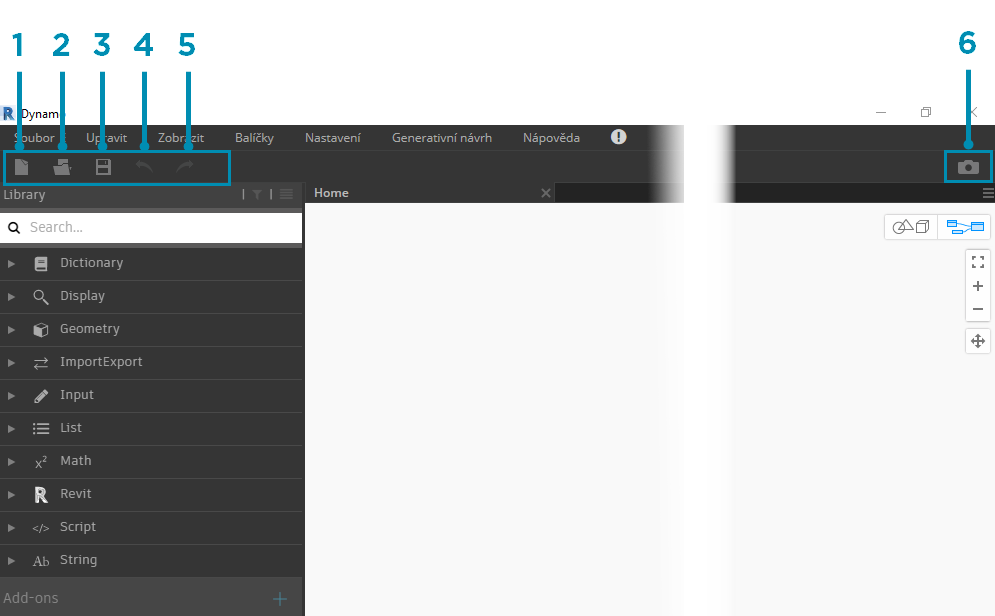

Panel nástrojů

Panel nástrojů aplikace Dynamo obsahuje řadu tlačítek pro rychlý přístup k práci se soubory a také příkazy Zpět [Ctrl+Z] a Znovu [Ctrl+Y]. Zcela vpravo je další tlačítko, které umožňuje exportovat snímek pracovního prostoru, což je mimořádně užitečné pro dokumentaci a sdílení.

1. Nový – Vytvoří nový soubor .dyn
2. Otevřít – Otevře existující soubor .dyn (pracovní prostor) nebo .dyf (vlastní uzel)
3. Uložit/uložit jako – Uloží aktivní soubor .dyn nebo .dyf
4. Zpět – Vrátí zpět poslední akci
5. Znovu – Znovu provede další akci
6. Exportovat pracovní prostor jako obrázek – Exportuje viditelné pracovní prostředí jako soubor PNG

Knihovna

Knihovna obsahuje všechny načtené uzly, včetně výchozích uzlů, které jsou dodávány s instalací, a všech dalších načtených vlastních uzlů nebo balíčků. Uzly v knihovně jsou hierarchicky uspořádány v knihovnách, kategoriích a případně podkategoriích podle toho, zda uzly vytvářejí data Create provádějí nějakou akci Action nebo dotazují nějaká data Query.

Procházení

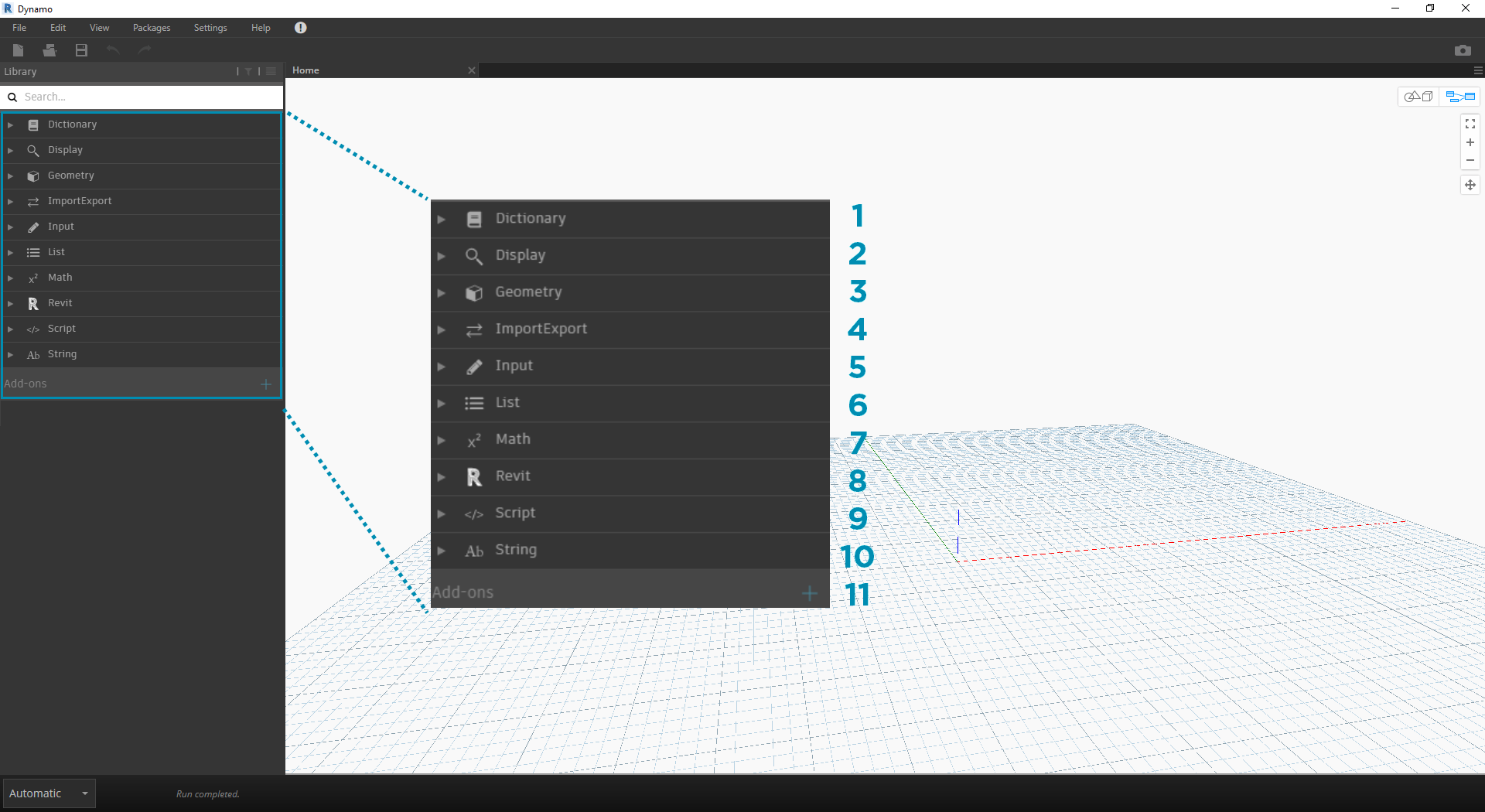

Ve výchozím nastavení bude knihovna obsahovat osm kategorií uzlů. Tvárník a Geometrie jsou skvělé nabídky pro počáteční zkoumání, protože obsahují největší množství uzlů. Procházení těchto kategorií je nejrychlejší způsob, jak pochopit hierarchii toho, co můžeme přidat do našeho pracovního prostoru, a nejlepší způsob, jak objevit nové uzly, které jste předtím nepoužili.

Nyní se zaměříme na výchozí kolekci uzlů, ale všimněte si, že tuto knihovnu později rozšíříme o vlastní uzly, další knihovny a Správce balíčků.

1. Slovník
2. Zobrazení
3. Geometrie
4. ImportExport
5. Vstup
6. Seznam
7. Matematika
8. Revit
9. Skript
10. Řetězec
11. Doplňky

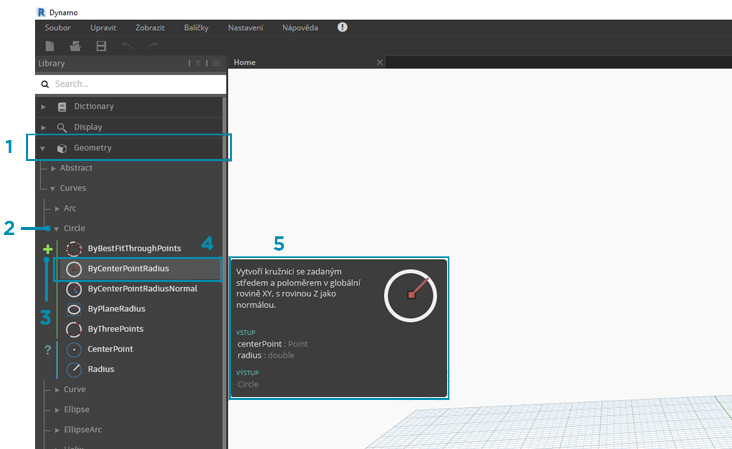

Procházejte knihovnu kliknutím v nabídkách. Klikněte na položky Geometry > Curves > Circle. Všimněte si nové části zobrazené nabídky, konkrétně popisků Vytvořit a Dotaz.

1. Knihovna
2. Kategorie
3. Podkategorie: Vytvořit/Akce/Dotaz
4. Uzel
5. Popis a vlastnosti uzlu – zobrazí se, když přesunete kurzor nad ikonu uzlu.

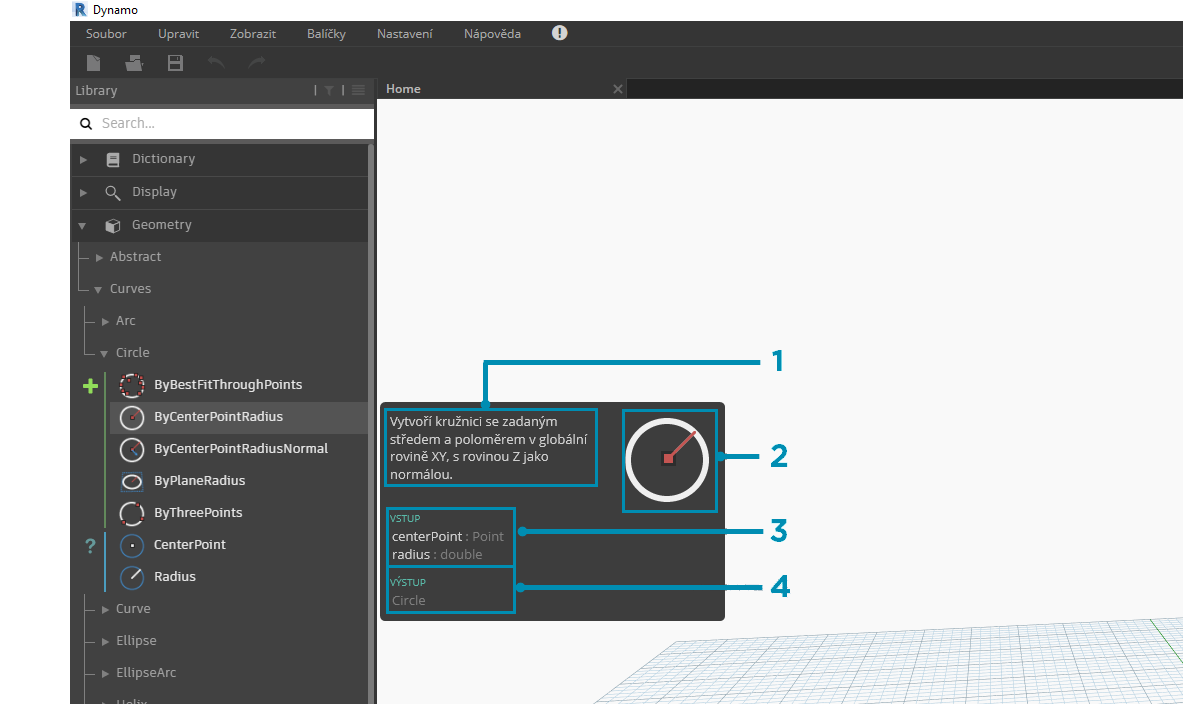

Ve stejné nabídce Kružnice přesuňte ukazatel myši nad položku ByCenterPointRadius. Okno zobrazuje podrobnější informace o uzlu za jeho názvem a ikonou. To nám umožňuje rychle pochopit, co uzel dělá, jaké bude vyžadovat vstupy a jaký bude poskytovat výstup.

1. Popis – prostý jazyk popisující uzel
2. Ikona – větší verze ikony v nabídce knihovny
3. Vstupy – název, datový typ a datová struktura
4. Výstupy – datový typ a struktura

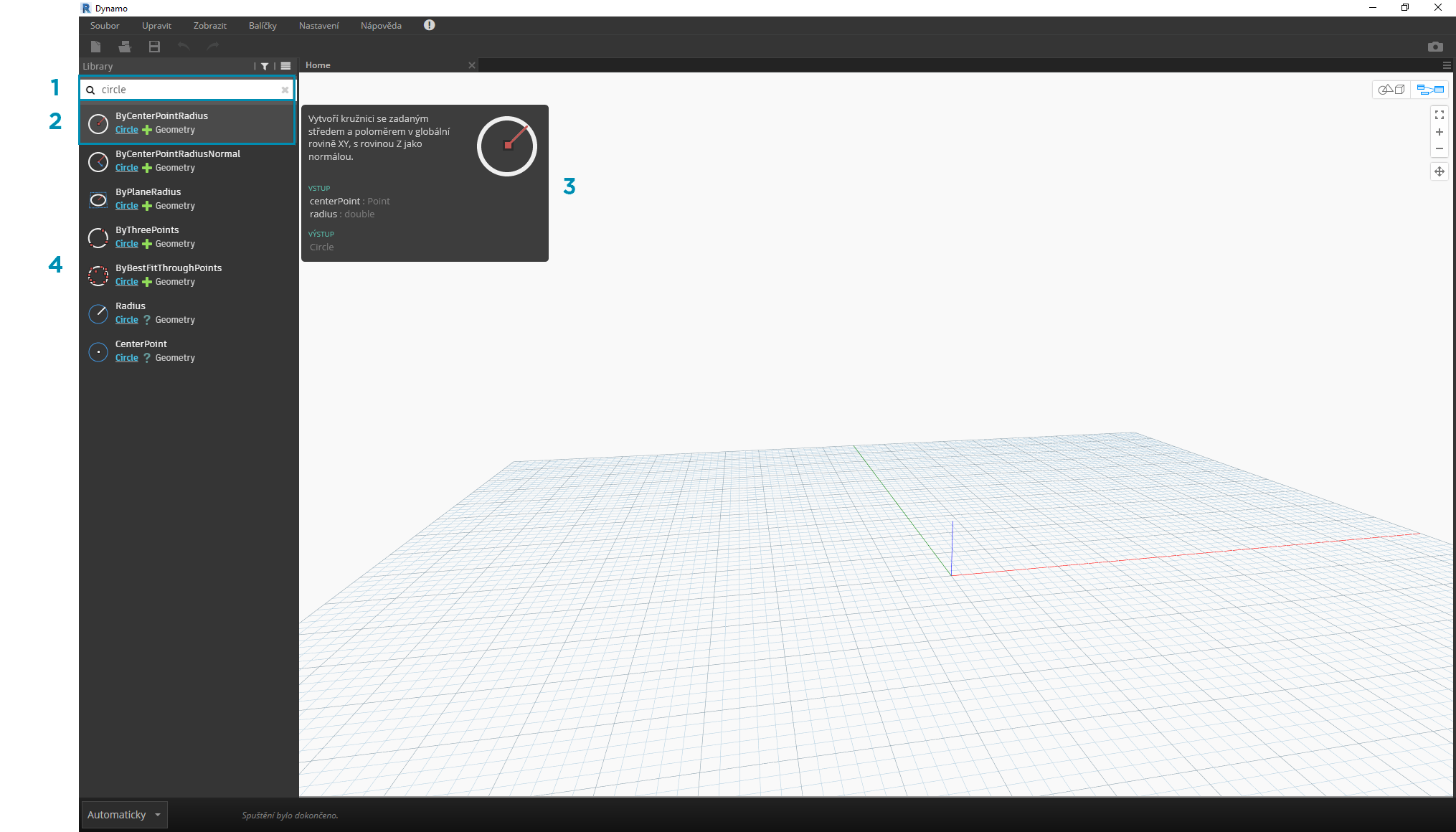

Vyhledávání

Pokud s relativní specificitou víte, který uzel chcete přidat do pracovního prostoru, pole Hledat je vaším nejlepším přítelem. Pokud neupravujete nastavení nebo neurčujete hodnoty v pracovním prostoru, kurzor se vždy nachází v tomto poli. Pokud začnete psát, v knihovně aplikace Dynamo se zobrazí nejvhodnější shoda (s drobečkovými navigacemi, kde ji lze nalézt v kategoriích uzlů) a seznam alternativních shod k vyhledávání. Když stisknete klávesu Enter nebo kliknete na položku ve zkráceném prohlížeči, zvýrazněný uzel se přidá do středu pracovního prostoru.

1. Pole Hledat
2. Nejvhodnější výsledek / Vybrané
3. Alternativní shody

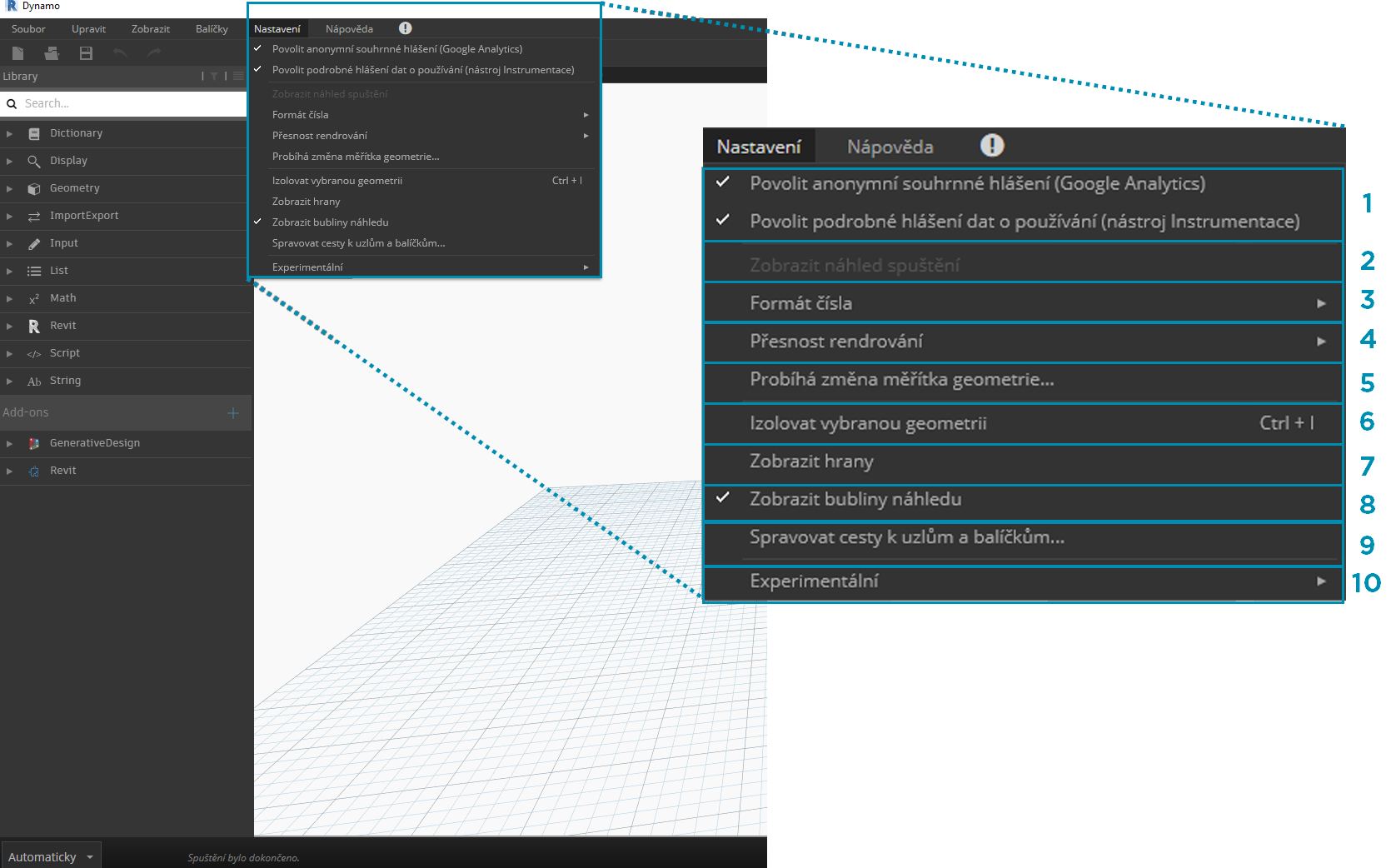

Nastavení

Z geometrických nastavení na uživatelská nastavení jsou tyto možnosti uvedeny v nabídce Nastavení. Zde se můžete rozhodnout, zda chcete sdílet svá uživatelská data, abyste aplikaci Dynamo vylepšili, a také definovat přesnost výpočtů v aplikaci (počet desetinných míst) a kvalitu rendrování geometrie.

1. Zapnutí vytváření zpráv – Možnosti sdílení uživatelských dat za účelem zlepšení aplikace Dynamo.
2. Zobrazit náhled spuštění – Zobrazí náhled stavu provádění grafu. Uzly naplánované pro provedení budou v grafu zvýrazněny.
3. Možnosti formátu čísla – Změní nastavení počtu desetinných míst pro dokument.
4. Přesnost rendrování – Zvýší nebo sníží kvalitu rendrování dokumentu.
5. Nastavení měřítka geometrie – Výběr rozsahu geometrie, na které pracujete.
6. Izolovat vybranou geometrii – Izolovaná geometrie pozadí na základě výběru uzlu.
7. Zobrazit/skrýt hrany geometrie – Přepnutí hran 3D geometrie.
8. Zobrazit/Skrýt bubliny náhledu – Přepnutí bublin náhledů dat pod uzly.
9. Správa cest k uzlům a balíčkům – Správa cest k souborům umožňuje zobrazit uzly a balíčky v knihovně.
10. Aktivace experimentálních funkcí – V aplikaci Dynamo využijte nové beta funkce.

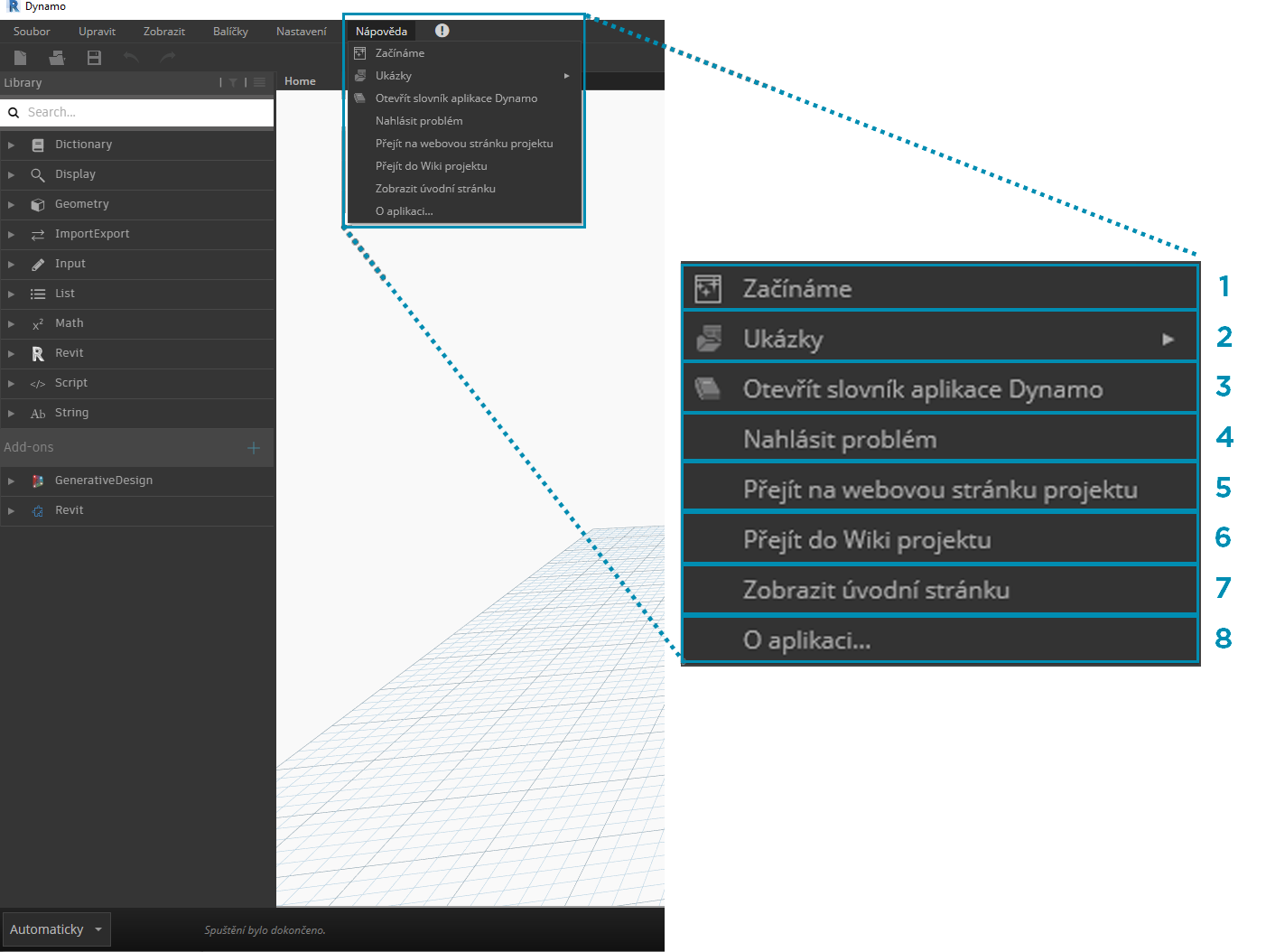

Nápověda

Pokud máte problém, podívejte se do nabídky Nápověda. Zde najdete ukázkové soubory, které jsou dodávány s instalací, a také přístup k jednomu z referenčních webů aplikace Dynamo prostřednictvím internetového prohlížeče. Pokud je to nutné, zkontrolujte nainstalovanou verzi aplikace Dynamo a zda je aktuální pomocí možnosti O aplikaci.

1. Začínáme – Stručný úvod do používání aplikace Dynamo.
2. Samples – Vzorové referenční soubory.
3. Otevřít slovník aplikace Dynamo – Zdroj s dokumentací o všech uzlech.
4. Hlášení chyby – Otevře problém v úložišti GitHub.
5. Přejít na web projektu – Zobrazení projektu aplikace Dynamo v úložišti GitHub.
6. Přejděte do nápovědy Wiki k projektu – Navštivte nápovědu Wiki o vývoji prostředí Dynamo API, která podporuje knihovny a nástroje.
7. Zobrazit úvodní stránku – Návrat na úvodní stránku aplikace Dynamo, když se nacházíte v dokumentu.
8. O aplikaci – Verze dat aplikace Dynamo.
