INDICE DEI NODI
In questo indice sono fornite informazioni aggiuntive su tutti i nodi utilizzati in questa guida introduttiva, nonché su altri componenti che potrebbero risultare utili. Questa è solo un'introduzione ad alcuni dei 500 nodi disponibili in Dynamo.
Funzioni incorporate
Conteggio Restituisce il numero di voci dell'elenco specificato. |
||
Livella Restituisce l'elenco unidimensionale non nidificato dell'elenco di input multidimensionale. |
||
Mappa Mappa un valore in un intervallo di input. |
Punzone
Core.Color
CREAZIONE | ||
Color.ByARGB Crea un colore in base ai componenti alfa, rosso, verde e blu. |
||
Intervallo colori Restituisce un colore da una sfumatura di colore compresa tra un colore iniziale e uno finale. |
||
AZIONI | ||
Color.Brightness Restituisce il valore di luminosità del colore. |
||
Color.Components Elenca i componenti del colore nell'ordine seguente: alfa, rosso, verde, blu. |
||
Color.Saturation Restituisce il valore di saturazione del colore. |
||
Color.Hue Restituisce il valore di tonalità del colore. |
||
QUERY | ||
Color.Alpha Individua il componente alfa di un colore, da 0 a 255. |
||
Color.Blue Individua il componente blu di un colore, da 0 a 255. |
||
Color.Green Individua il componente verde di un colore, da 0 a 255. |
||
Color.Red Individua il componente rosso di un colore, da 0 a 255. |
Core.Display
CREAZIONE | ||
Display.ByGeometryColor Visualizza la geometria con un colore. |
Core.Input
AZIONI | ||
Booleano Possibile selezione: true o false. |
||
Blocco codice Consente la creazione diretta di codice DesignScript. |
||
Percorso di directory Consente di selezionare una directory del sistema per ottenere il relativo percorso. |
||
Percorso file Consente di selezionare un file nel sistema per ottenere il relativo nome file. |
||
Dispositivo di scorrimento numero intero Dispositivo di scorrimento che genera numeri interi. |
||
Numero Crea un numero. |
||
Dispositivo di scorrimento numero Dispositivo di scorrimento che genera valori numerici. |
||
String Crea una stringa. |
Core.List
CREAZIONE | ||
List.Create Crea un nuovo elenco in base agli input specificati. |
||
List.Combine Applica un combinatore ad ogni elemento in due sequenze. |
||
Intervallo di numeri Crea una sequenza di numeri nell'intervallo specificato. |
||
Sequenza numerica Crea una sequenza di numeri. |
||
AZIONI | ||
List.Chop Suddivide un elenco in un gruppo di elenchi, ognuno con il numero di voci impostato. |
||
List.Count Restituisce il numero di elementi memorizzati nell'elenco dato. |
||
List.Flatten Riduce di un determinato numero di livelli la nidificazione di una lista di elenchi. |
||
List.FilterByBoolMask Consente di applicare un filtro ad una sequenza sulla base di indici corrispondenti in un elenco di valori booleani separato. |
||
List.GetItemAtIndex Restituisce un elemento dall'elenco dato, situato in corrispondenza dell'indice specificato. |
||
List.Map Applica una funzione a tutti gli elementi di un elenco, generando un nuovo elenco dai risultati. |
||
List.Reverse Crea un nuovo elenco con gli elementi dell'elenco dato disposti in ordine inverso. |
||
List.ReplaceItemAtIndex Sostituisce una voce posizionata in corrispondenza dell'indice specificato nell'elenco dato. |
||
List.ShiftIndices Sposta indici nell'elenco verso destra, in base al valore specificato. |
||
List.TakeEveryNthItem Ricava voci dall'elenco in corrispondenza di indici multipli del valore dato, dopo l'offset indicato. |
||
List.Transpose Scambia righe e colonne in una lista di elenchi. Se alcune righe sono più corte di altre, nella matrice risultante vengono inseriti valori null come segnaposto, per ottenere sempre una matrice rettangolare. |
Core.Logic
AZIONI | ||
If Istruzione condizionale. Verifica il valore booleano dell'input di prova. Se l'input del test è true, il risultato produce l'input reale, altrimenti il risultato genera l'input false. |
Core.Math
AZIONI | ||
Math.Cos Restituisce il coseno di un angolo. |
||
Math.DegreesToRadians Converte un angolo in gradi in un angolo in radianti. |
||
Math.Pow Eleva un numero alla potenza specificata. |
||
Math.RadiansToDegrees Converte un angolo in radianti in un angolo in gradi. |
||
Math.RemapRange Regola l'intervallo di un elenco di numeri, mantenendo il rapporto di distribuzione. |
||
Math.Sin Determina il seno di un angolo. |
Core.Object
AZIONI | ||
Object.IsNull Determina se l'oggetto dato è nullo. |
Core.Scripting
AZIONI | ||
Formula Valuta le formule matematiche. Utilizza NCalc per la valutazione. Vedere http://ncalc.codeplex.com |
Core.String
AZIONI | ||
String.Concat Concatena più stringhe in un'unica stringa. |
||
String.Contains Determina se la stringa data contiene la sottostringa data. |
||
String.Join Concatena più stringhe in un'unica stringa, inserendo il separatore dato tra le stringhe concatenate. |
||
String.Split Suddivide una singola stringa in un elenco di stringhe, in corrispondenza delle stringhe separatore date. |
||
String.ToNumber Converte una stringa in un intero o un valore Double. |
Core.View
AZIONI | ||
View.Watch Visualizza l'output del nodo. |
||
View.Watch 3D Visualizza un'anteprima dinamica della geometria. |
Geometria
Geometry.Circle
CREAZIONE | ||
Circle.ByCenterPointRadius Crea un cerchio con un punto centrale di input e un raggio dati nel piano XY globale, con l'asse Z globale come normale. |
||
Circle.ByPlaneRadius Crea un cerchio con centro nell'origine del piano di input (radice), posto sul piano di input, con il raggio specificato. |
Geometry.CoordinateSystem
CREAZIONE | ||
CoordinateSystem.ByOrigin Crea un CoordinateSystem con origine nel punto di input. Gli assi X e Y sono impostati come assi WCS X e Y. |
||
CoordinateSystem.ByCyclindricalCoordinates Crea un CoordinateSystem in corrispondenza dei parametri di coordinata cilindrica specificati, rispetto al sistema di coordinate specificato. |
Geometry.Cuboid
CREAZIONE | ||
Cuboid.ByLengths (origine) Crea un cuboide con centro nel punto di input e con la larghezza, lunghezza e altezza specificate. |
Geometry.Curve
AZIONI | ||
Curve.Extrude (distanza) Estrude una curva nella direzione del vettore normale. |
||
Curve.PointAtParameter Ottiene un punto sulla curva in corrispondenza di un parametro specificato, incluso tra StartParameter() e EndParameter(). |
Geometry.Geometry
AZIONI | ||
Geometry.DistanceTo Restituisce la distanza tra la geometria corrente e un'altra geometria. |
||
Geometry.Explode Separa gli elementi composti o non separati nei rispettivi componenti. |
||
Geometry.ImportFromSAT Elenco delle geometrie importate |
||
Geometry.Rotate (basePlane) Ruota un oggetto di un numero di gradi specificato intorno all'origine del piano e alla normale. |
||
Geometry.Translate Applica la traslazione a qualsiasi tipo di geometria, con la distanza e la direzione specificate. |
Geometry.Line
CREAZIONE | ||
Line.ByBestFitThroughPoints Crea la linea di approssimazione ottimale tra i punti di un insieme diffuso. |
||
Line.ByStartPointDirectionLength Crea una linea retta a partire dal punto, che si estende nella direzione del vettore per la lunghezza specificata. |
||
Line.ByStartPointEndPoint Crea una linea retta tra due punti di input. |
||
Line.ByTangency Crea una linea tangente alla curva di input, posizionata nel punto della curva corrispondente al parametro. |
||
QUERY | ||
Line.Direction Direzione della curva. |
Geometry.NurbsCurve
Crea | ||
NurbsCurve.ByControlPoints Crea una curva BSpline mediante punti di controllo espliciti. |
||
NurbsCurve.ByPoints Crea una curva BSpline tramite interpolazione tra i punti. |
qcomm |
Geometry.NurbsSurface
Crea | ||
NurbsSurface.ByControlPoints Crea una NurbsSurface utilizzando punti di controllo espliciti con i gradi U e V specificati. |
||
NurbsSurface.ByPoints Crea una NurbsSurface con i punti interpolati e i gradi U e V specificati. La superficie risultante passa attraverso tutti i punti. |
Geometry.Plane
CREAZIONE | ||
Plane.ByOriginNormal Crea un piano centrato nel punto radice, con il vettore normale di input. |
||
Plane.XY Crea un piano nel piano XY globale. |
Geometry.Point
CREAZIONE | ||
Point.ByCartesianCoordinates Definisce un punto da tre coordinate cartesiane nel sistema di coordinate dato. |
||
Point.ByCoordinates (2D) Definisce un punto nel piano XY da due coordinate cartesiane. Il componente Z è 0. |
||
Point.ByCoordinates (3D) Definisce un punto da tre coordinate cartesiane. |
||
Point.Origin Ottiene il punto di origine (0,0,0). |
||
AZIONI | ||
Point.Add Aggiunge un vettore ad un punto. Analoga a Translate(Vector). |
||
QUERY | ||
Point.X Ottiene il componente X di un punto. |
||
Point.Y Ottiene il componente Y di un punto. |
||
Point.Z Ottiene il componente Z di un punto. |
Geometry.Polycurve
CREAZIONE | ||

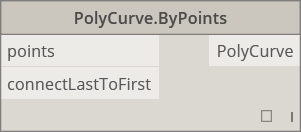

Polycurve.ByPoints Crea una PolyCurve dalla sequenza di linee che collegano i punti. Per la curva chiusa l'ultimo punto dovrebbe trovarsi nella stessa posizione del punto iniziale. |
Geometry.Rectangle
CREAZIONE | ||
Rectangle.ByWidthLength (piano) Crea un rettangolo centrato nel punto di origine del piano di input, con larghezza (lunghezza asse X del piano) e lunghezza (lunghezza asse Y del piano) di input. |
Geometry.Sphere
CREAZIONE | ||
Sphere.ByCenterPointRadius Crea una sfera solida centrata nel punto di input, con il raggio dato. |
Geometry.Surface
CREAZIONE | ||
Surface.ByLoft Crea una superficie mediante loft tra curve di sezione trasversale di input. |
||
Surface.ByPatch Crea una superficie mediante il riempimento di un contorno chiuso definito da curve di input. |
||
AZIONI | ||
Surface.Offset Applica un offset alla superficie in direzione della normale e in base ad una distanza specificata. |
||
Surface.PointAtParameter Restituisce il punto in corrispondenza dei parametri U e V specificati. |
||
Surface.Thicken Ispessisce una superficie e crea un solido. L'estrusione avviene nella direzione delle normali su entrambi i lati della superficie. |
Geometry.UV
CREAZIONE | ||
UV.ByCoordinates Crea un UV da due valori Double. |
Geometry.Vector
CREAZIONE | ||
Vector.ByCoordinatesDefinisce un vettore a partire da tre coordinate euclidee. | ||
Vector.XAxis Ottiene il vettore asse X canonico (1,0,0). |
||
Vector.YAxis Ottiene il vettore asse Y canonico (0,1,0). |
||
Vector.ZAxis Ottiene il vettore asse Z canonico (0,0,1). |
||
AZIONI | ||
Vector.Normalized Ottiene la versione normalizzata di un vettore. |
Operatori
+ Addizione |
||
- Sottrazione |
||
* Moltiplicazione |
||
/ Divisione |
||
% La divisione modulare trova il resto del primo input dopo la divisione per il secondo input. |
||
< Minore di |
||
> Maggiore di |
||
== L'uguaglianza verifica la parità tra due valori. |
