Funzioni del blocco di codice
Le funzioni possono essere create in un blocco di codice e richiamate in un altro punto della definizione di Dynamo. In questo modo viene creato un altro livello di controllo in un file parametrico e può essere visualizzato come versione basata su testo di un nodo personalizzato. In questo caso, il blocco di codice "principale" è facilmente accessibile e può essere posizionato ovunque nel grafico. Non sono necessari i fili.
Parent
La prima riga contiene la parola chiave "def", il nome della funzione e i nomi degli input tra parentesi. Le parentesi graffe definiscono il corpo della funzione. Restituiscono un valore con "return =". I blocchi di codice che definiscono una funzione non presentano porte di input o output, in quanto vengono chiamati da altri blocchi di codice.
/*This is a multi-line comment,
which continues for
multiple lines*/
def FunctionName(in1,in2)
{
//This is a comment
sum = in1+in2;
return sum;
};
Elementi derivati
Chiamano la funzione con un altro blocco di codice nello stesso file, assegnando lo stesso nome e lo stesso numero di argomenti. Funzionano come i nodi predefiniti nella libreria.
FunctionName(in1,in2);
Esercizio
Scaricare il file di esempio fornito con questo esercizio (fare clic con il pulsante destro del mouse e scegliere Salva link con nome...). Un elenco completo di file di esempio è disponibile nell'Appendice. Functions_SphereByZ.dyn
In questo esercizio verrà eseguita una definizione generica che creerà sfere da un elenco di input di punti. Il raggio di queste sfere viene gestito dalla proprietà Z di ogni punto.

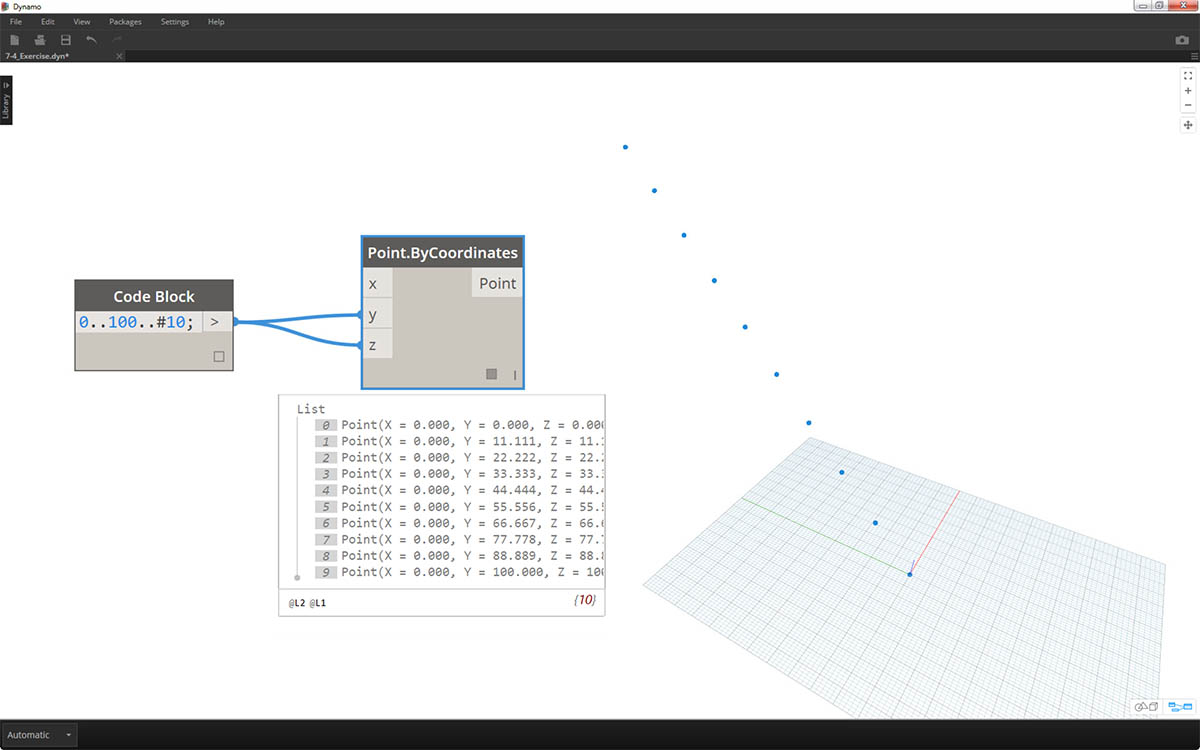

Iniziare con un numero di dieci valori compresi tra 0 e 100. Collegarli ai nodi Point.ByCoordinates per creare una linea diagonale.

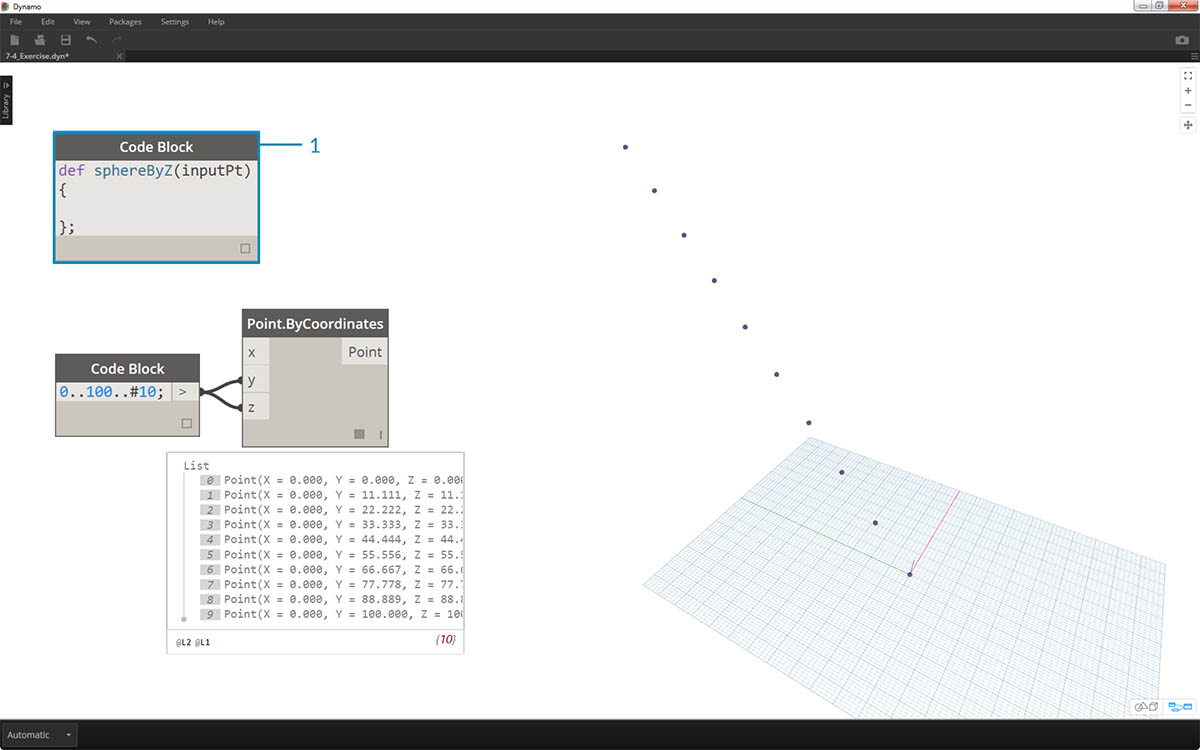

- Creare un Code Block e introdurre la definizione utilizzando la riga di codice:
def sphereByZ(inputPt){ };
inputPt è il nome fornito per rappresentare i punti che controlleranno la funzione. Per ora, la funzione non sta eseguendo alcuna operazione, ma si costruirà questa funzione nei prossimi passaggi.
- Alla funzione Code Block, si aggiungono un commento e una variabile sphereRadius che esegue una query sulla posizione Z di ogni punto. Tenere presente che inputPt.Z non richiede parentesi come metodo. Si tratta di una query sulle proprietà di un elemento esistente, pertanto non sono necessari input:
def sphereByZ(inputPt,radiusRatio) { //get Z Value, use it to drive radius of sphere sphereRadius=inputPt.Z; };
- Ora, richiamare la funzione che è stata creata in un altro Code Block. Se si fa doppio clic sull'area di disegno per creare un nuovo Code Block e si digita sphereB, si noterà che Dynamo suggerisce la funzione sphereByZ definita. La funzione è stata aggiunta alla libreria di IntelliSense. Ottimo.
- Ora richiamare la funzione e creare una variabile denominata Pt per collegare i punti creati nei passaggi precedenti:
sphereByZ(Pt)
- Dall'output si noterà che tutti i valori sono nulli. Perché? Quando è stata definita la funzione, si stava calcolando la variabile sphereRadius, ma non è stato definito che cosa la funzione dovrebbe restituire come output. È possibile risolvere il problema nel passaggio successivo.
- Un passaggio importante: è necessario definire l'output della funzione aggiungendo la riga
return = sphereRadius;
alla funzione sphereByZ.- Ora si può vedere che l'output di Code Block fornisce le coordinate Z di ciascun punto.
Procedere alla creazione di sfere effettive modificando la funzione principale.
- Per prima cosa, è necessario definire una sfera con la riga di codice:
sphere=Sphere.ByCenterPointRadius(inputPt,sphereRadius);
.- Successivamente, modificare il valore restituito in sphere anziché in sphereRadius:
return = sfera;
. In questo modo vengono restituite alcune sfere giganti nell'anteprima di Dynamo.
- Per ridurre al minimo la dimensione di queste sfere, aggiornare il valore sphereRadius aggiungendo un divisore:
sphereRadius = inputPt.Z/20;
. Ora è possibile vedere le sfere separate. Inizia ad avere un senso la relazione tra il raggio e il valore Z.
- Nel nodo Point.ByCoordinates, modificando il collegamento da Più breve a Prodotto cartesiano, verrà creata una griglia di punti. La funzione sphereByZ è ancora attiva, per cui tutti i punti creano sfere con i raggi basati sui valori Z.
- E solo per fare delle prove, è necessario collegare l'elenco originale di numeri all'input X per Point.ByCoordinates. Ora si ottiene un cubo di sfere.
- Nota: se il calcolo al computer richiede molto tempo, provare a modificare #10 impostandolo su un valore simile a #5.

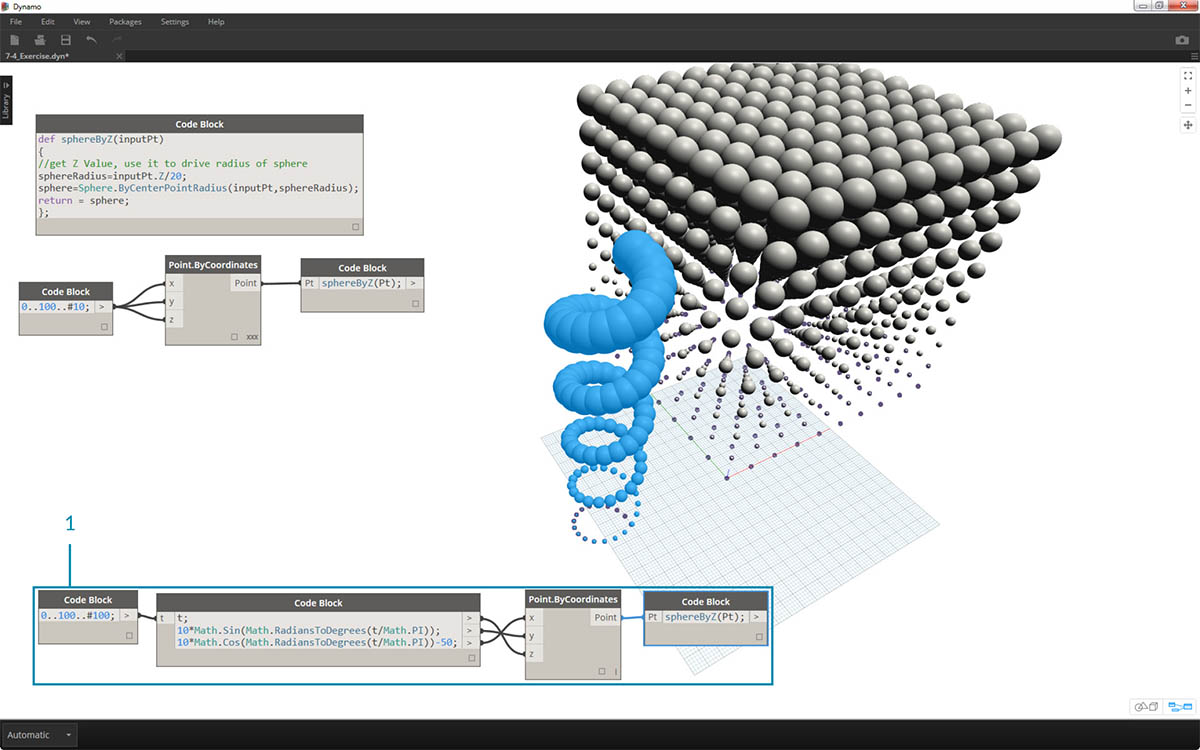

- Tenere presente che la funzione sphereByZ che è stata creata è una funzione generica, pertanto è possibile richiamare l'elica da una lezione precedente e applicare la funzione ad essa.
Un passaggio finale: controllare il rapporto del raggio con un parametro definito dall'utente. A tale scopo, è necessario creare un nuovo input per la funzione e sostituire anche il divisore 20 con un parametro.
- Aggiornare la definizione di sphereByZ a:
def sphereByZ(inputPt,radiusRatio) { //get Z Value, use it to drive radius of sphere sphereRadius=inputPt.Z/radiusRatio; //Define Sphere Geometry sphere=Sphere.ByCenterPointRadius(inputPt,sphereRadius); //Define output for function return sphere; };
- Aggiornare i blocchi di codice degli elementi derivati aggiungendo una variabile ratio all'input:
sphereByZ(Pt,ratio);
. Collegare un dispositivo di scorrimento all'input del blocco di codice appena creato e modificare la dimensione dei raggi in base al rapporto del raggio.
