Interfaccia utente di Dynamo

L'interfaccia utente di Dynamo è organizzata in cinque regioni principali, la più grande delle quali è l'area di lavoro dove si compongono i programmi visivi.

1. Menu
2. Barra degli strumenti
3. Libreria
4. Area di lavoro
5. Barra di esecuzione

Verrà esaminata più in dettaglio l'interfaccia utente e si esploreranno le funzionalità di ogni regione.

Menu

I menu a discesa sono un'ottima posizione per trovare alcune delle funzionalità di base dell'applicazione Dynamo. Come per la maggior parte del software Windows, le azioni relative alla gestione di file e operazioni per la selezione e la modifica del contenuto sono disponibili nei primi due menu. I menu rimanenti sono più specifici di Dynamo.

1. File
2. Modifica
3. Visualizza
4. Pacchetti
5. Impostazioni
6. Guida
7. Notifiche

Barra degli strumenti

La barra degli strumenti di Dynamo contiene una serie di pulsanti per l'accesso rapido ai file, nonché i comandi Annulla [CTRL+Z] e Ripeti [CTRL+Y]. All'estrema destra è presente un altro pulsante che consente di esportare un'istantanea dell'area di lavoro, che è estremamente utile per la documentazione e la condivisione.

1. Nuovo: consente di creare un nuovo file .dyn.
2. Apri: consente di aprire un file .dyn (area di lavoro) o .dyf (nodo personalizzato) esistente.
3. Salva/Salva con nome: consente di salvare il file .dyn o .dyf attivo.
4. Annulla: consente di annullare l'ultima azione.
5. Ripeti: consente di ripetere l'azione successiva.
6. Esporta area di lavoro come immagine: consente di esportare l'area di lavoro visibile come file PNG.

Libreria

La libreria contiene tutti i nodi caricati, compresi i nodi di default forniti con l'installazione, nonché eventuali pacchetti o nodi personalizzati caricati aggiuntivi. I nodi della libreria sono organizzati in modo gerarchico all'interno di librerie, categorie e, dove appropriato, sottocategorie a seconda che i nodi creino dei dati, eseguano un'azione o una query sui dati.

Navigazione

Per default, la libreria conterrà otto categorie di nodi. Core e Geometry sono menu di grande utilità per iniziare ad esplorare poiché contengono la maggior quantità di nodi. Sfogliare queste categorie è il modo più rapido per comprendere la gerarchia di ciò che è possibile aggiungere all'area di lavoro e il modo migliore per scoprire nuovi nodi non utilizzati in precedenza.

Ora ci si concentrerà sulla raccolta di default di nodi, ma notare che questa libreria verrà estesa con nodi personalizzati, librerie aggiuntive e Package Manager in un secondo momento.

1. Dictionary
2. Display
3. Geometry
4. ImportExport
5. Input
6. List
7. Matches
8. Revit
9. Script
10. String
11. Add-ons

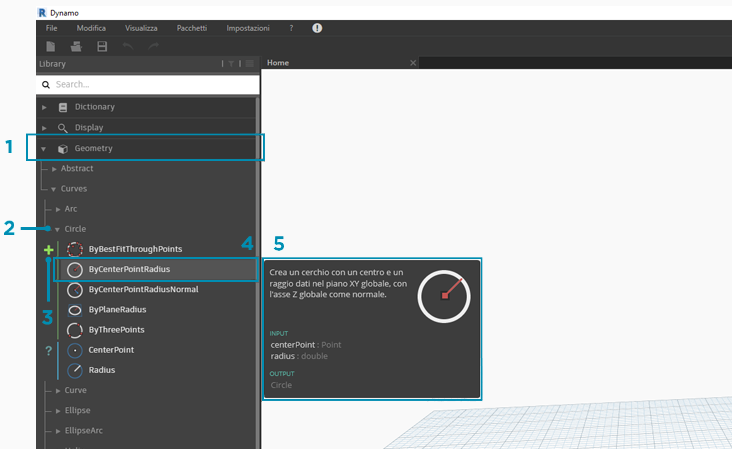

Sfogliare la libreria facendo clic sui menu. Fare clic su Geometry > Curves > Circle. Notare la nuova parte del menu che viene visualizzata e in particolare le etichette Create e Query.

1. Libreria
2. Categoria
3. Sottocategoria: Create/Actions/Query
4. Nodo
5. Descrizione e proprietà del nodo: viene visualizzata quando si posiziona il cursore del mouse sull'icona del nodo.

Dallo stesso menu Circle, posizionare il cursore del mouse su ByCenterPointRadius. La finestra mostra informazioni più dettagliate sul nodo oltre al nome e all'icona. Questo offre un modo rapido per comprendere cosa fa il nodo, cosa richiederà per gli input e cosa verrà fornito come output.

1. Descrizione: descrizione con linguaggio normale del nodo
2. Icona: versione più grande dell'icona nel menu Libreria
3. Input: nome, tipo di dati e struttura di dati
4. Output: tipo di dati e struttura

Ricerca

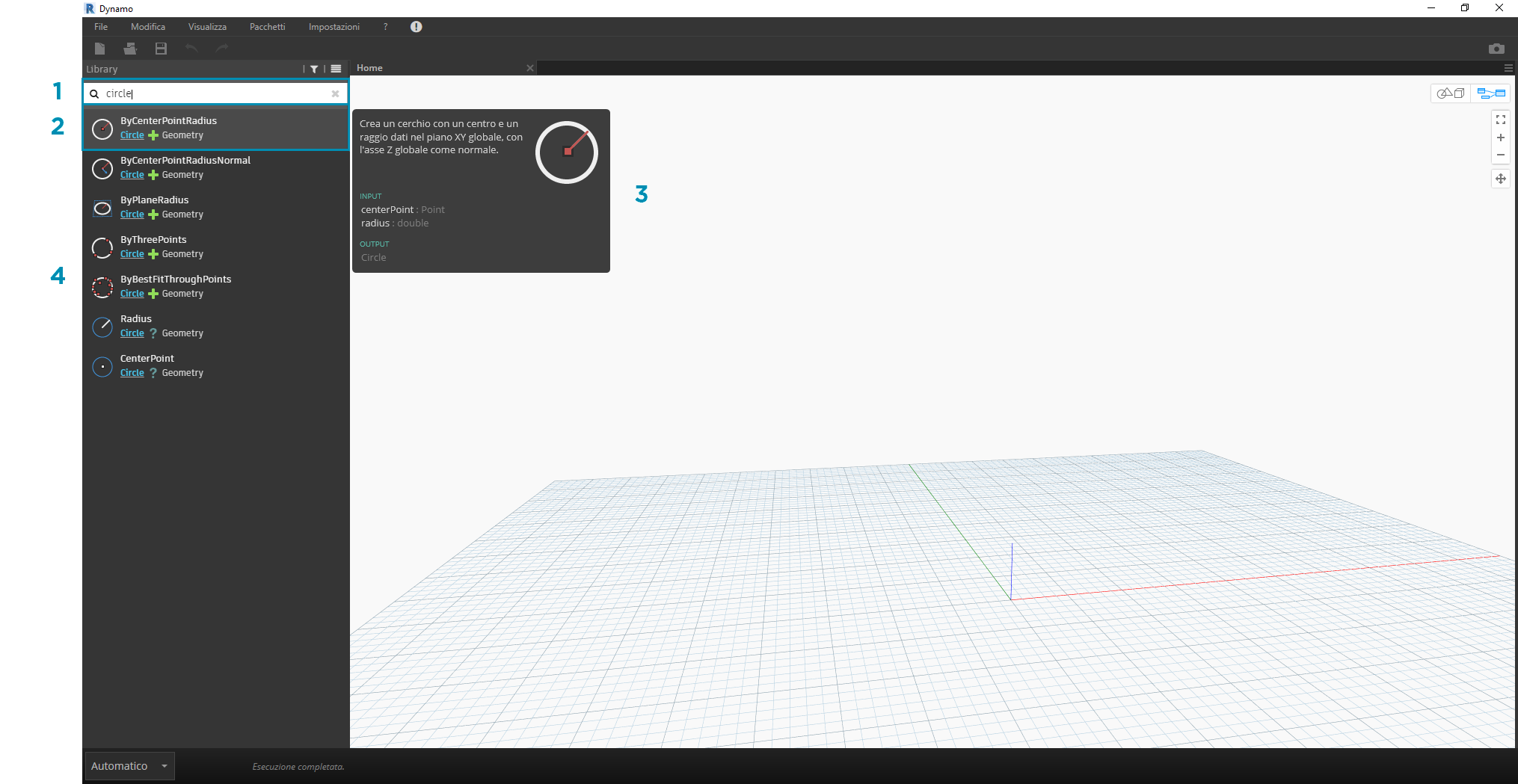

Se si conosce con relativa specificità il nodo che si desidera aggiungere all'area di lavoro, il campo Cerca è il migliore strumento. Quando non si modificano le impostazioni o si specificano valori nell'area di lavoro, il cursore è sempre presente in questo campo. Se si inizia a digitare, nella libreria di Dynamo viene mostrata la corrispondenza più adatta selezionata (con il percorso di navigazione relativo a dove si trova nelle categorie del nodo) e un elenco di corrispondenze alternative per la ricerca. Quando si preme INVIO o si fa clic sull'elemento nel browser troncato, il nodo evidenziato viene aggiunto al centro dell'area di lavoro.

1. Campo di ricerca
2. Il risultato più adatto/selezionato
3. Corrispondenze alternative

Impostazioni

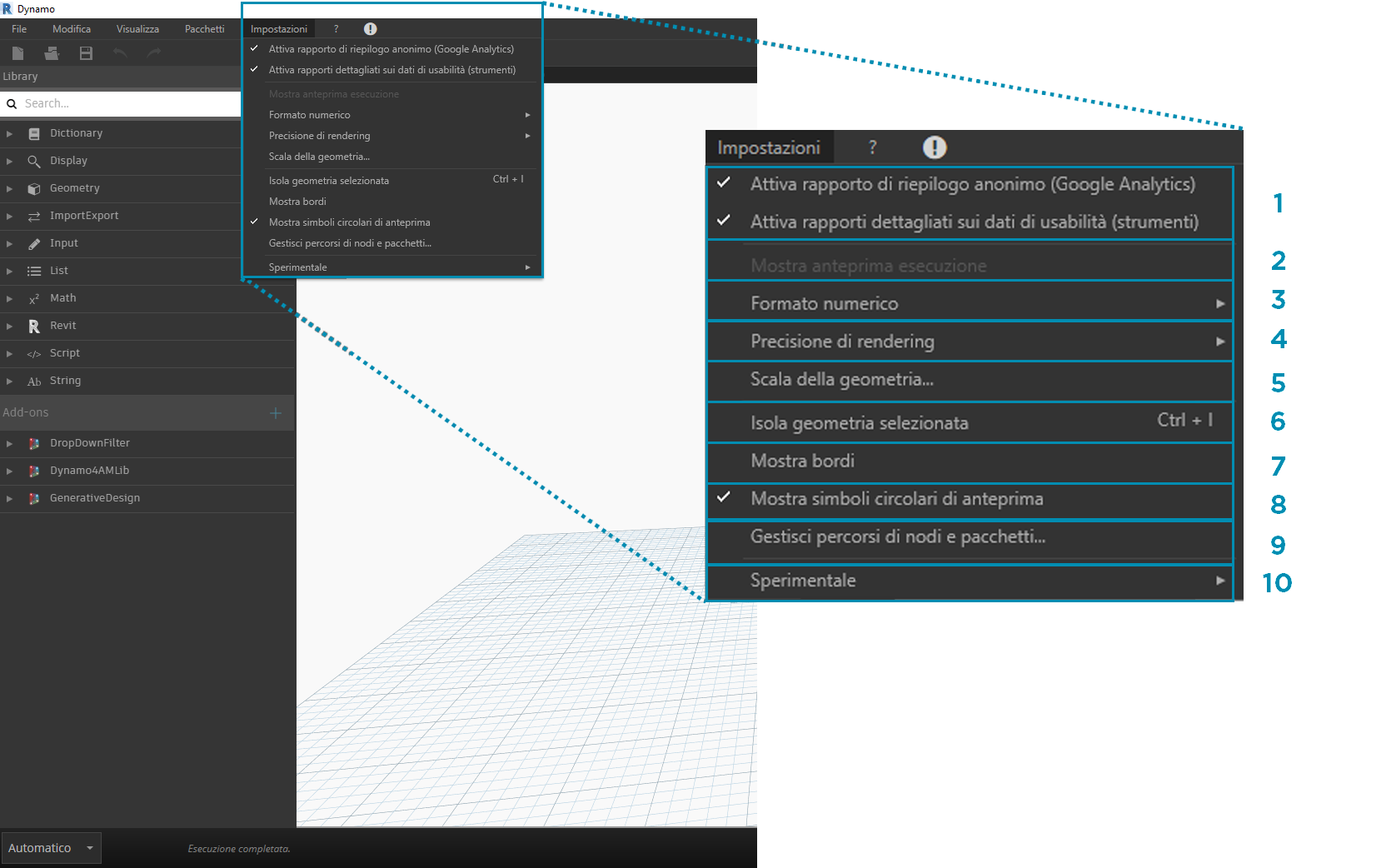

Dalle impostazioni geometriche a quelle utente, queste opzioni sono disponibili nel menu Impostazioni. Qui è possibile scegliere di acconsentire o rifiutare esplicitamente la condivisione dei dati utente al fine di migliorare Dynamo, nonché definire la precisione con punti decimali e la qualità di rendering della geometria dell'applicazione.

1. Attivazione della generazione di rapporti: sono opzioni per la condivisione dei dati utente per migliorare Dynamo.
2. Mostra anteprima esecuzione: consente di visualizzare in anteprima lo stato di esecuzione del grafico. I nodi pianificati per l'esecuzione verranno evidenziati nel grafico.
3. Opzioni di Formato numero: consentono di modificare le impostazioni del documento per i decimali.
4. Precisione di rendering: consente di alzare o abbassare la qualità di rendering del documento.
5. Scala della geometria: consente di selezionare l'intervallo della geometria su cui si sta lavorando.
6. Isola geometria selezionata: consente di isolare la geometria di sfondo in base alla selezione del nodo.
7. Mostra bordi: consente di attivare/disattivare i bordi della geometria 3D.
8. Mostra simboli circolari di anteprima: consente di attivare/disattivare i simboli circolari di anteprima dei dati sotto i nodi.
9. Gestisci percorsi di nodi e pacchetti: consente di gestire i percorsi di file per mostrare nodi e pacchetti nella libreria.
10. Sperimentale: consente di utilizzare le funzionalità beta nuove di Dynamo.

Guida

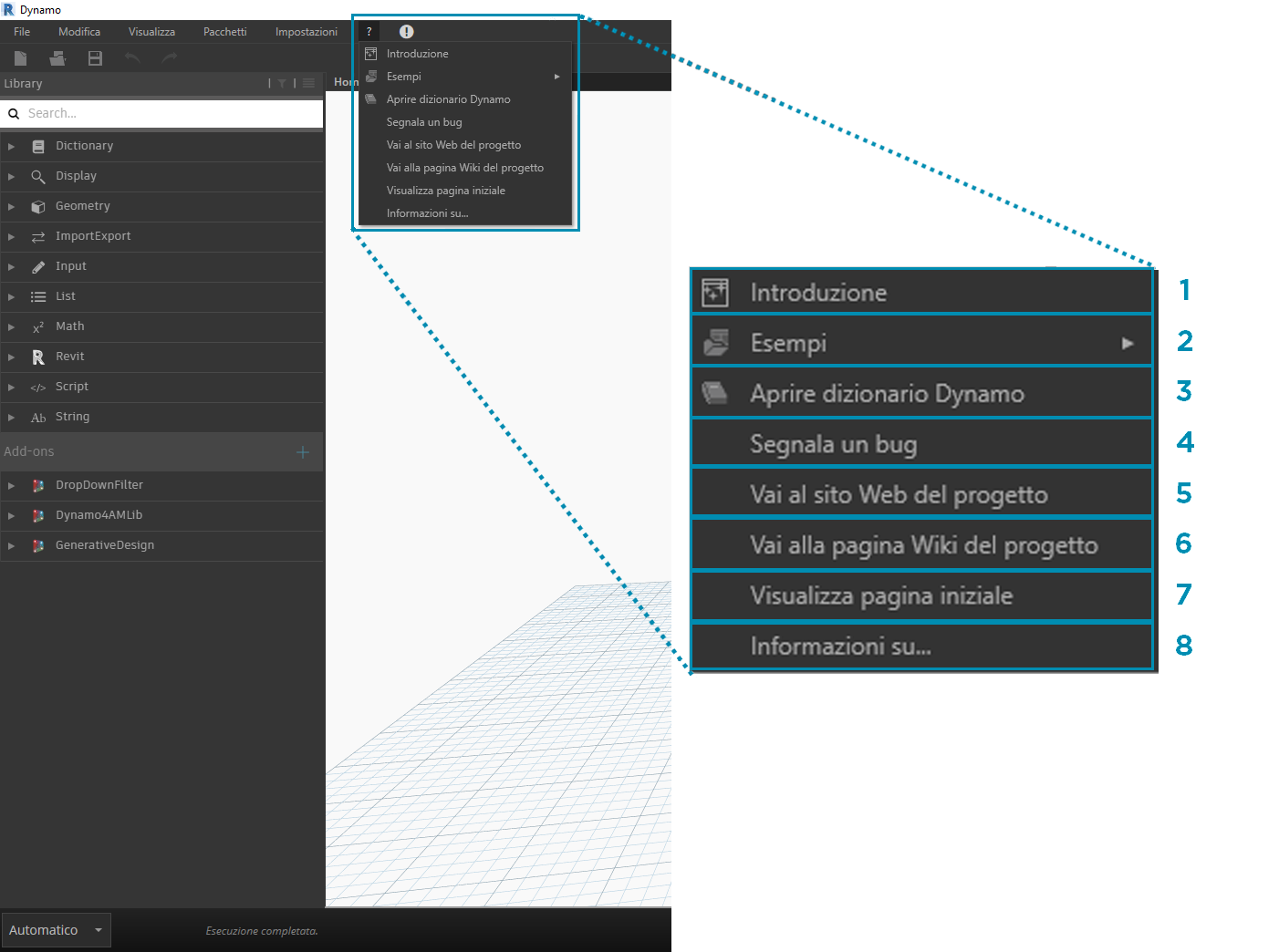

Se si è bloccati, consultare il menu ?. Qui è possibile trovare i file di esempio forniti con l'installazione, nonché accedere a uno dei siti Web di riferimento di Dynamo tramite il browser Internet. Se necessario, verificare la versione di Dynamo installata e se è aggiornata mediante l'opzione Informazioni su.

1. Introduzione: mostra una breve introduzione all'utilizzo di Dynamo.
2. Esempi: fornisce file di esempio di riferimento.
3. Aprire dizionario Dynamo: offre una risorsa con documentazione su tutti i nodi.
4. Segnala un bug: consente di aprire un problema in GitHub.
5. Vai al sito Web del progetto: consente di visualizzare il progetto Dynamo in GitHub.
6. Vai alla pagina Wiki del progetto: consente di visitare la pagina Wiki per informazioni sullo sviluppo mediante l'API di Dynamo, gli strumenti e le librerie di supporto.
7. Visualizza pagina iniziale: consente di tornare alla pagina iniziale di Dynamo quando ci si trova all'interno di un documento.
8. Informazioni su: mostra i dati sulla versione di Dynamo.
