Operaciones booleanas geométricas

Los métodos Intersect, Trim y SelectTrim se utilizan principalmente en geometrías dimensionales inferiores como puntos, curvas y superficies. Por otra parte, la geometría sólida cuenta con un conjunto adicional de métodos para modificar la forma después de su creación, tanto sustrayendo material de forma similar a Trim como combinando elementos para formar un todo mayor.

El método Union utiliza dos objetos sólidos para crear un único objeto sólido a partir del espacio cubierto por ambos objetos. El espacio solapado entre los objetos se combina en la forma final. Este ejemplo combina una esfera y un cubo en una forma de esfera-cubo sólida:

s1 = Sphere.ByCenterPointRadius(
    CoordinateSystem.Identity().Origin, 6);

s2 = Sphere.ByCenterPointRadius(
    CoordinateSystem.Identity().Origin.Translate(4, 0,
    0), 6);

combined = s1.Union(s2);

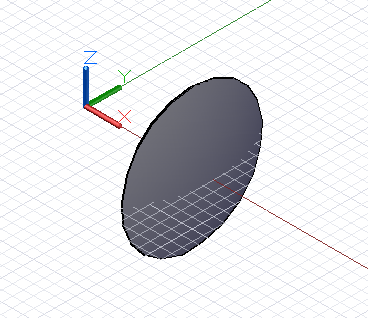

El método Difference, al igual que Trim, resta el contenido del sólido de la herramienta de entrada del sólido base. En este ejemplo, se extrae una pequeña hendidura de una esfera:

s = Sphere.ByCenterPointRadius(
    CoordinateSystem.Identity().Origin, 6);

tool = Sphere.ByCenterPointRadius(
    CoordinateSystem.Identity().Origin.Translate(10, 0,
    0), 6);

result = s.Difference(tool);

El método Intersect devuelve el sólido solapado entre dos entradas sólidas. En el siguiente ejemplo, Difference se ha cambiado a Intersect y el sólido resultante es el vacío que falta que se ha eliminado inicialmente:

s = Sphere.ByCenterPointRadius(
    CoordinateSystem.Identity().Origin, 6);

tool = Sphere.ByCenterPointRadius(
    CoordinateSystem.Identity().Origin.Translate(10, 0,
    0), 6);

result = s.Intersect(tool);
